PVC材质外螺纹连接法兰结构设计

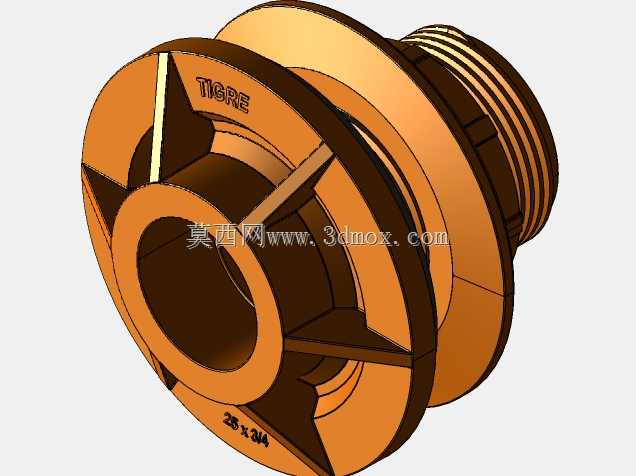

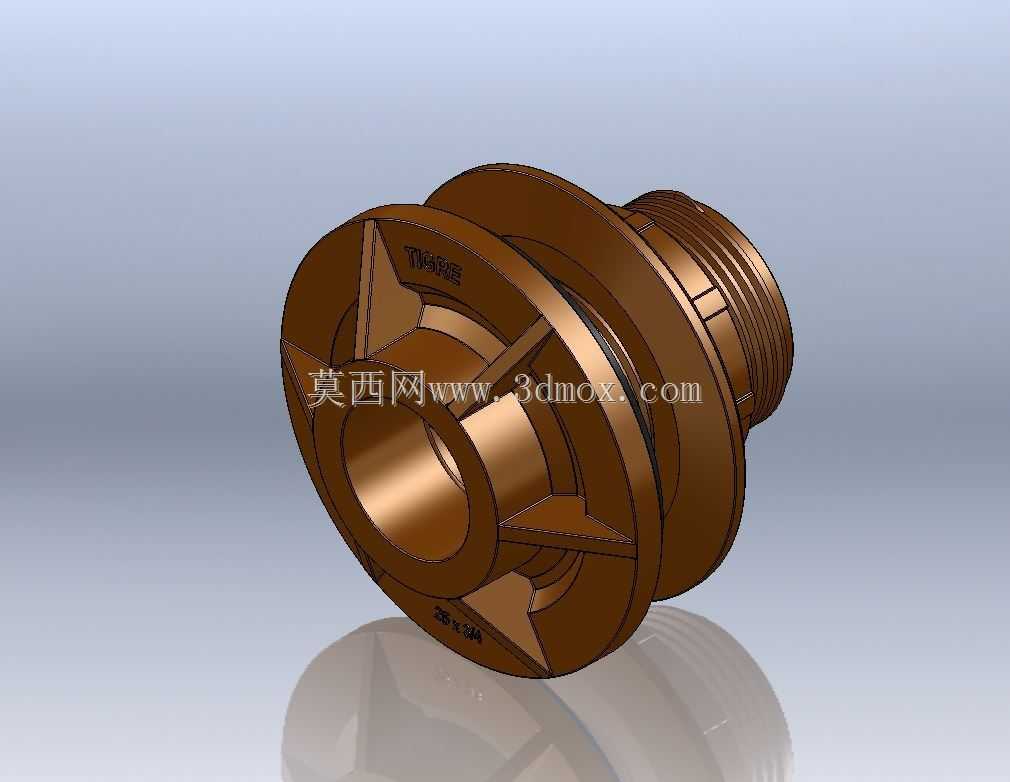

这款PVC法兰主要应用于民用给排水、化工流体输送、农业灌溉等低压流体管路系统中，作为管路与设备、管路与管路之间的连接转接部件，承担着介质密封、载荷传递、管路定位的核心作用。在民用家装供水场景中，这类法兰常被用于入户水管与水表、增压泵、净水设备的接口衔接；在小型化工管路布设中，适配PVC材质管路的耐腐特性，可用于输送弱酸碱类流体，避免金属法兰易被腐蚀的问题；在农田节水灌溉系统里，能够快速实现主管道与分支管路、田间控制阀门的对接，降低现场安装的操作难度。产品整体采用一体化注塑成型的结构设计，法兰盘端设置有三角加强筋结构，从法兰盘中心凸台向外延伸至盘体外缘，能够在法兰盘受压锁紧时均匀分散螺栓锁紧力，避免PVC材质因局部应力集中出现开裂问题，同时提升法兰整体的抗扭、抗弯性能，在管路出现小幅沉降或振动时，仍能保持连接结构的稳定性。法兰的一端为标准外螺纹结构，可直接与同规格内螺纹管件旋合连接，无需额外配置转接头，螺纹段的长度经过适配设计，既保证足够的旋合深度实现密封，又避免旋入过长导致管路内部通径缩减影响介质流量。法兰盘的密封面采用平面结构，适配橡胶平垫片使用，安装时通过均匀锁紧法兰盘周边的螺栓，挤压密封垫片填充接触面的微观间隙，实现低压工况下的可靠密封，杜绝介质渗漏问题。产品的通径规格适配25mm公称通径的PVC管路，外螺纹端为3/4英寸标准管螺纹，法兰盘的外径、螺栓孔分布圆直径、螺栓孔孔径均遵循常用PVC管路法兰的安装尺寸规范，能够直接与市面同规格的法兰配件、管路设备匹配安装，无需现场二次加工。设计过程中充分考虑PVC材料的成型特性，所有转角位置均设置有过渡圆角，避免注塑成型时出现应力集中导致的产品开裂，同时减少流体在管路转角位置的阻力损失，让介质输送过程更加顺畅。法兰整体的壁厚经过强度校核，在额定工作压力下能够承受管路内部的介质压力以及外部安装锁紧力，不会出现变形、破裂问题，同时控制整体重量，相比同规格金属法兰重量降低60%以上，大幅降低管路系统的整体载荷，也让现场搬运、安装操作更加轻便省力。
