带圆柱凸台的异形连接基座结构设计

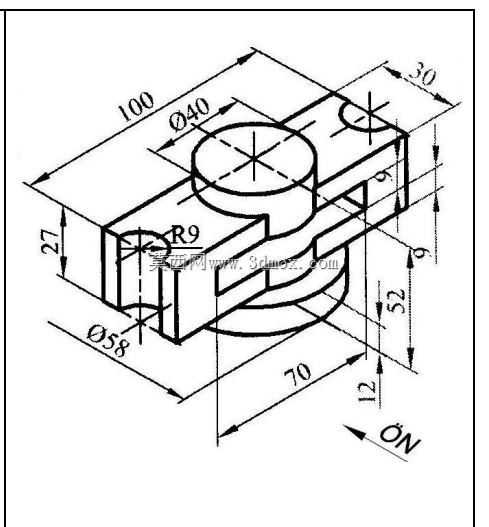

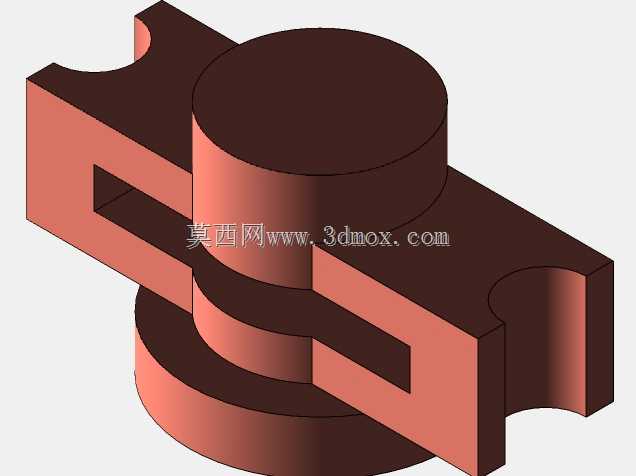

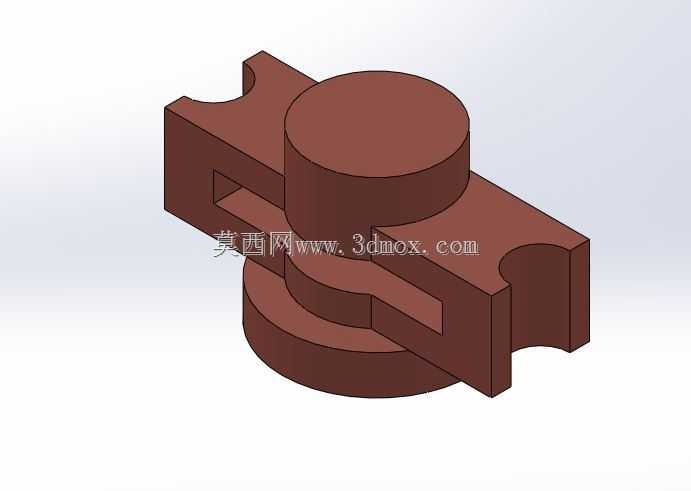

该零件属于机械传动与支撑系统中的异形连接基座，主要应用在中小型自动化设备的工位衔接、轻型工装的定位支撑以及小型动力单元的安装固定场景中，可在设备内部实现不同方向构件的连接过渡，同时承担上部圆柱类配合件的定位承载作用，适配车间内多类轻型组装设备、检测工位的模块化搭建需求，能够在有限的安装空间内同时完成水平方向板件衔接与垂直方向轴套类零件的定位，减少设备内部额外的转接零件数量，提升装配紧凑度。从功能特性来看，零件主体为长方体基座结构，上部设置直径40的圆柱凸台，可与对应规格的轴套、轴承或者导向套实现间隙配合，承担垂直方向的载荷传递与转动副定位；基座左侧设置R9的圆弧过渡结构，既可以降低装配时的棱角磕碰风险，也能适配相邻圆弧面构件的贴合安装；下部延伸出直径58的圆形凸缘结构，可嵌入安装面的对应沉孔中，实现基座自身的快速定位，避免安装后出现水平方向的窜动。设计过程中优先考虑了装配兼容性与结构强度的平衡，主体基座长度100、宽度方向适配30的安装边距，总高度方向结合27的基座厚度、9的凸台分段高度、52的总垂直尺寸以及12的下部凸缘高度，预留了足够的螺栓安装空间与配合件的装配余量，左侧端部的开孔可穿入M8规格的紧固螺栓，与安装面实现锁固，右侧的安装耳同样预留对应孔位，可实现两点式固定，保障基座在承受侧向载荷时的稳定性。外形尺寸方面，整体最长尺寸为100，下部凸缘中心距离基座左端面的水平距离为70，安装时可根据该尺寸提前在安装面板上加工对应沉孔与螺栓过孔，安装边界需预留左右各5mm、前后各3mm的操作空间，方便螺栓紧固与后期维护拆卸；零件所有棱角处均做了微小倒角处理，避免热处理与搬运过程中出现应力集中开裂的问题，圆弧过渡区域的曲率经过校核，可在承受150N垂直载荷时不发生明显形变，满足轻型设备的长期使用需求。
