工业级封闭式开关电源三维结构模型

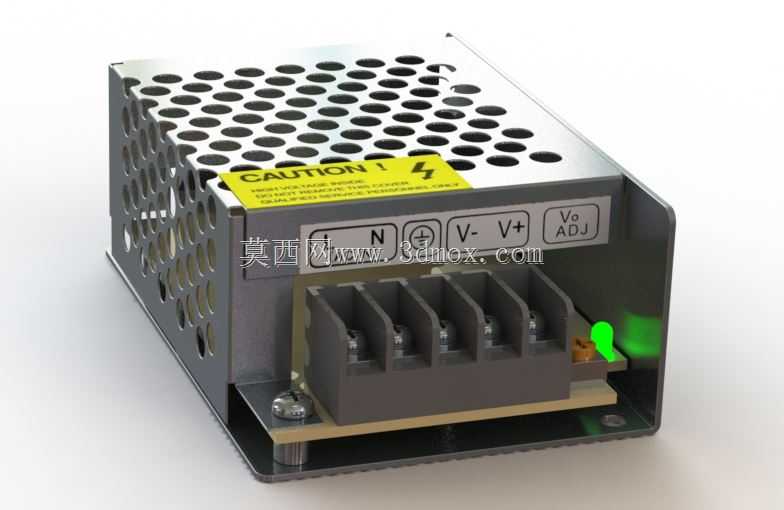

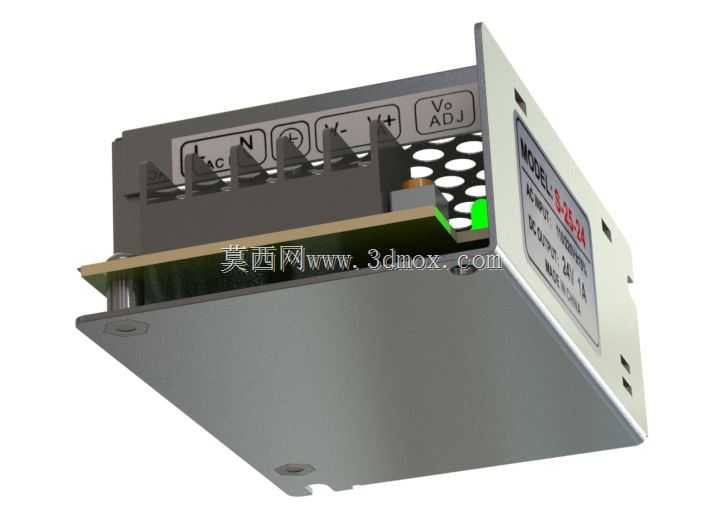

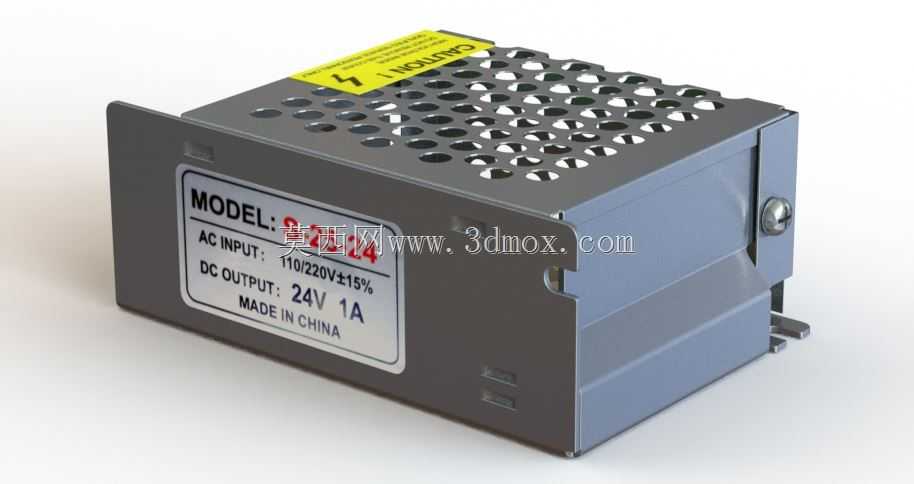

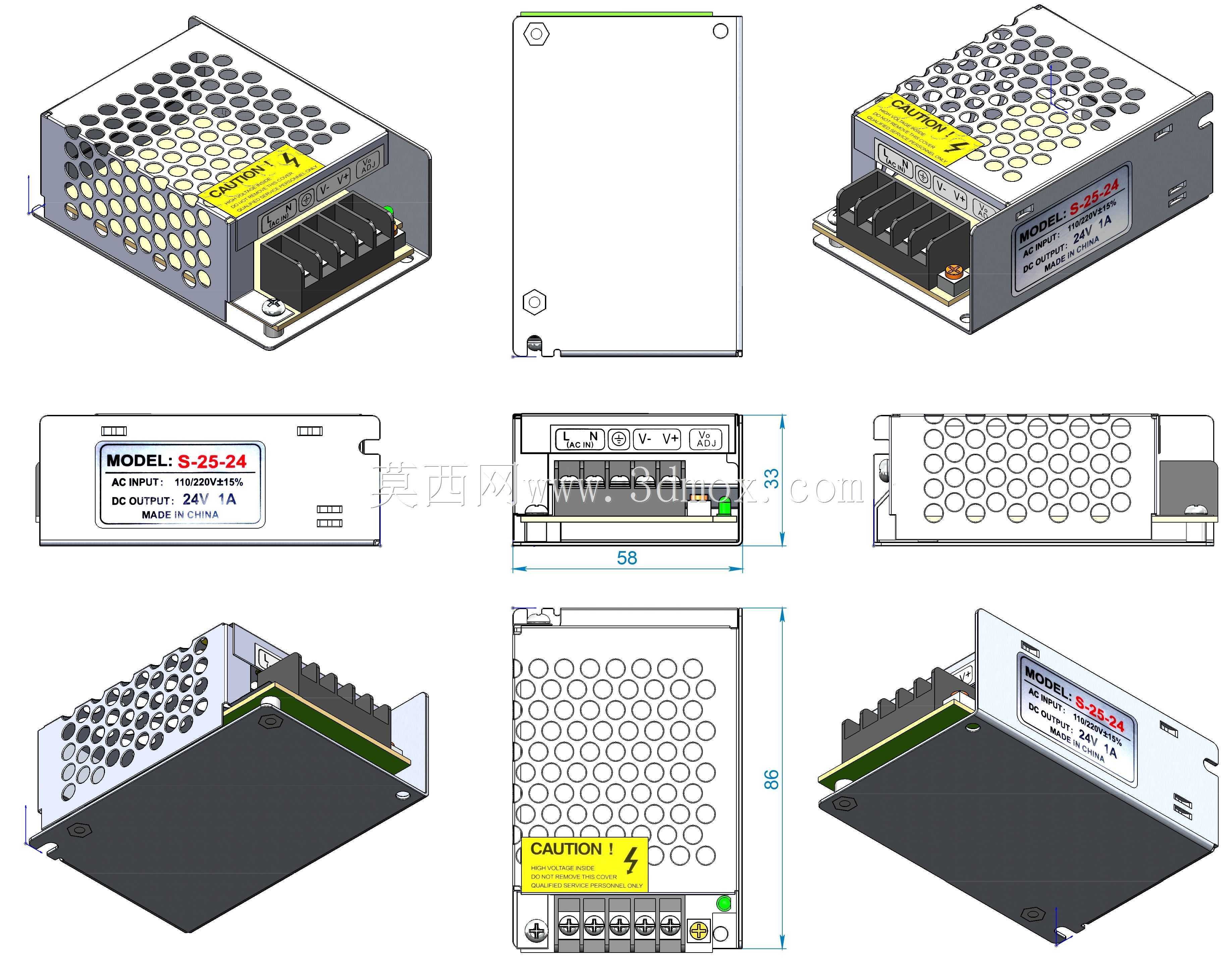

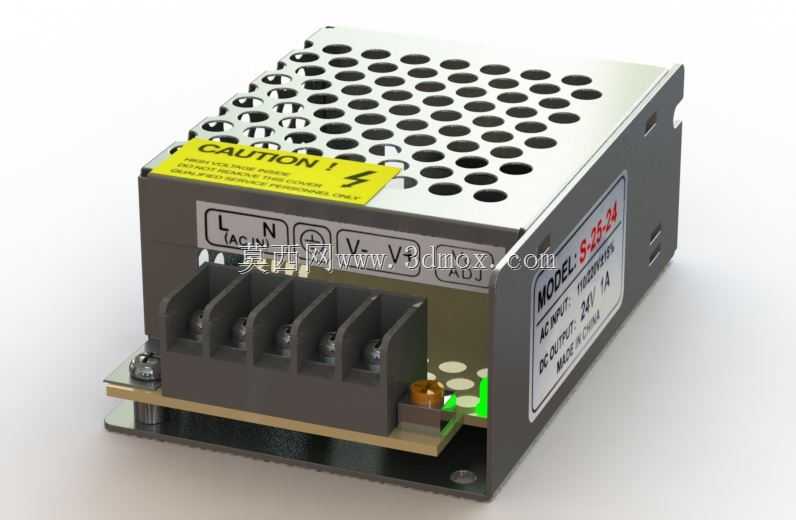

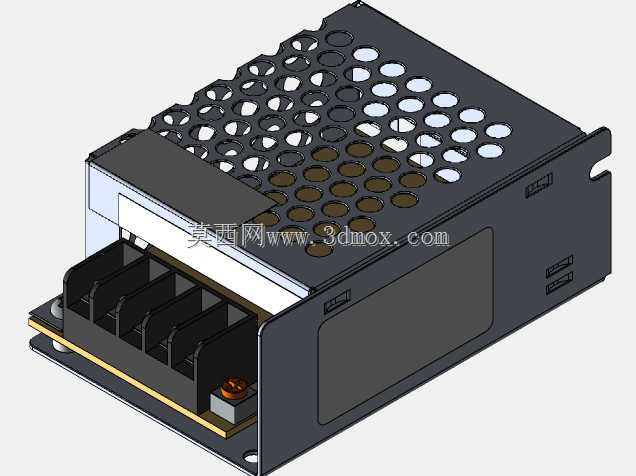

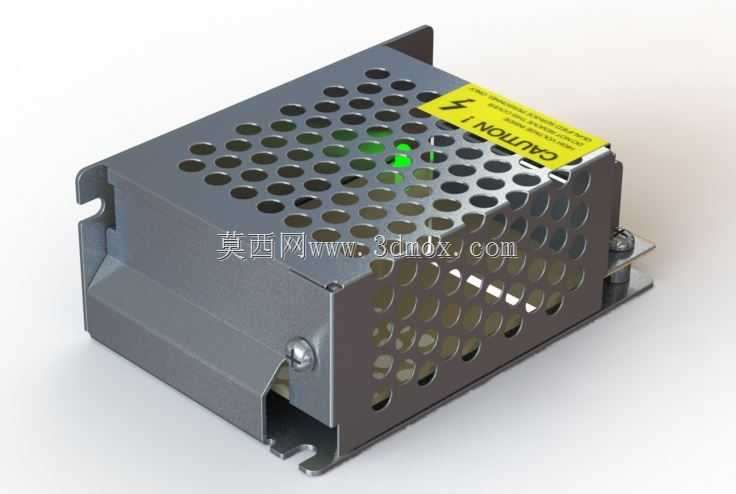

这款开关电源是工业电气系统中极为常用的交直流转换供电部件，广泛应用于工业自动化控制柜、小型机电设备、仪器仪表、LED驱动供电、通讯基站前端供电等场景，能够将电网侧输入的高压交流电转换为稳定的低压直流输出，为后端各类低压用电部件提供持续可靠的电力供给。从功能特性来看，该款电源支持多档位直流电压输出，覆盖12V、24V、36V、48V等工业场景常用的直流电压等级，外壳侧面预留了电压微调端口，可根据实际线路压降情况小幅调整输出电压，保障远端负载的供电电压稳定；输入侧设置了明确的火线、零线、接地标识接线位，输出侧区分正负极接线端，能够有效避免现场接线时的极性接反问题，降低施工失误概率。在设计思路上，整体采用封闭式金属壳体结构，壳体表面布满规则排布的圆形散热冲孔，既可以阻挡外界灰尘、金属碎屑直接落入电源内部的电路板与功率元件上，提升复杂工业环境下的运行可靠性，又能通过冲孔形成自然对流散热通道，将功率管、变压器等发热元件工作时产生的热量及时排出，无需额外加装散热风扇即可满足长时间满负载运行的散热需求，同时全金属外壳还能起到电磁屏蔽作用，减少电源自身开关工作产生的电磁干扰对外围精密测控元件的影响，也能阻挡外界电磁信号对电源转换稳定性的干扰。外形与安装边界方面，该电源整体为长方体紧凑结构，长宽高尺寸适配标准电气柜内的安装空间，壳体底部预留了螺丝固定孔位，既可以采用螺丝直接固定在设备机箱的安装底板上，也可搭配标准导轨卡扣实现DIN导轨的快速安装，适配不同设备的安装需求；前端接线端子采用栅栏式防触电结构，接线后可通过端子上方的挡板隔离裸露的带电部位，提升现场运维的安全性，壳体表面的警示标识区域清晰标注了高压警示信息，提醒运维人员注意带电操作风险，整体结构紧凑规整，在有限的体积内整合了变压、整流、滤波、稳压、保护等全套电路结构，兼顾了散热性能、防护性能、安装便利性与电气安全要求，能够适配多数中小型工业设备的内置供电安装需求。
