2.54mm引脚直插式二极管电子元件

项目分类:3D模型 发布时间:2021-05-20 ID:178396
  • 2.54mm引脚直插式二极管电子元件
  • 2.54mm引脚直插式二极管电子元件
  • 2.54mm引脚直插式二极管电子元件
  • 2.54mm引脚直插式二极管电子元件
  • 2.54mm引脚直插式二极管电子元件

本次呈现的直插式二极管,是电子电路领域应用极为广泛的基础半导体元件,日常在消费电子电源整流回路、工业控制板卡信号单向导通支路、家电控制板防反接保护模块、小型电子制作实验电路中都能见到它的身影,核心作用是利用半导体PN结的单向导电特性,实现交流电整流、信号检波、稳压钳位、电路防反接保护等功能,是保障电路电流按预设方向流动、避免反向电流损毁后端敏感元件的关键基础部件。

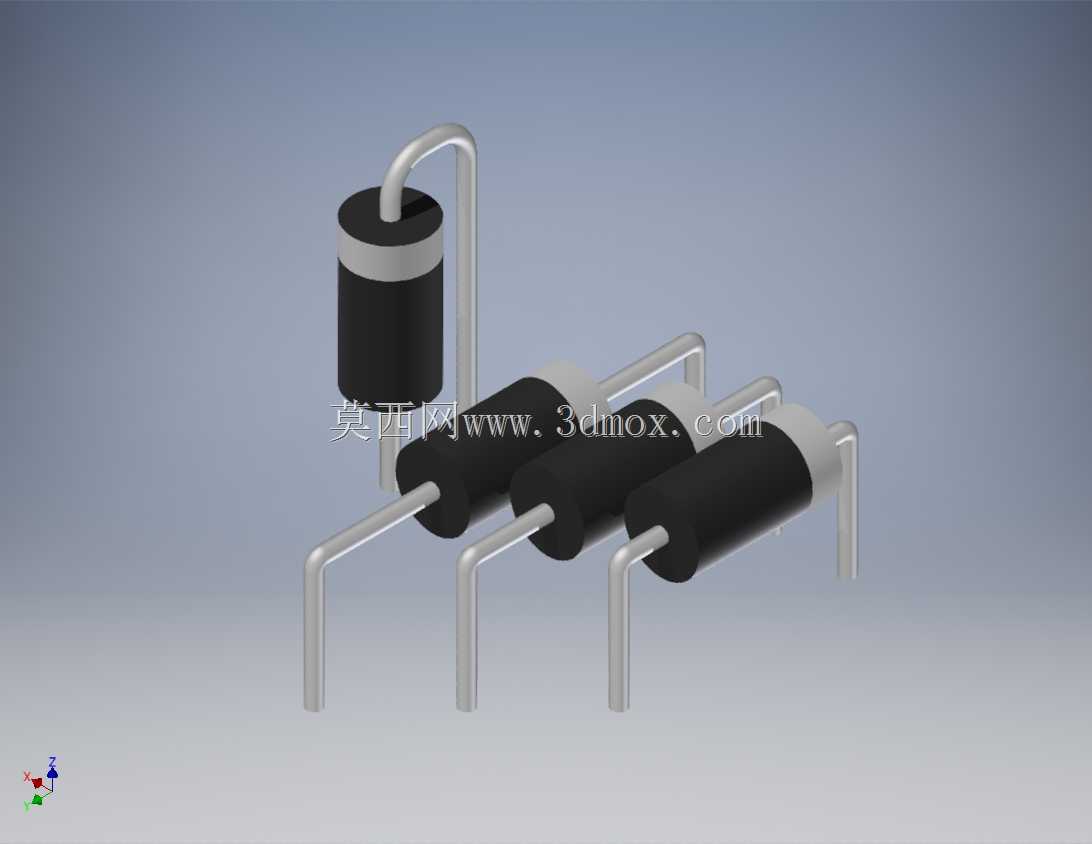

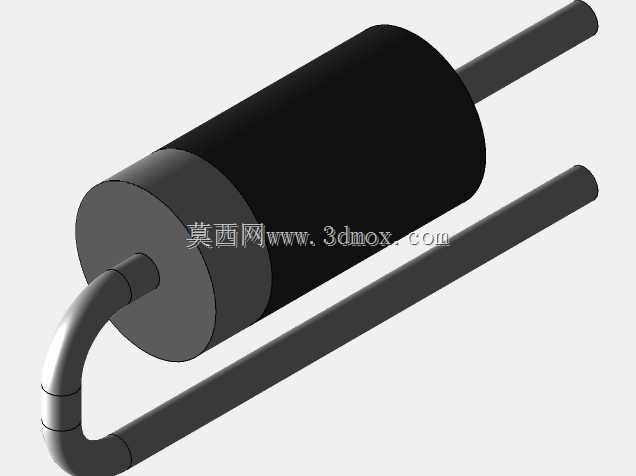

在产品设计思路上,这款二极管采用行业通用的轴向直插封装结构,主体为黑色圆柱状环氧塑封本体,两端延伸出弯折成型的金属引脚,引脚做了镀锡处理,既保证焊接时的上锡流畅度,也能提升引脚的抗氧化能力,延长元件存储与使用寿命。本体两端的银色金属端盖紧密贴合塑封壳体,既实现内部芯片与外部引脚的可靠电气连接,也能对内部半导体芯片形成密封防护,隔绝外界潮气、粉尘侵入,避免芯片性能衰减或失效。

外形尺寸与安装边界方面,这款二极管的引脚间距设置为通用的2.54mm,完全匹配市面上标准洞洞板、量产PCB板的焊盘孔距规范,无需额外调整焊盘位置即可直接插装焊接,适配绝大多数通孔焊接工艺的生产与手工制作场景。圆柱本体的直径与长度均采用行业通用的小功率直插二极管尺寸规格,在PCB板上排布时不会与周边的电阻、电容等相邻元件产生空间干涉,引脚的弯折角度经过优化,既保证插装时引脚能顺畅插入焊盘孔,也能让元件本体在焊接后与PCB板面保持合适的安全距离,避免本体直接贴板导致的焊接热量堆积、散热不畅问题。

从实际使用的适配性来看,这款二极管的结构设计充分考虑了批量生产与手工焊接的双重需求,引脚硬度适中,既不会在插装传输过程中轻易弯折变形,也能方便手工制作时根据实际布线需求调整引脚弯折形状,适配不同的电路安装空间。本体表面的印字区域平整,可清晰标注元件型号、极性标识,方便生产与维修过程中快速识别元件参数与安装方向,避免极性装反导致的电路功能失效。
