台式机CPU散热用轴流PC风扇结构设计

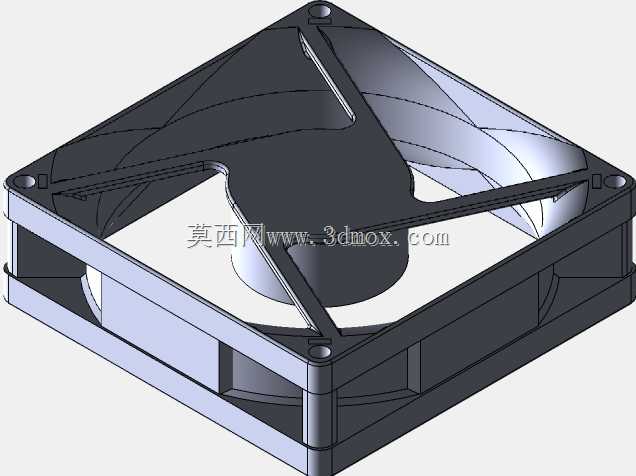

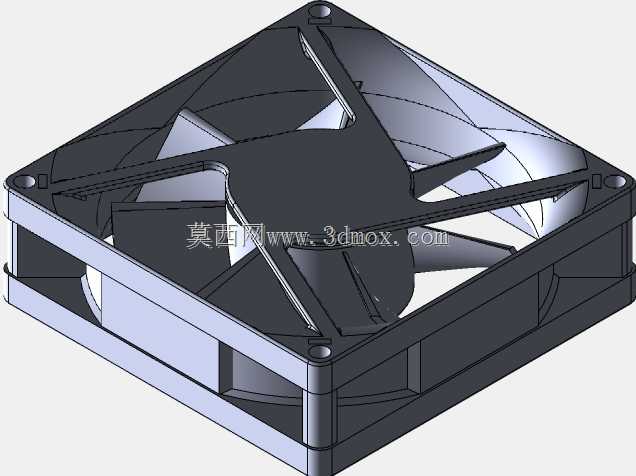

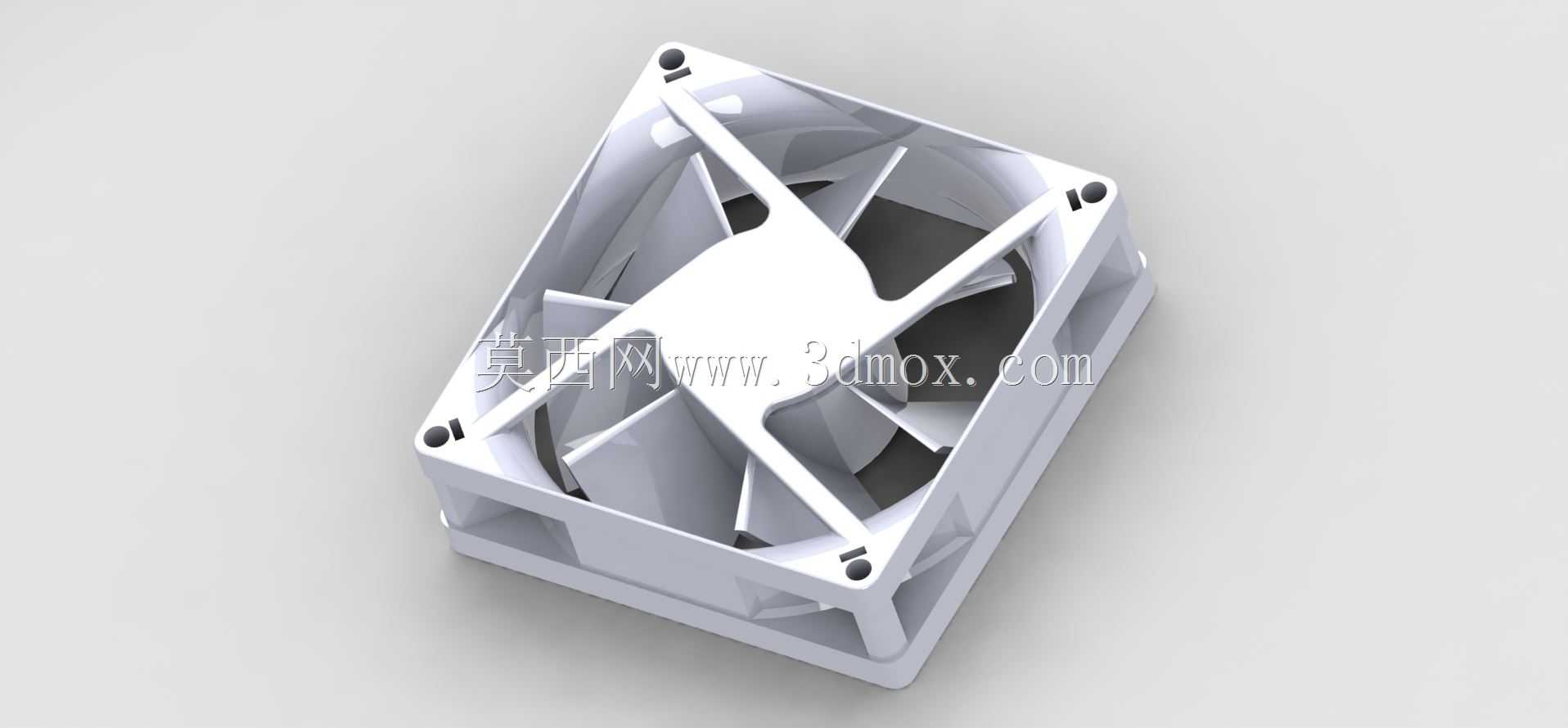

这款轴流PC风扇主要面向台式计算机硬件散热场景设计，可适配主流台式机CPU散热器安装位，也可作为机箱进出风辅助散热部件使用，核心作用是通过定向气流流动带走硬件工作产生的积热，避免CPU、主板周边元件因温度过高出现性能降频、运行不稳定甚至硬件损坏的问题，是桌面级计算设备热管理系统中不可或缺的基础组成部件。从功能特性来看，该风扇采用常规七叶轴流叶轮结构，叶片曲面经过流体力学角度优化，能够在较低转速下输出足够的通风量，同时兼顾运行噪音控制，适配日常办公、游戏娱乐等不同负载场景下的散热需求；风扇外框采用标准方形带安装孔结构，四角预留的减震安装位可搭配橡胶减震钉使用，减少风扇运行时的震动传递，降低整机运行的共振噪音。在设计思路上，这款风扇优先考虑安装兼容性与运行可靠性，外框采用一体式加强筋结构连接中心电机固定座与外框本体，四根放射状加强筋在保证结构强度的同时，尽可能减少对出风气流的阻挡，避免气流经过加强筋时产生额外的紊流噪音；中心电机仓采用圆润过渡造型，引导气流顺滑通过叶轮区域，提升通风效率。从安装边界来看，该风扇采用消费级PC硬件通用的120mm方形标准安装尺寸，四角安装孔的孔距符合行业通用规范，可直接适配绝大多数塔式CPU散热器、水冷排以及机箱风扇位的安装要求，风扇厚度采用常规25mm规格，不会与机箱内的内存、显卡等其他硬件产生安装干涉，接线端预留标准供电接口定义，可直接对接主板上的风扇供电插针，支持主板根据硬件温度自动调节风扇转速，实现散热效能与噪音表现的动态平衡。整体结构设计兼顾了散热性能、安装兼容性与使用可靠性，能够满足普通桌面PC的日常散热使用需求。
