台式电脑主机轴流散热风扇结构设计

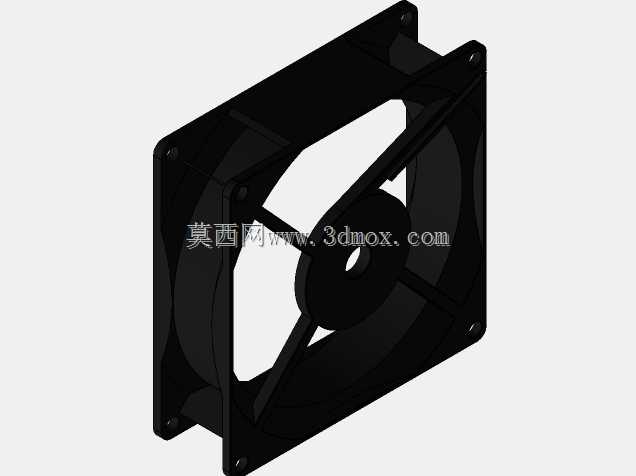

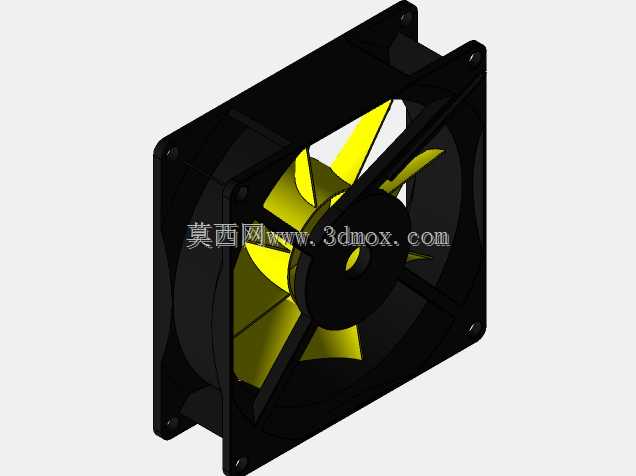

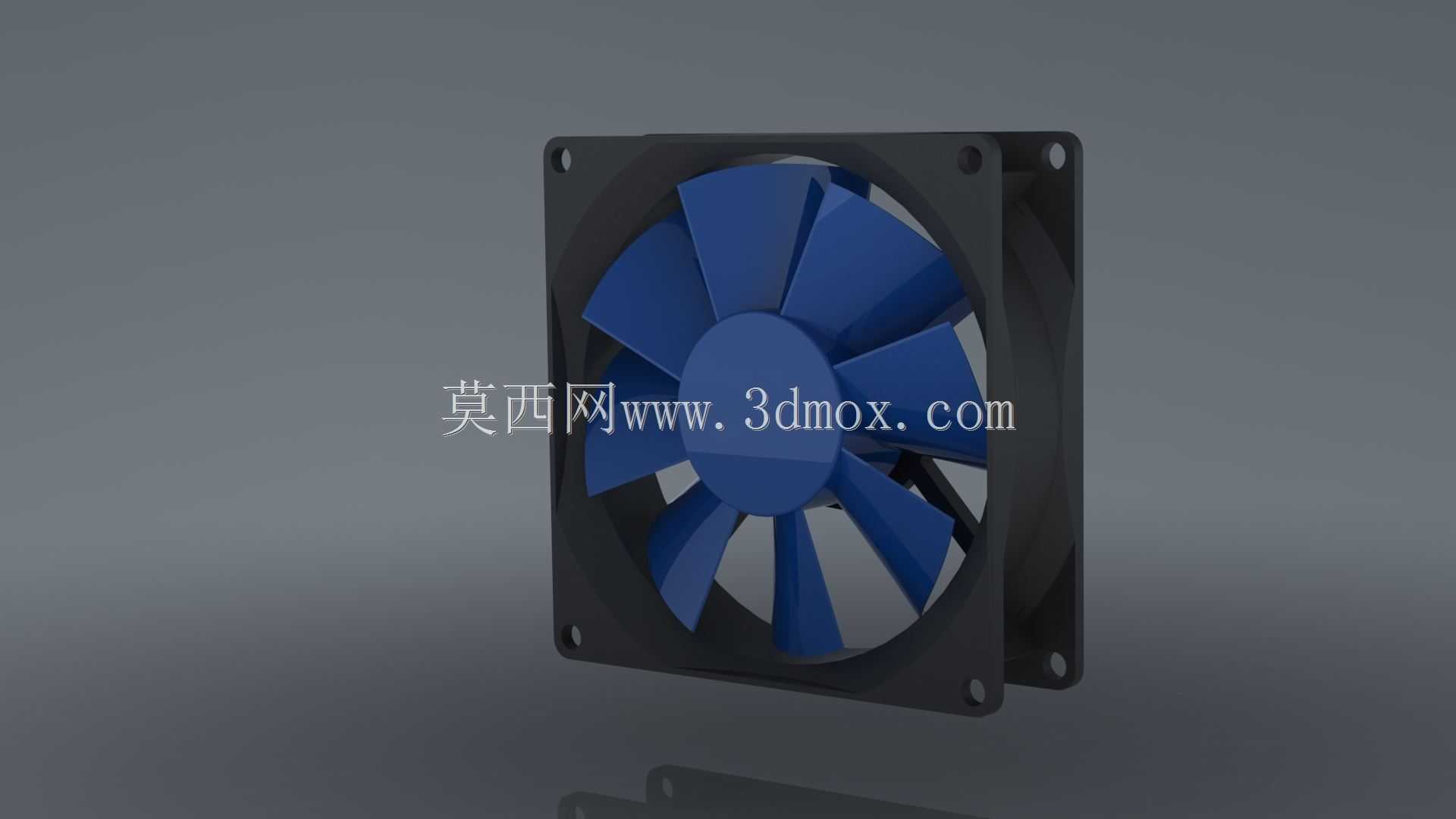

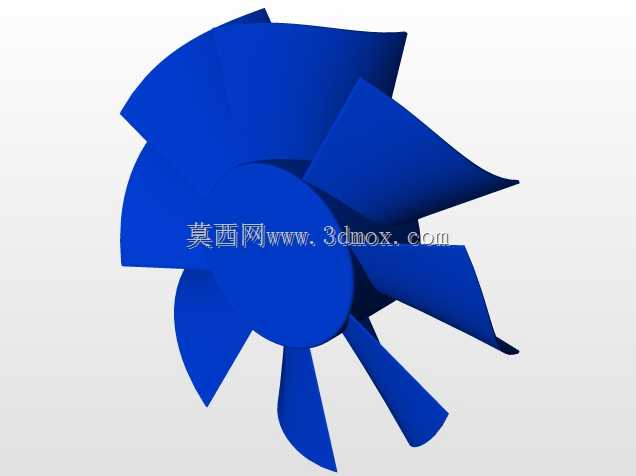

这款轴流散热风扇主要应用于台式电脑主机内部的散热场景，可适配CPU散热器、机箱进出风位、独立显卡散热模组等多个安装位置，是消费电子散热系统中承担空气导流、热量置换的核心部件，能够在密闭的机箱空间内形成稳定的定向气流，将硬件工作产生的积热快速带出设备外部，保障CPU、显卡等发热元件始终处于合理的工作温度区间，避免因过热触发降频、宕机甚至硬件损坏的问题。从功能特性来看，该风扇采用七叶后掠式扇叶设计，扇叶曲面经过流体力学优化，能够在相同转速下获得更大的风压与风量，同时有效切割气流降低旋转过程中的紊流噪音，兼顾散热效率与使用静音表现；外框采用标准方形圆角结构，四个边角预留沉头安装孔位，可兼容常规的螺丝安装、橡胶减震钉安装两种固定方式，适配绝大多数市售CPU风冷塔、水冷排以及机箱风扇位的安装需求。在设计思路上，这款模型还原了量产PC风扇的完整结构细节，扇叶与中心轮毂的连接过渡做了圆弧强化处理，避免长期高速旋转产生的应力集中导致扇叶断裂；外框边缘做了窄边收窄设计，在保证结构强度的前提下尽可能扩大扇叶的有效送风面积，提升单位尺寸下的散热能力；中心轮毂区域预留了电机安装腔体，可适配常规的直流无刷电机尺寸，还原真实产品的装配逻辑。从安装边界来看，该风扇遵循标准120mmPC风扇的尺寸规范，整体外框边长为120mm，厚度为25mm，安装孔位的中心距为105mm，沉头孔可适配M3规格的自攻螺丝或者直径3mm的橡胶减震钉，安装时仅需预留27mm以上的纵深空间即可完成装配，不会与机箱内的内存马甲、主板散热装甲等部件产生空间干涉，能够适配绝大多数ATX、MATX、ITX规格的电脑机箱安装需求。在实际使用中，这类风扇还可根据使用场景调整安装方向，作为进风扇将外部冷空气导入机箱内部，或是作为排风扇将内部热空气抽出，多风扇组合时还可形成合理的机箱风道，进一步提升整机的散热效率。
