水冷高速雕刻加工电主轴结构设计

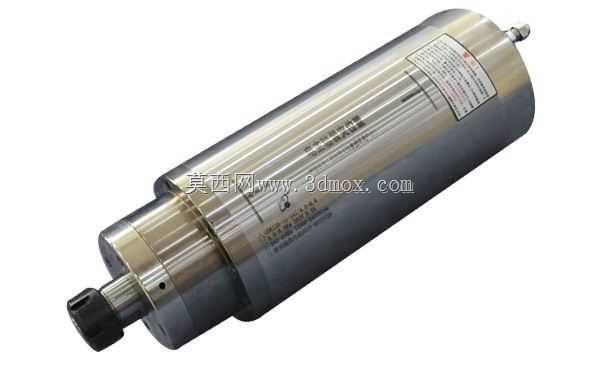

这款电主轴是面向精密雕铣加工场景开发的核心功能部件，主要适配金属、石材等硬质材料的精密切割、雕刻与钻铣工序，同时也可覆盖广告标识加工、木工精细雕刻等作业场景，是数控雕铣设备、加工中心主轴单元的核心组成部分。从实际应用场景来看，该主轴可直接配套立式雕铣机床、石材加工专机、木工雕刻设备使用，能够在高转速工况下持续输出稳定扭矩，满足小刀具精细加工的切削需求，适配从软质木材、亚克力到硬质金属、石材的多材质加工跨度。

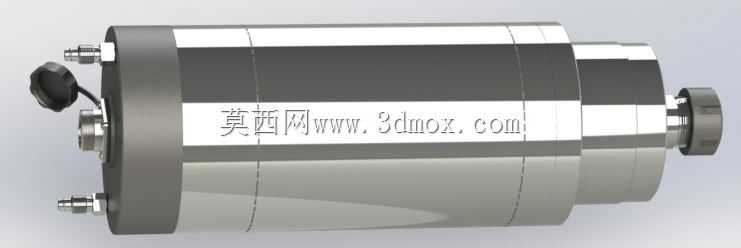

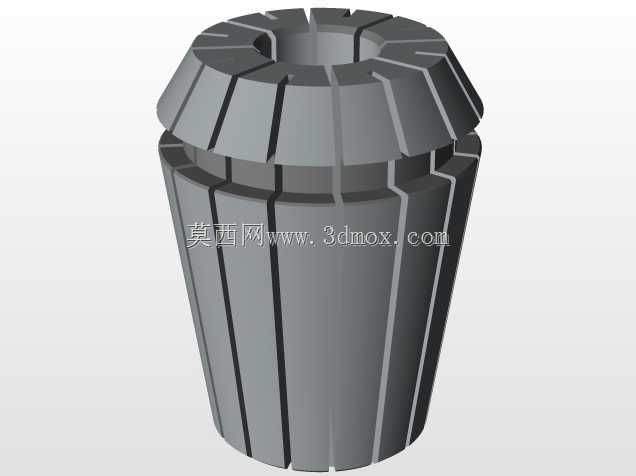

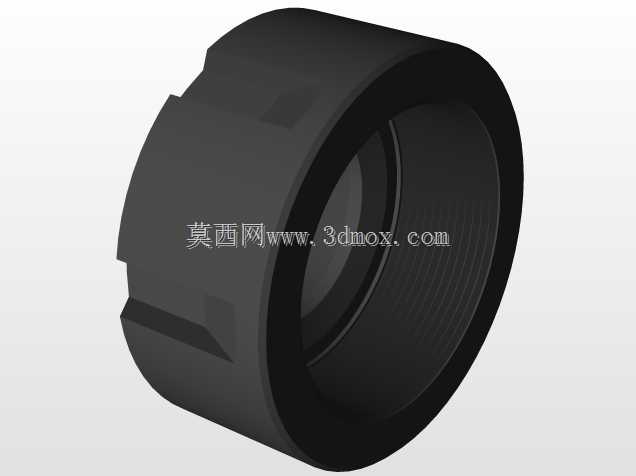

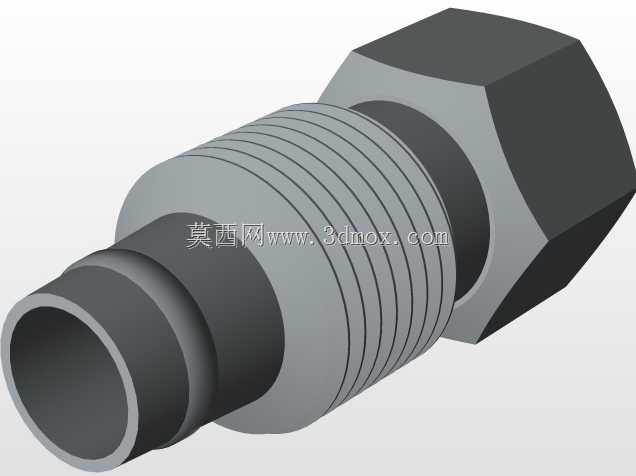

从功能特性来看，该主轴采用水冷循环散热结构，通过主轴本体上布置的两组水冷接头接入循环冷却水路，能够在高转速持续运行时快速带走轴承与电机产生的热量，避免主轴热伸长影响加工精度，同时搭配润滑脂润滑的高速精密轴承组，可支撑主轴在宽转速区间内平稳运转，低速段可输出充足扭矩满足大切削量开粗需求，高速段可维持低振动运行状态保障精细雕刻的表面质量。主轴端部采用标准ER弹性夹头连接结构，可适配一定直径范围内的各类铣刀、雕刻刀、钻头，换刀操作便捷，夹持刚性充足，能够保障刀具高速旋转时的同轴度要求。

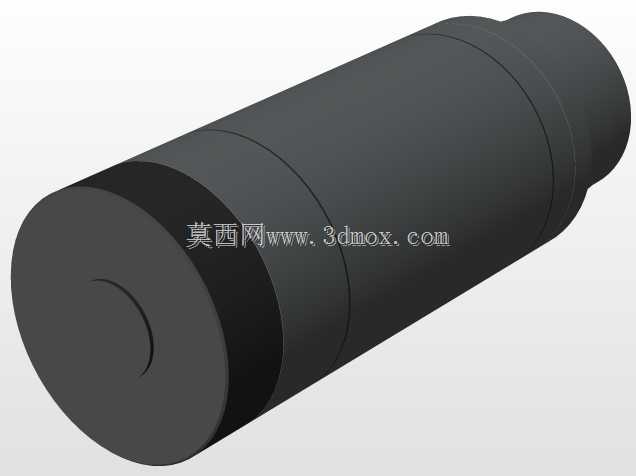

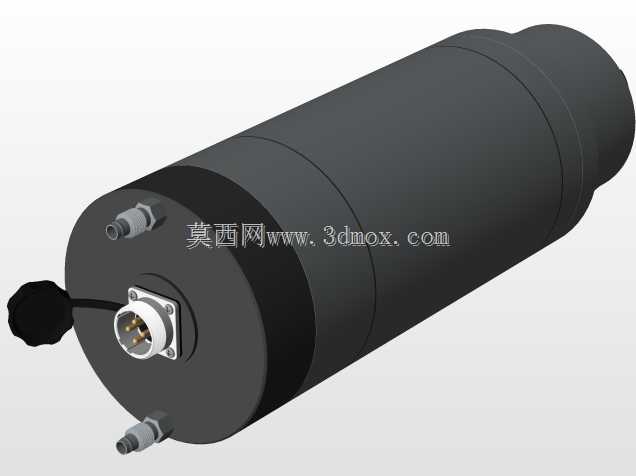

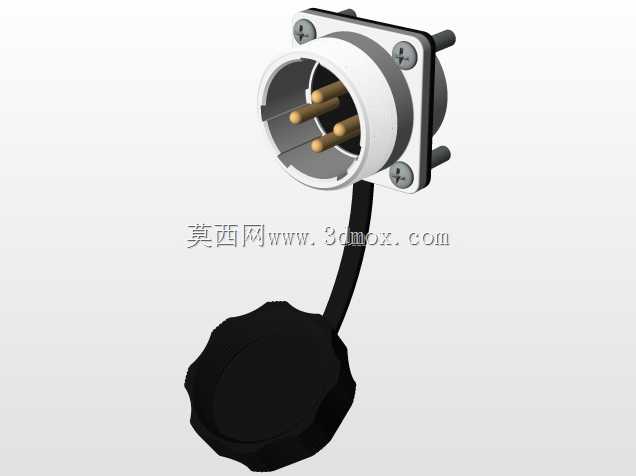

从设计思路来看，整体采用圆柱形一体化本体结构，外壳做硬质氧化耐磨处理，既能够保障主轴整体的结构刚性，又可适配常见的主轴夹座安装方式，降低设备配套的安装适配难度。尾部集成标准化的航空供电接头，接线稳固且具备良好的防护性能，可适配加工现场的复杂工况，避免切削液、粉尘侵入接线部位造成故障。

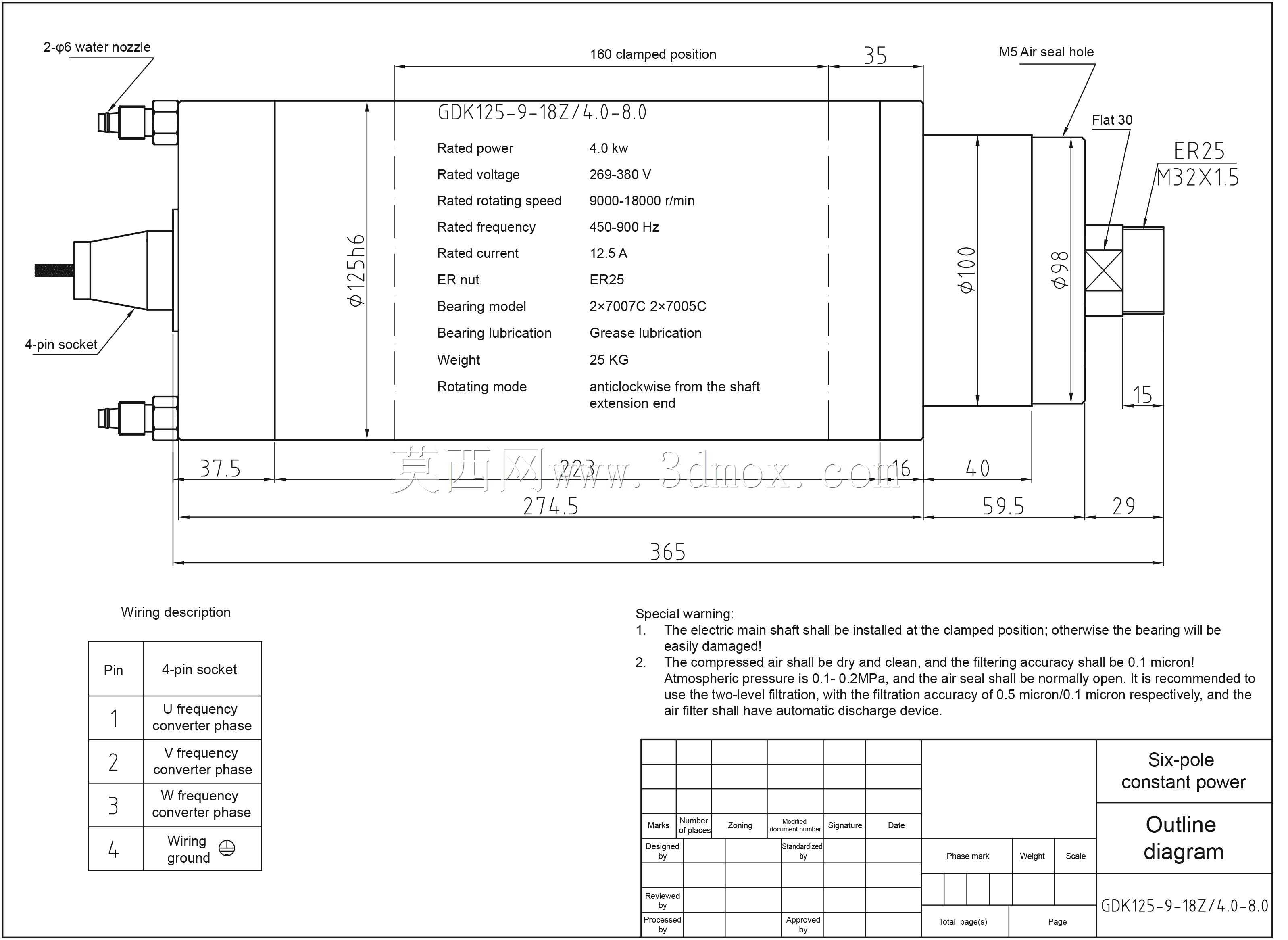

从安装边界来看，主轴本体为等直径圆柱结构，安装时仅需匹配对应内径的主轴抱夹即可完成固定，轴向长度预留了充足的刀具装夹与冷却管路布置空间，水冷接头与电气接头均布置在主轴尾部非安装区域，不会与机床安装结构产生干涉，安装时只需保证主轴轴线与工作台面垂直，接好冷却水路与供电线路即可完成调试投入使用，整体安装适配性较强，可兼容多数常规雕铣设备的主轴安装位。
