皮带传动式工业离心通风机结构设计

这款离心通风机主要面向工业厂房通风换气、生产工艺环节排风除尘、锅炉鼓引风配套、暖通空调系统送风等核心应用场景，可在车间环境空气置换、焊接烟尘排出、生产余热输送、物料气力输送风源供给等工况下稳定运行，适配冶金、建材、轻工、机械加工、化工等多个领域的通风需求，能够持续为作业空间提供稳定的风压与风量，保障生产环境空气流通、工艺环节气流参数符合生产要求。

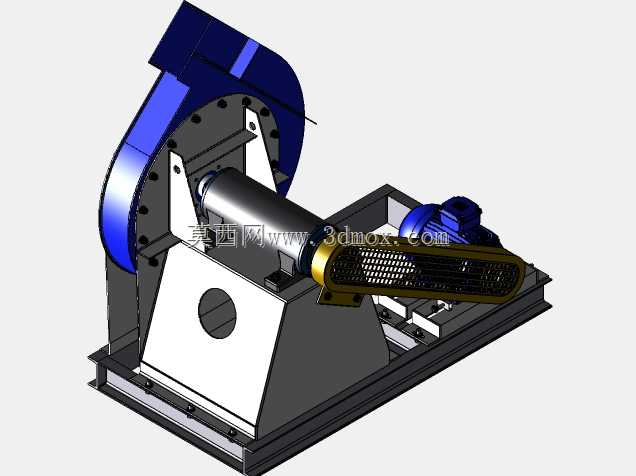

设备采用皮带传动的结构布局，动力单元与风机主机分体安装在共用底座上，通过皮带轮与三角带传递动力，这种设计既可以根据实际工况需求灵活调整传动比，匹配不同转速下的风压风量参数，也能在运行过程中缓冲动力端的振动冲击，降低叶轮端受到的载荷波动，延长核心部件的使用寿命。风机的蜗壳采用螺旋线形流道设计，内壁光滑过渡，能够有效降低气流在壳体内的沿程阻力与局部涡流损失，引导叶轮甩出的高压气流沿蜗壳流道顺畅汇集到出风口，提升风机的运行效率。叶轮作为核心做功部件，采用后向式叶片结构设计，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，既可以保证叶轮高速旋转时的结构强度，也能减少气流与叶片的撞击损失，降低运行过程中的气动噪声。

设备的支撑结构采用厚重的钢板焊接成型，轴承座安装位置设置了加强筋结构，能够承载主轴与叶轮高速旋转时产生的径向与轴向载荷，避免运行过程中出现结构共振。共用底座采用型钢焊接框架结构，电机安装位置预留了长条形调节孔，方便安装与后期维护时调整皮带张紧度，底座的安装孔位按照通用工业风机安装标准设计，能够适配常规的混凝土基础或钢架平台安装需求，安装边界预留了足够的检修空间，日常维护时无需拆解整体管路即可完成皮带更换、轴承注油、叶轮清灰等常规操作。整机的外形布局紧凑，动力端设置了皮带防护网罩，能够避免运行过程中异物卷入传动部件，提升设备运行的安全性能，进风口位置设置了圆滑的集风器结构，能够引导气流均匀顺畅地进入叶轮腔室，进一步提升进气效率，降低进气端的气流扰动损失。
