水冷高速雕刻加工电主轴结构设计

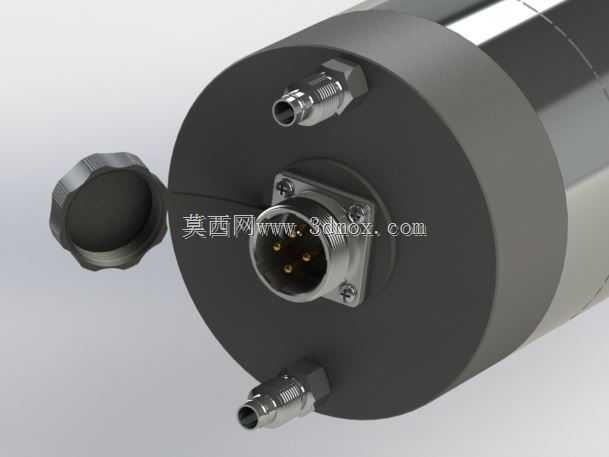

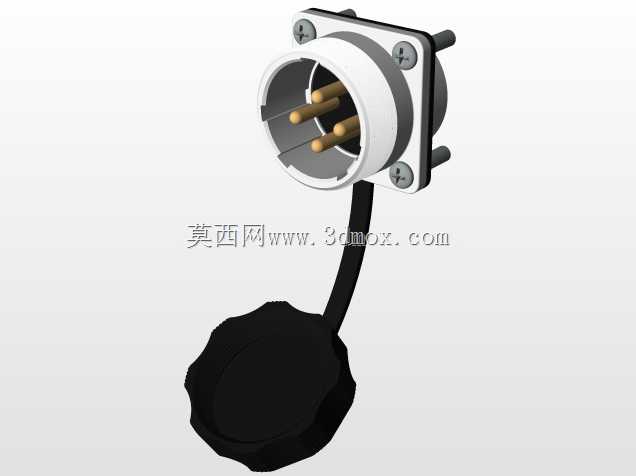

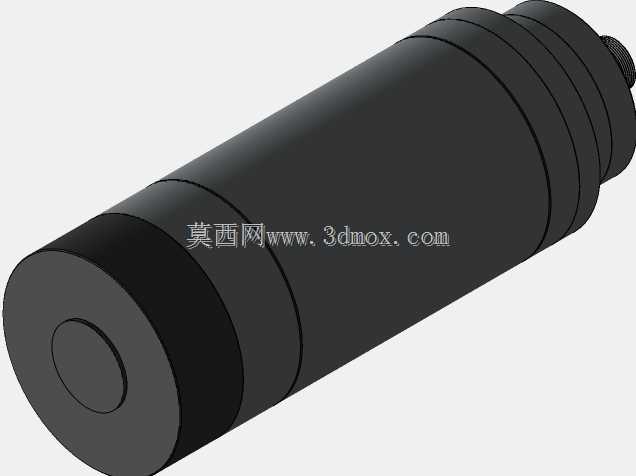

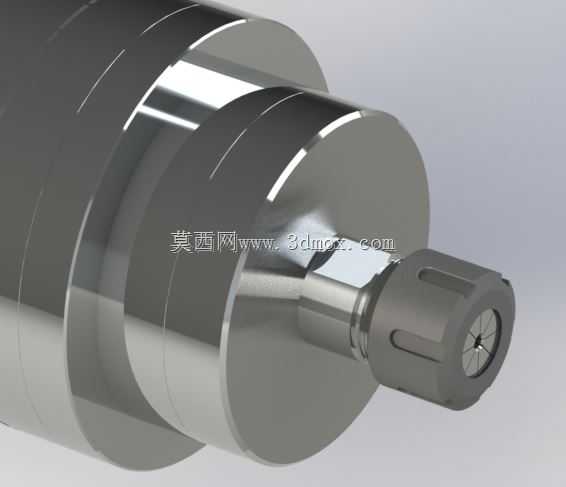

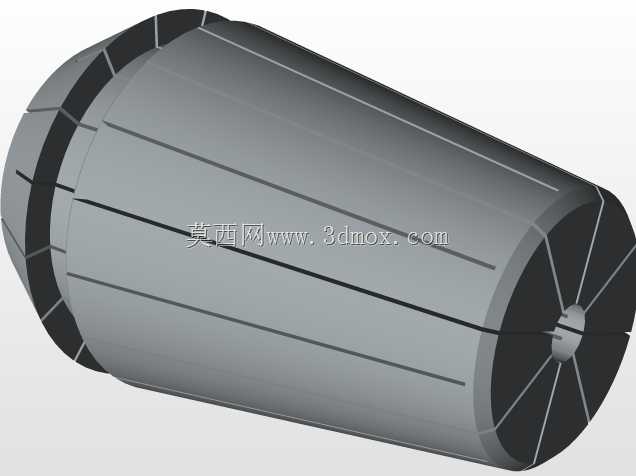

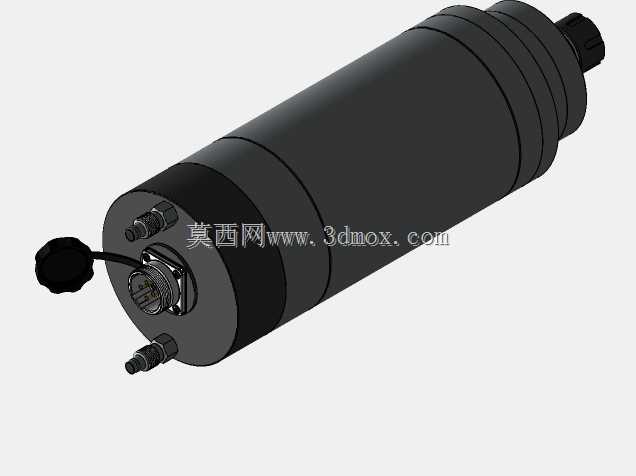

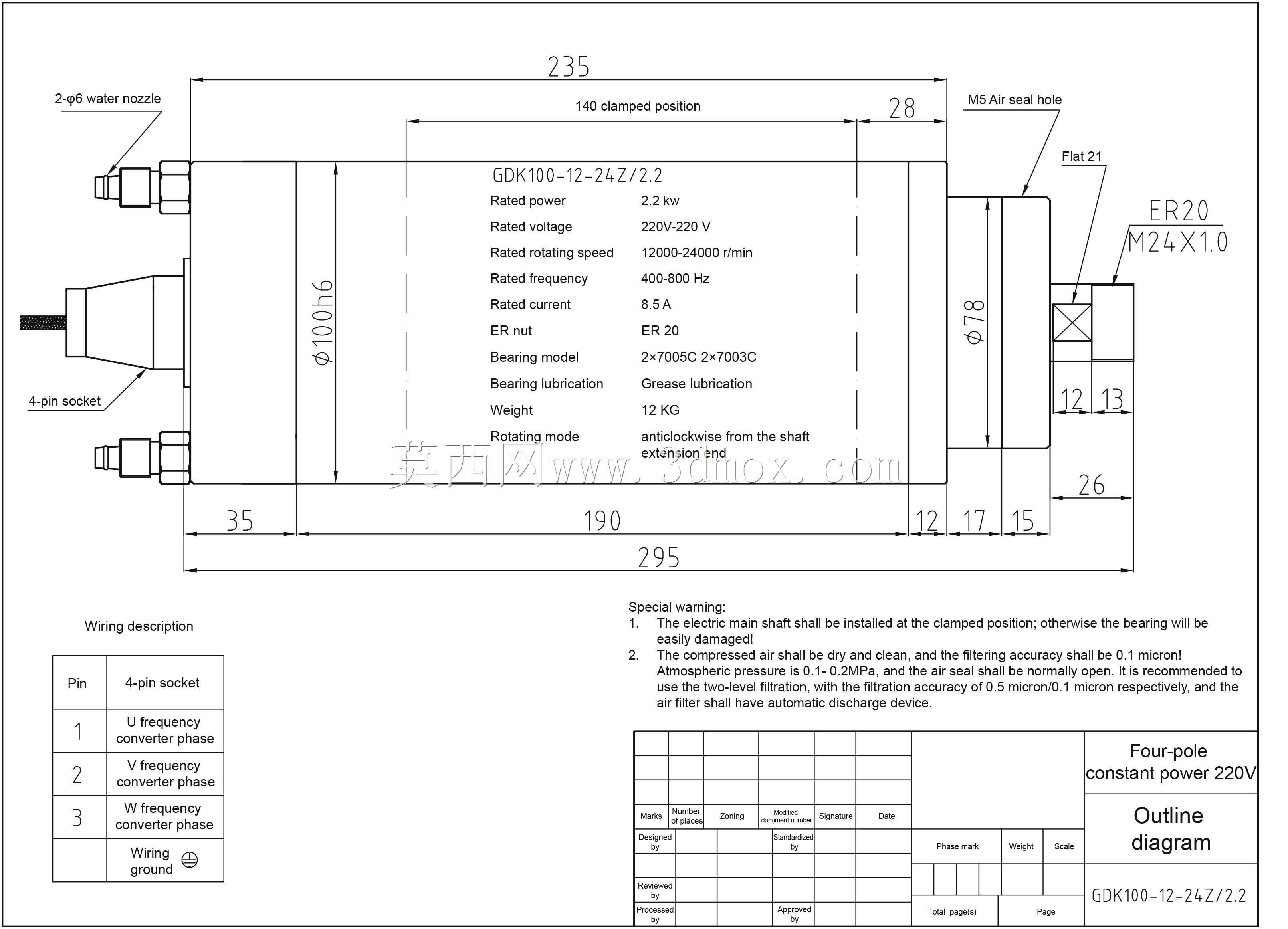

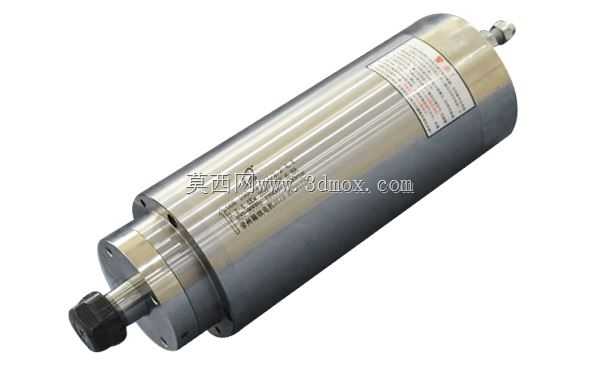

这款电主轴是面向数控雕铣、精密切削场景开发的核心功能部件，在广告板材雕刻、木工浮雕加工、金属小件精雕、石材边缘切割等作业场景中，承担装夹刀具、输出高速旋转切削动力的核心作用，是对应加工设备实现高精度加工作业的核心执行单元。从功能特性来看，该主轴采用水冷循环散热结构，能够在高转速持续作业状态下快速带走转子、轴承运转产生的热量，避免主轴本体热变形影响加工精度，同时搭配油脂润滑的精密轴承组，可在长时间连续运行过程中保持稳定的回转精度，输出扭矩覆盖常规雕铣作业的切削负载需求，适配非金属、软金属等多种材质的雕刻、铣削、切割工序，针对不同加工场景的负载特性做了动平衡调校，高速运转时振动量控制在极低区间，能够保障加工面的光洁度，减少刀具非正常磨损。在设计思路上，这款主轴采用一体化筒式结构设计，将转子、定子、轴承组、冷却流道、接线接口、气路接口全部集成在圆柱形主体外壳内，外壳采用精加工金属材质，既保障整体结构刚性，也为冷却流道提供可靠的密封承压基础；尾部的接口布局做了分区设计，冷却介质接口、动力接线接口、气密封接口独立排布，避免管路、线路安装时出现干涉，同时接线位置配备防护盖板，能够阻挡加工过程中飞溅的切屑、切削液接触接线端子，提升复杂车间环境下的运行可靠性；前端的刀具装夹结构采用标准弹性夹头配置，可适配对应规格的各类雕刻、铣削刀具，换刀操作便捷，夹头锁紧结构的同轴度经过调校，保障刀具装夹后的回转精度。从安装边界来看，这款主轴主体为等直径圆柱结构，安装时可通过对应内径的抱箍座完成固定，安装位适配常规雕铣设备的主轴安装空间，尾部伸出的接头尺寸经过紧凑化设计，不会在Z轴上下运动过程中与设备横梁、拖板产生干涉；主轴整体重量控制在适配中小型雕铣设备Z轴负载的区间内，不会给Z轴进给传动带来额外负载，轴向、径向的尺寸公差控制严格，安装后无需复杂调校即可获得较好的初始同轴度，能够缩短设备装配、维护时的调试周期。在实际生产应用中，这款水冷主轴相比风冷主轴具备更好的持续高转速作业稳定性，长时间加工时的温升控制更优，适合批量加工场景下的长时间连续运行，在广告亚克力切割、木工家具雕花、铜铝小件精雕、瓷砖石材刻字等工序中都能稳定发挥性能，其结构设计兼顾了刚性、散热精度与安装便捷性，能够适配多数中小型数控雕铣设备的升级替换与新机装配需求。
