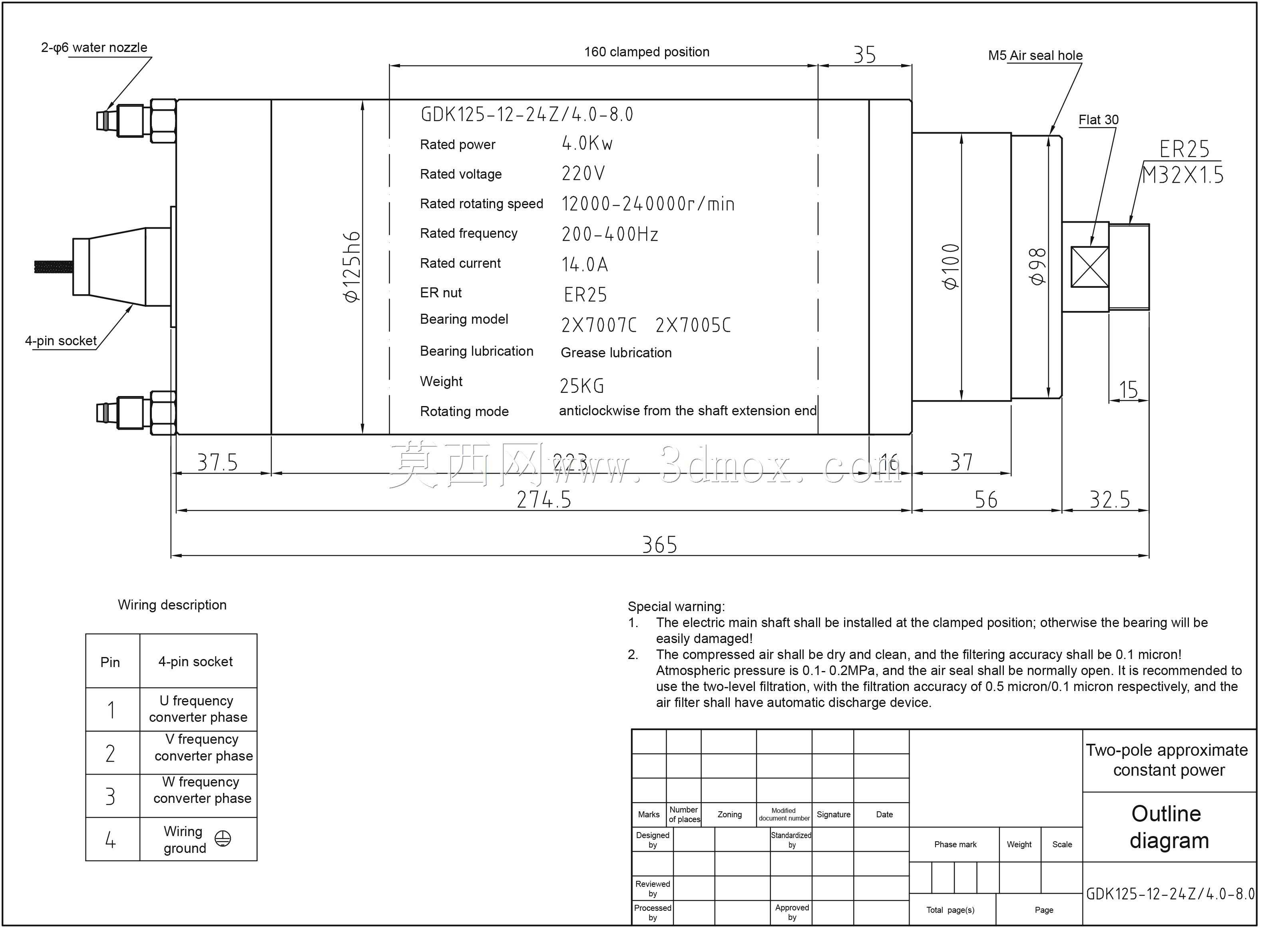

GDK125水冷雕刻加工电主轴结构设计

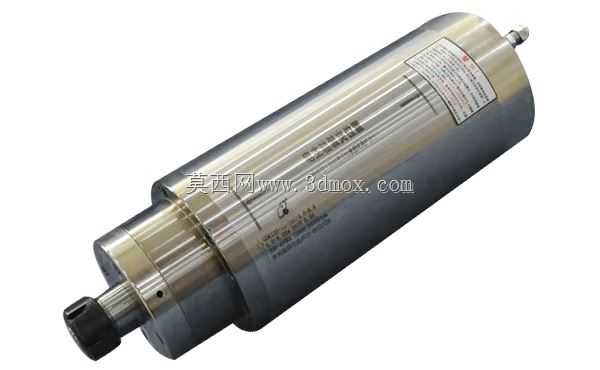

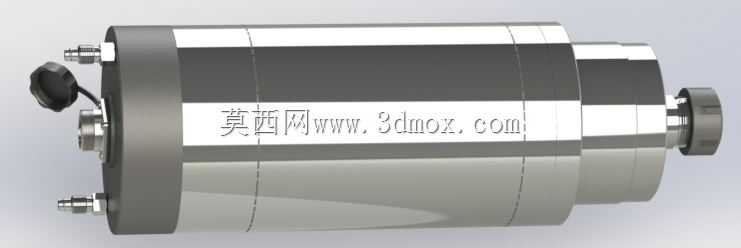

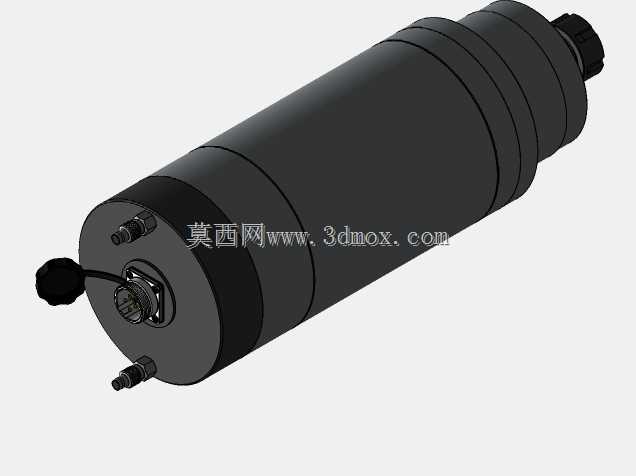

这款电主轴是面向数控雕铣、石材金属加工场景开发的核心功能部件，整体采用圆柱形一体化金属壳体设计，外壳做了精密抛光防锈处理，通体光滑无突兀凸起结构，能够适配绝大多数雕铣设备的主轴安装座空间，安装时可直接通过圆柱面配合抱紧固定，不需要额外设计复杂的转接安装结构，能大幅降低设备集成的结构设计难度。从实际应用场景来看，这款水冷主轴可覆盖广告行业板材雕刻、木工浮雕加工、金属与石材的精密切割雕刻作业，也可适配数控加工中心的高速切削工序，不同冷却结构的同系列产品可分别对应风冷、水冷的不同工况需求，其中水冷结构的这款产品更适合长时间连续高负载作业场景，通过循环水冷通路能够快速带走主轴高速运转产生的热量，避免长时间工作出现热变形影响加工精度。在功能特性设计上，这款主轴采用2轴端连接结构，搭配ER夹头可适配不同直径的加工刀具，能够兼容铣削、雕刻、钻孔等多种加工工序的刀具装夹需求，转速覆盖区间宽，可根据不同加工材质的工艺要求调整输出转速，在低转速区间可输出足够扭矩应对大切削量的金属、石材开粗作业，高转速区间可满足精细雕刻、高光加工的表面质量要求。产品的润滑结构采用油脂润滑设计，不需要额外配置复杂的油气润滑管路，日常维护成本更低，配合高精度配对轴承，可保证主轴高速运转时的径向跳动控制在极小范围内，保障加工工件的尺寸精度与表面光洁度。在设计思路上，这款主轴将电机转子与主轴做了一体化集成设计，取消了传统主轴的皮带传动、齿轮传动结构，从根源上消除了传动环节带来的振动与背隙问题，既能够提升高速运转的稳定性，也能降低传动过程的动力损耗，提升动力输出效率。整体外形采用等直径圆柱结构设计，轴向尺寸紧凑，安装时不需要预留过大的轴向避让空间，壳体内部集成了冷却水道、定子绕组、轴承组等全部功能部件，外部仅预留电源接线接口与冷却水进出接口，外部管路布线简洁，不会和加工过程中的刀具、工件运动路径产生干涉。在实际设备集成时，只需要匹配对应直径的主轴抱座，固定好安装位置后接好电源与冷却水路即可投入使用，安装调试流程简单，能够适配各类非标数控雕铣设备、专用加工机床的主轴配套需求，针对长时间连续加工的工况，水冷结构可稳定控制主轴工作温度，避免热伸长导致的加工尺寸偏差，保障批量加工过程中的精度一致性。
