带U型卡槽立式安装机械连接支座

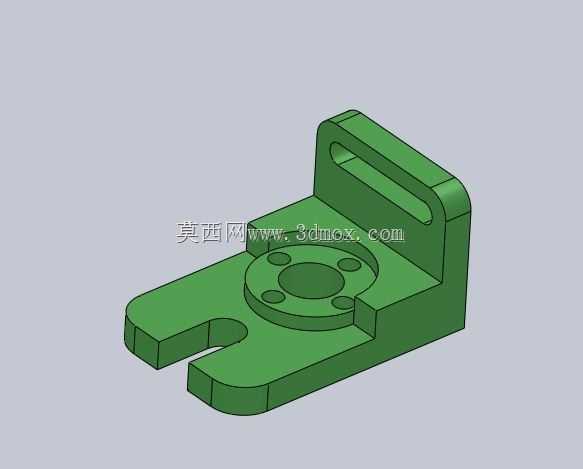

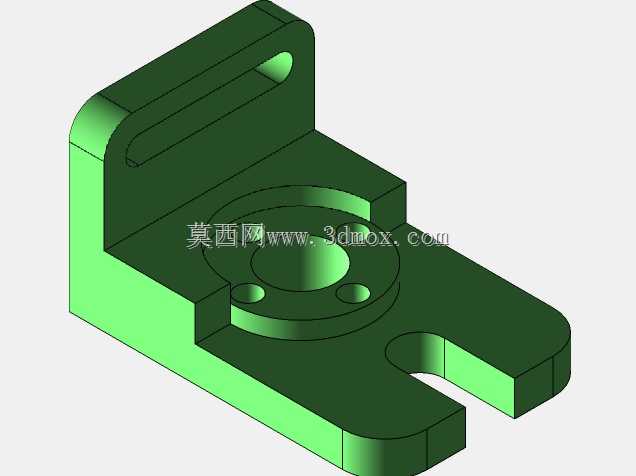

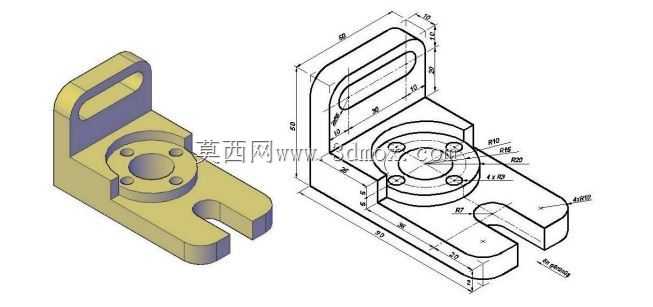

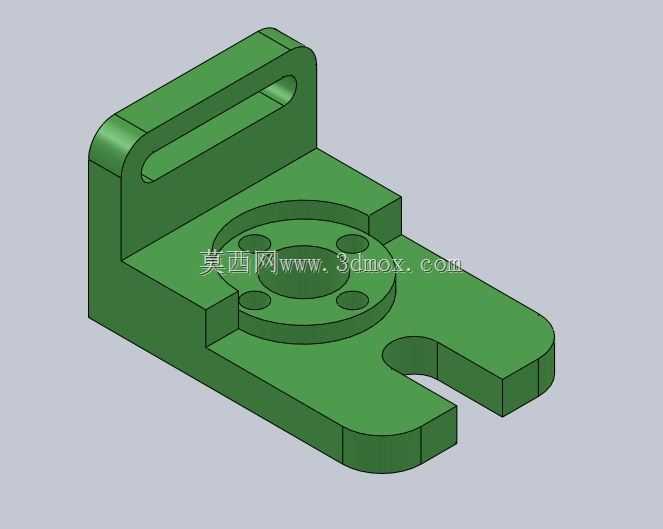

该机械连接支座是工业传动与定位系统中常用的刚性支撑构件，主要应用于自动化生产线工位定位、小型动力单元挂载、工装夹具基体固定等场景，可在中低载荷的往复运动、静态承重工况下为配套部件提供稳定的安装基准，避免配套部件运行时出现偏移、晃动问题，保障整套机构的运行精度。从实际用途来看，该构件可作为小型气动元件、传感器支架、导向轴支座的安装载体，也可适配轻型输送线的侧边挡停机构固定，在轻工机械、小型非标设备、汽车零部件工装领域都有广泛的适配空间。产品功能特性上，构件采用一体化铣削成型结构，整体无拼接焊缝，刚性表现优异，上部设置的长圆孔可实现安装位置的微调，适配不同安装孔距的配套部件，降低现场安装的对位难度；下部的圆形法兰盘区域均匀布置四个安装孔，可通过螺栓实现与基座的牢固连接，法兰中心的沉孔可适配定位销或轴类部件的插入，实现径向定位；前端延伸的U型卡槽可快速卡入配套的杆件或板件，无需完全拆卸螺栓即可完成配套部件的拆装，大幅提升设备维护的效率。设计思路上，该构件优先保障安装稳定性与操作便捷性，上部的立板做了圆弧过渡处理，避免应力集中导致的构件断裂，立板上的长圆孔长度经过精准核算，可覆盖±5mm的位置调整余量，满足现场安装的公差补偿需求；下部的底座做了加厚处理，法兰盘与立板的衔接处设置了R角加强结构，可承受垂直方向与水平方向的复合载荷，避免长期受力出现衔接处开裂的问题；U型卡槽的开口尺寸与槽深做了匹配性设计，既保证卡入部件的定位精度，又不会出现卡滞、拆装困难的问题。外形尺寸与安装边界方面，构件整体高度控制在58mm，底座总长度为70mm，宽度方向最大尺寸为40mm，上部立板厚度为10mm，法兰盘区域的外圆半径为20mm，四个安装孔的中心距为30mm，U型卡槽的槽宽为12mm，安装时仅需预留80mm*50mm的平面安装空间即可完成固定，上部的操作空间预留30mm即可满足螺栓锁紧的操作需求，整体占用空间紧凑，可适配狭小安装空间内的固定需求，不会与周边其他构件产生运动干涉。
