7针U型弯角排针连接器结构设计

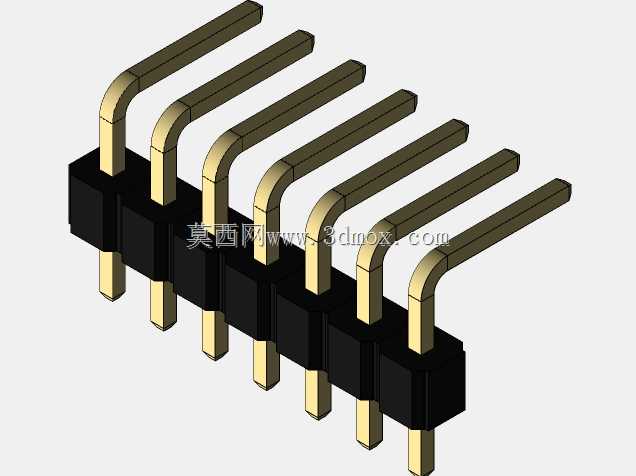

这款弯角排针连接器是电子电路互联场景中常用的板对板连接元件，主要应用于工控控制板卡、消费电子主板、智能设备内部模组、电源驱动模块等需要垂直方向电路转接的装配场景，能够实现两块呈垂直排布的印制电路板之间的稳定信号与小电流传输，避免直插排针无法适配垂直板卡安装空间的问题，在空间紧凑的电子设备内部布线场景中应用十分广泛。该产品为7针位设计，针脚间距采用行业通用的2.54mm标准规格，能够完美匹配同间距的排母座、标准面包板以及印制电路板上的标准焊盘孔位，无需额外定制开孔即可完成常规装配，适配绝大多数通用电子电路的连接需求。针脚采用U型90度弯折结构，一端为直插焊接段，用于穿过PCB板的焊盘孔进行波峰焊或手工焊接固定，弯折后的另一端为对接段，可垂直插入对应排母实现板间互联，这种弯折设计能够将板间的水平连接方向转换为垂直方向，大幅压缩板卡堆叠时的水平占用空间，让设备内部的结构排布更加紧凑合理。产品的绝缘基座采用黑色耐高温绝缘塑胶材质，每一个针位都设置独立的隔离槽位，将相邻的金属插针完全分隔开，既能够避免相邻针脚之间出现信号串扰、短路等问题，也能为金属插针提供稳固的支撑力，防止插针在插拔对接过程中出现歪斜、移位甚至断裂的情况，基座的外形尺寸经过精准核算，安装时不会与板卡上的周边元件产生干涉，适配常规板卡的元件布局安全间距。金属插针采用导电性能优异的铜合金基材，表面做镀镍镀金处理，既能够保证长期使用过程中不易氧化生锈，维持稳定的接触电阻，也具备足够的结构强度，能够承受多次插拔而不出现弯折变形。在设计过程中，针脚的弯折半径经过反复优化，既避免弯折半径过小导致针脚内部产生应力集中、容易断裂的问题，也避免弯折半径过大导致整体安装尺寸超差、无法适配紧凑安装空间的问题，插针的焊接段长度经过精准设定，穿过PCB板后露出的焊脚长度刚好满足焊接工艺要求，不会出现焊脚过长导致连锡、或者焊脚过短导致焊接强度不足的问题。绝缘基座的定位凸点设计能够在装配时快速与PCB板上的定位孔对齐，提升焊接装配的效率，同时在插拔过程中能够分散受力，避免单个针脚承受过大的插拔力导致焊盘脱落。这款连接器的整体结构简单可靠，安装便捷，接触稳定性强，能够适应常规工业环境下的温湿度变化，维持长期稳定的电路连接性能，是电子设备内部电路互联的基础适配元件。
