TSSOP28引脚薄型贴片集成电路封装结构

项目分类:3D模型 发布时间:2021-05-20 ID:178521

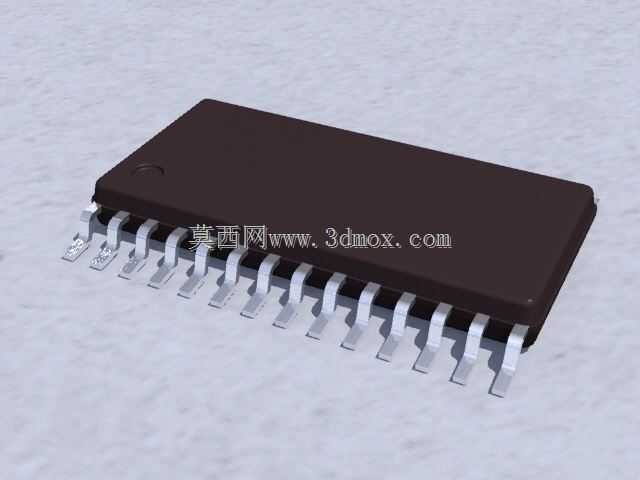

  • TSSOP28引脚薄型贴片集成电路封装结构

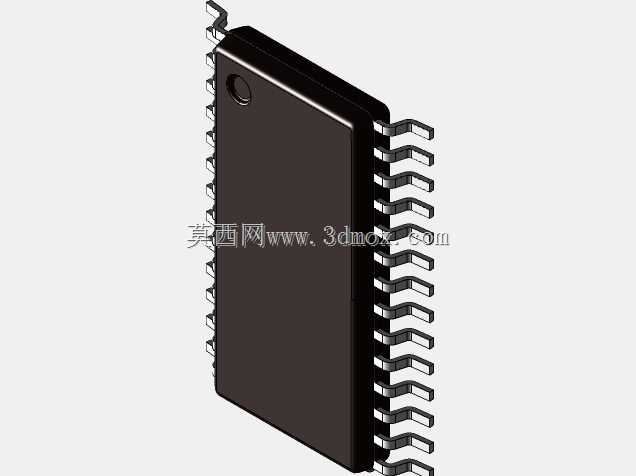

  • TSSOP28引脚薄型贴片集成电路封装结构

在现代电子制造领域,表面贴装器件的封装设计直接决定了PCB板卡的集成密度、生产良率与长期运行可靠性,TSSOP28引脚薄型缩小外形封装,是当下消费电子、工业控制、通讯终端类产品中应用极为广泛的SMD集成电路承载结构。这类封装主要用于承载28引脚的中小规模逻辑芯片、接口转换芯片、电源管理芯片、小型驱动芯片,广泛适配智能家电主控板、工业传感器信号调理板、便携数码产品核心板、车载辅助控制模块等量产场景,能够在有限的板卡空间内完成芯片与外围电路的电气连接,同时为内部硅晶裸片提供机械防护、散热通路与绝缘隔离。从实际产线应用来看,这类封装的引脚采用鸥翼型成型设计,引脚共面度控制在严苛的公差范围内,能够完美适配回流焊、波峰焊等主流SMT贴片工艺,焊接过程中引脚与焊盘的浸润性表现稳定,可大幅降低虚焊、连锡、立碑等贴片不良问题,适配高速贴片机的吸嘴取料定位需求,满足大批量电子组装的节拍要求。在产品功能特性上,该封装采用黑色环氧树脂模塑成型主体,本体一侧设置有圆形定位标记,用于产线贴装时的引脚方向识别,避免反向贴装导致的电路功能失效;28个引脚对称分布于封装本体两侧长边上,引脚间距符合通用SMD封装标准,既保证了信号传输路径的一致性,减少高频信号传输过程中的串扰与阻抗不连续问题,也为后期维修拆焊预留了足够的操作空间。从设计思路层面,这类薄型封装在保证结构强度的前提下尽可能压缩了本体厚度与占板面积,相较于传统的双列直插封装,占板面积缩减超过六成,厚度降低近一半,完美适配当下电子产品轻薄化、小型化的设计趋势;封装本体的边角做了微小圆弧过渡处理,避免模塑过程中出现应力集中导致的本体开裂,同时引脚与本体的结合位置做了加强结构设计,能够承受贴片过程中的机械冲击力与后期使用过程中的温度循环应力,减少引脚脱落、断裂的失效风险。在外形尺寸与安装边界设计上,该封装严格遵循行业通用的TSSOP-28尺寸规范,本体长度、宽度、厚度以及引脚伸出长度、引脚间距均匹配标准PCB封装库的焊盘设计,工程师在进行板卡Layout时可直接调用标准封装,无需额外调整焊盘尺寸与布局间距;安装时需要在PCB对应位置预留足够的禁布区,避免周边过高元器件干涉贴装吸嘴的取放动作,同时封装本体下方可根据散热需求预留裸露散热焊盘,通过过孔连接至内层接地铜皮,提升芯片工作时的散热效率,保证芯片在额定负载下长期稳定运行,不会因为热量累积导致性能漂移或者寿命缩减。
