改进型卧式升降台铣床结构设计

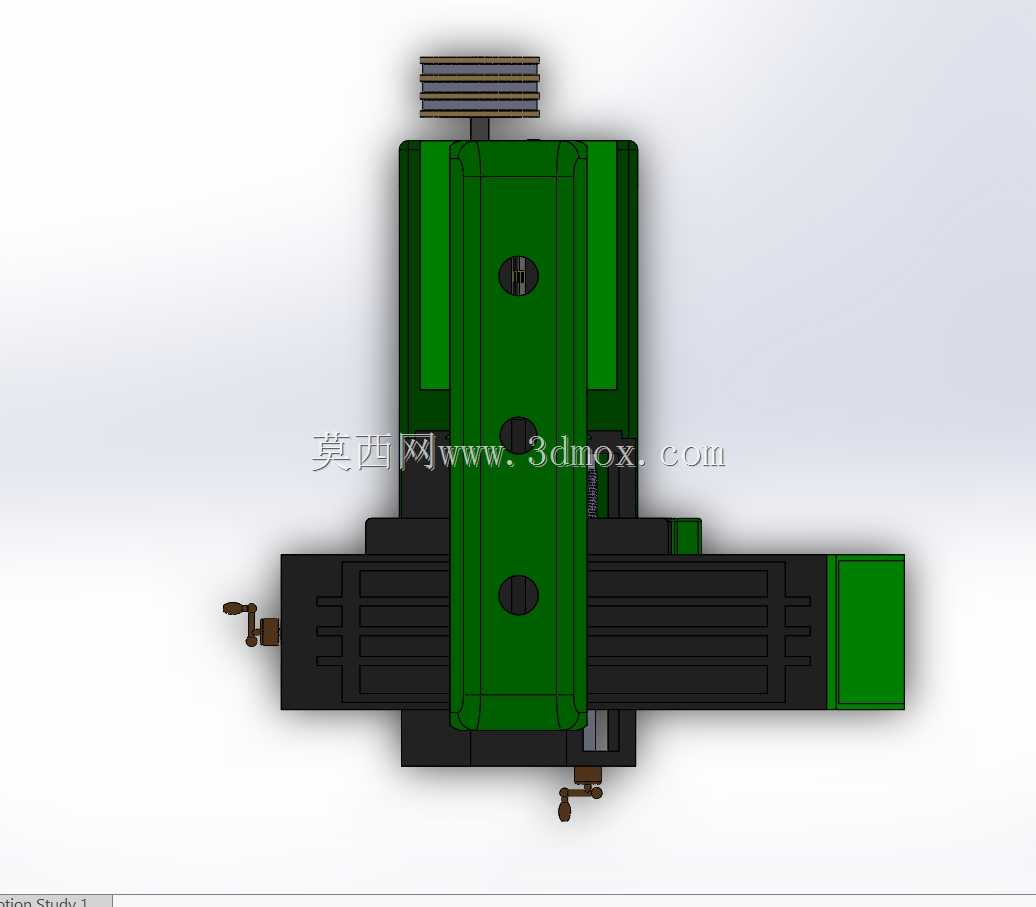

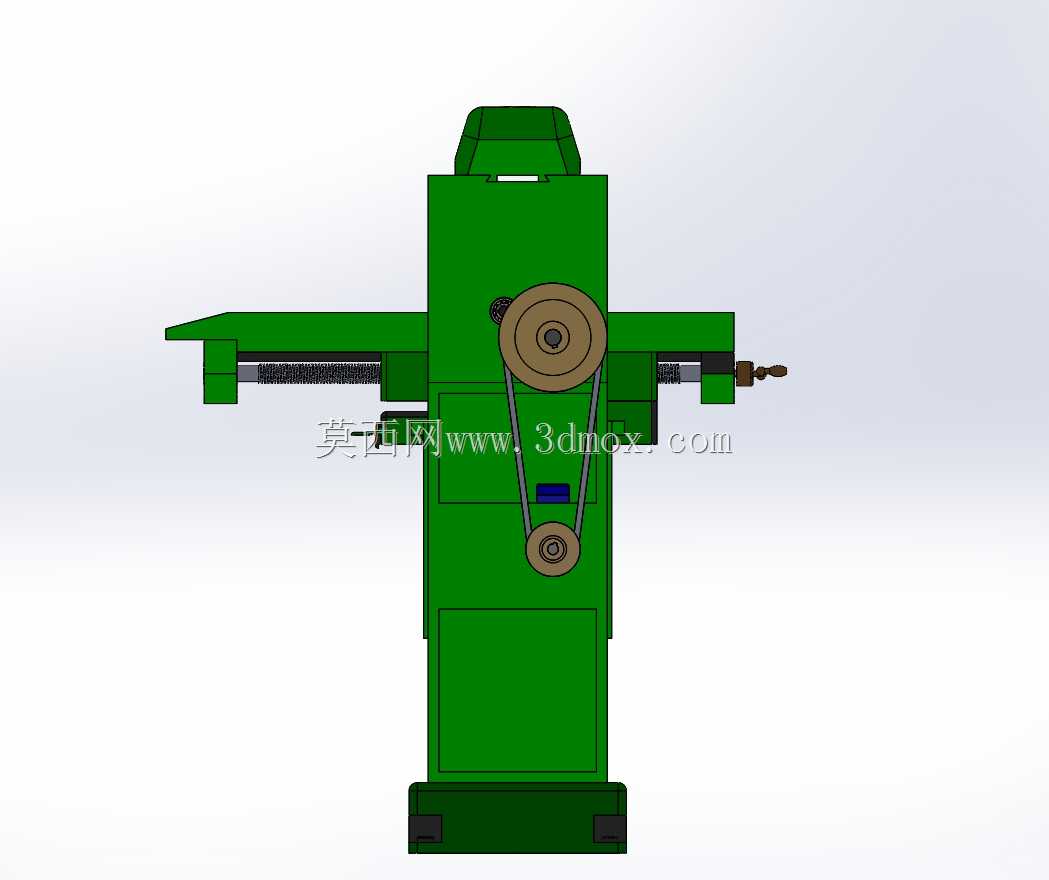

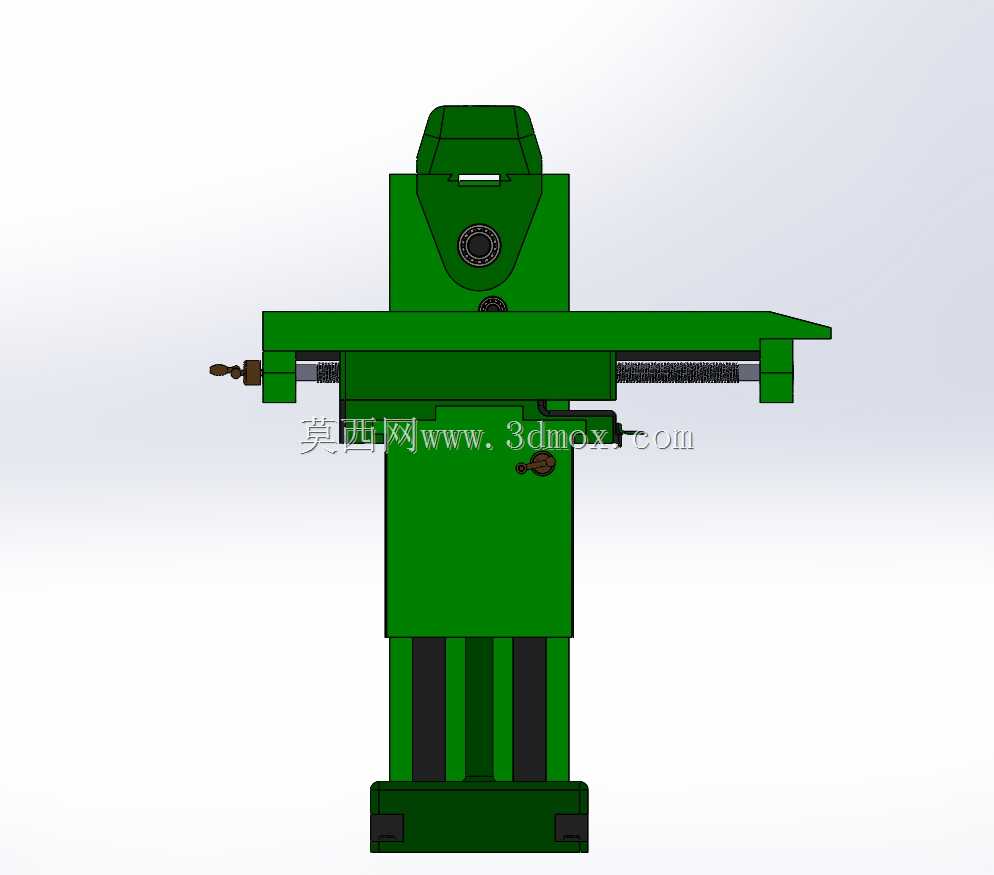

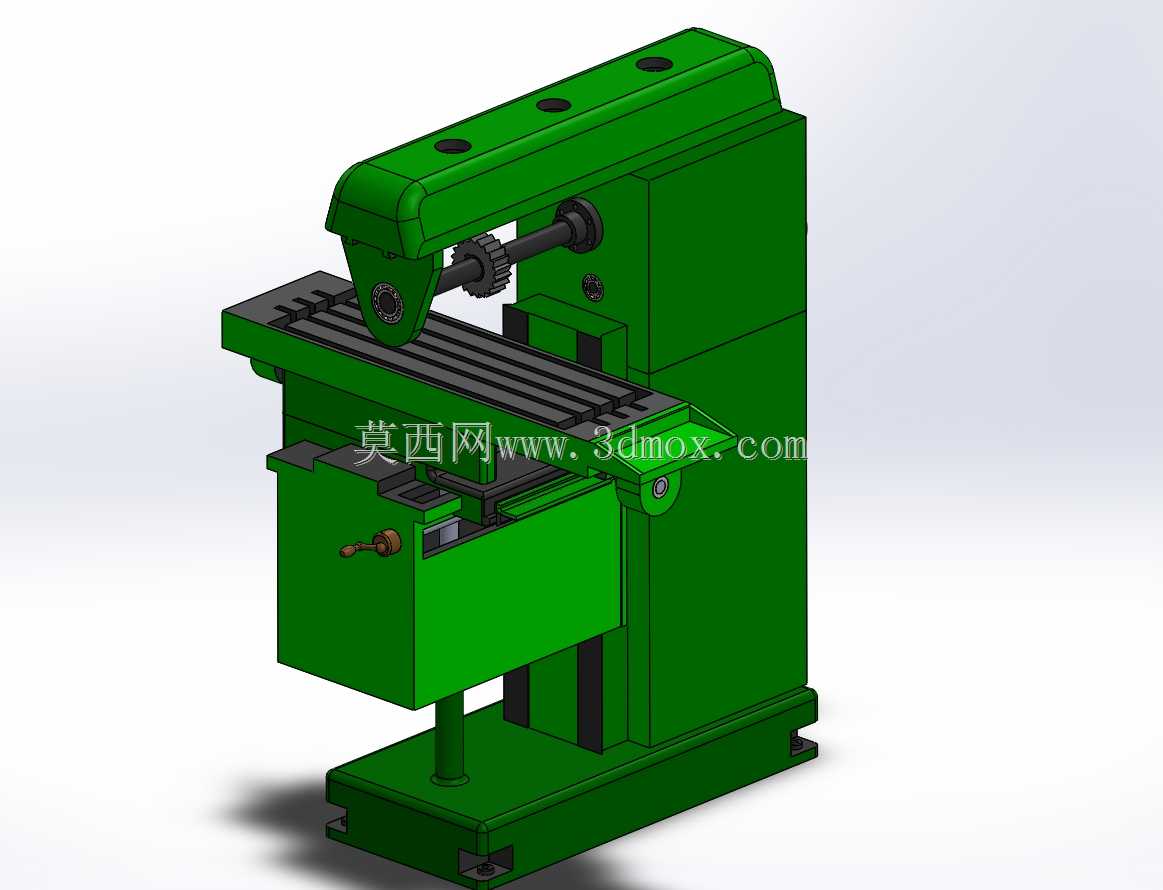

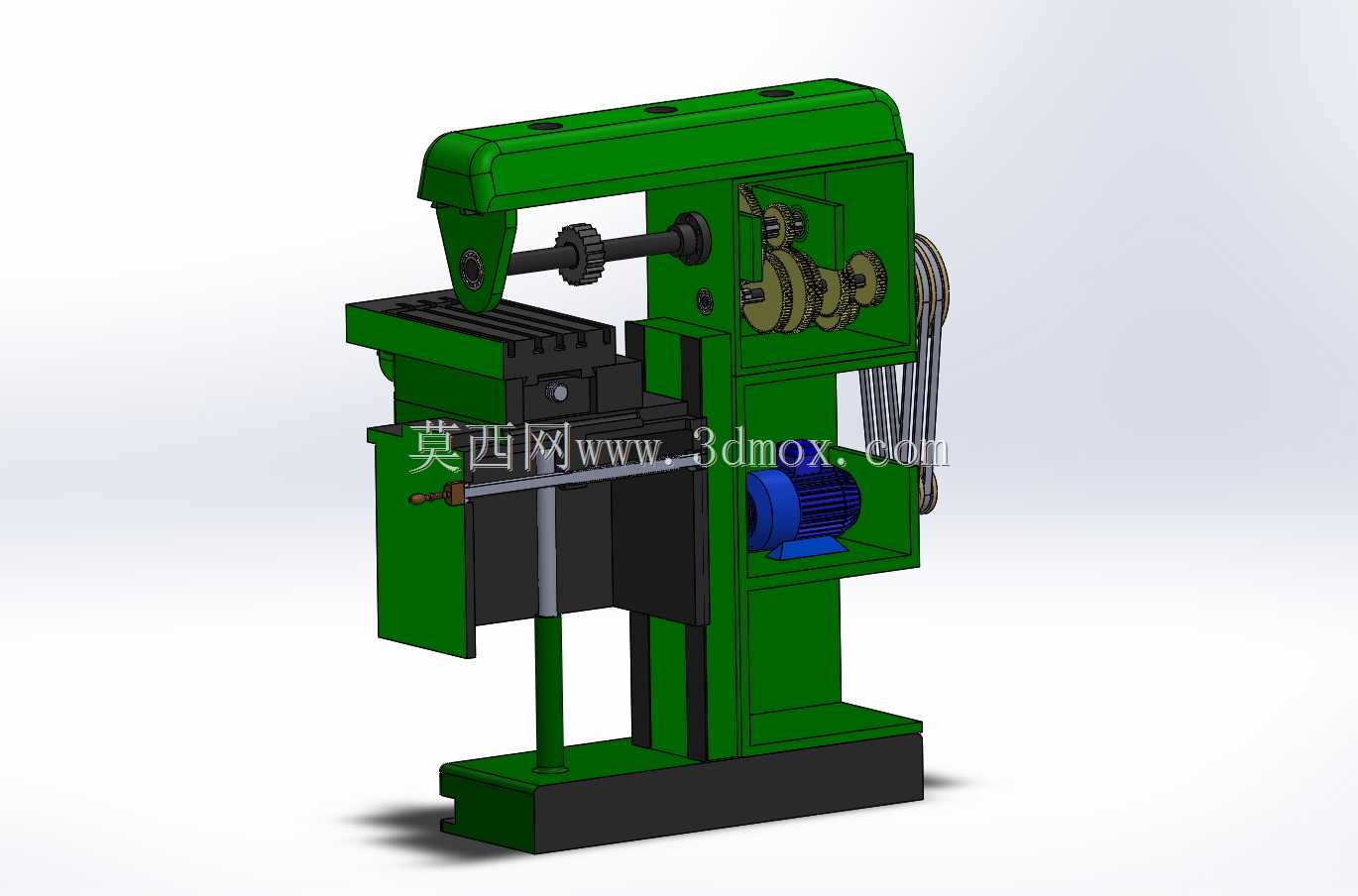

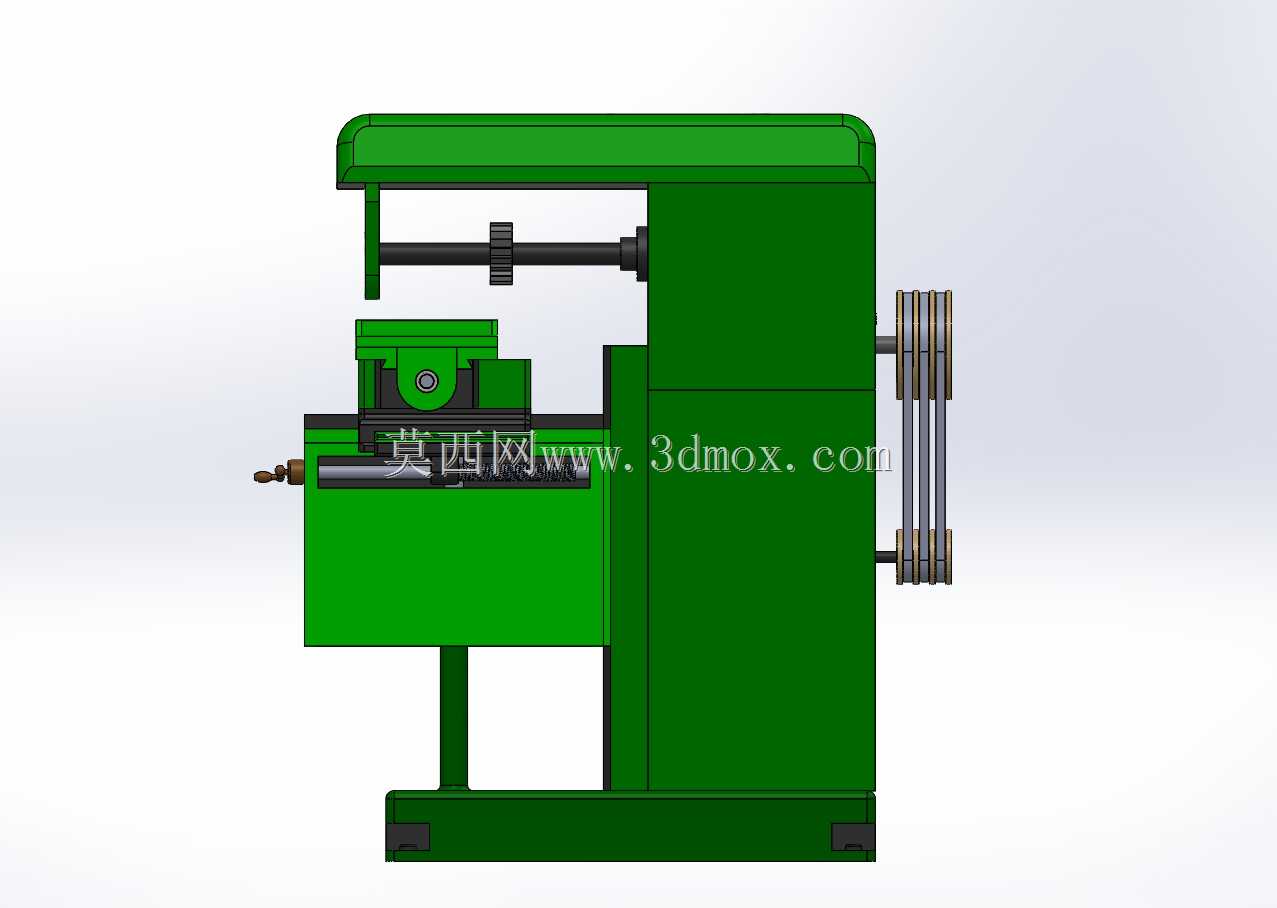

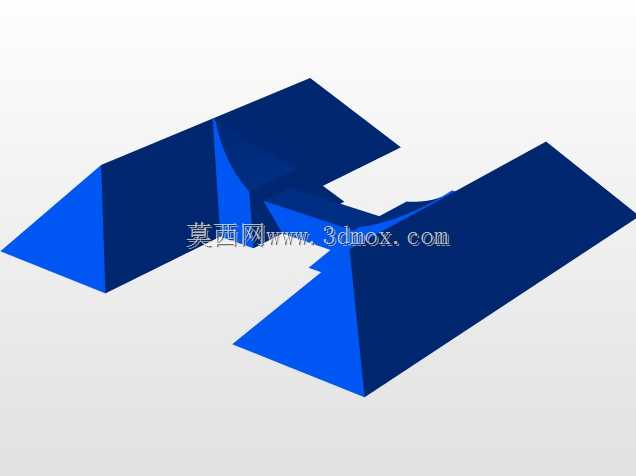

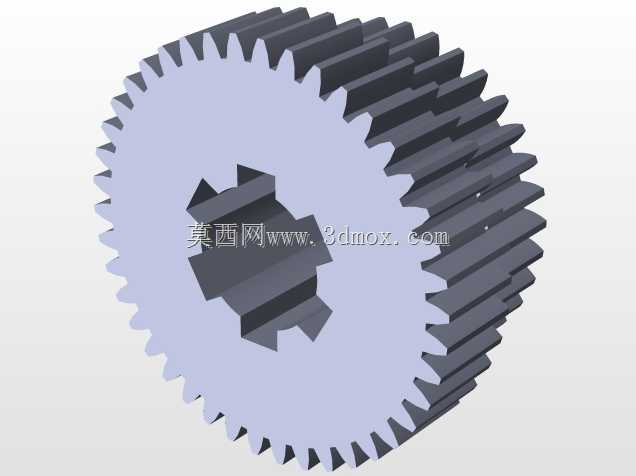

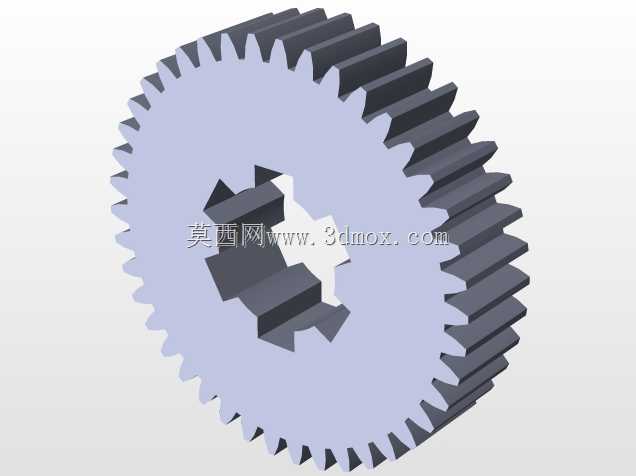

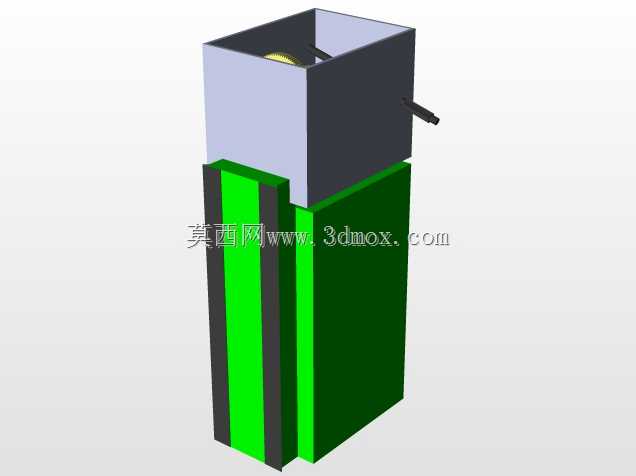

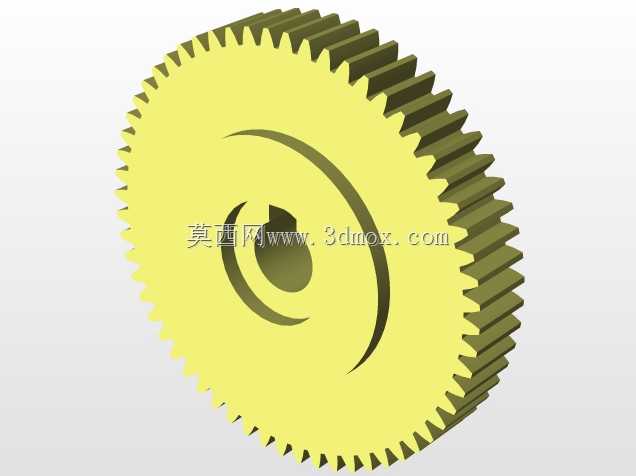

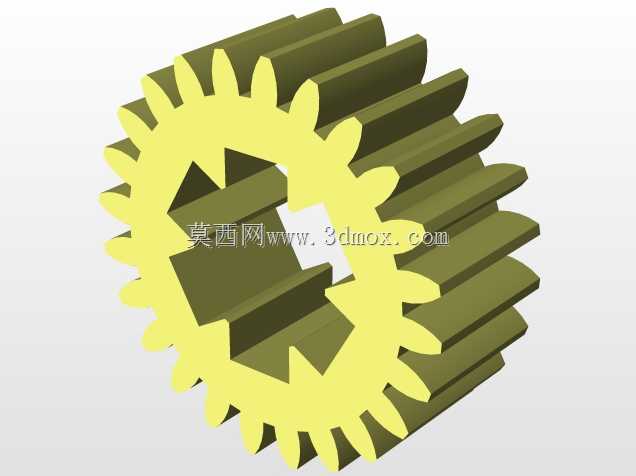

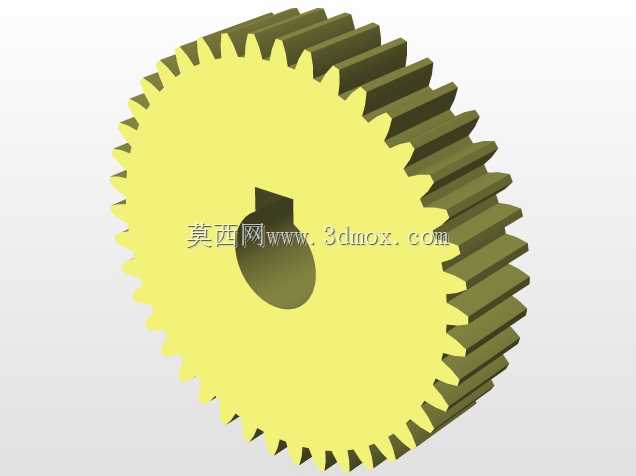

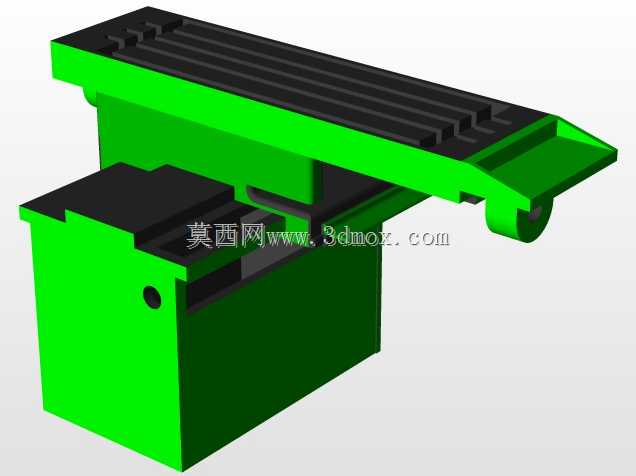

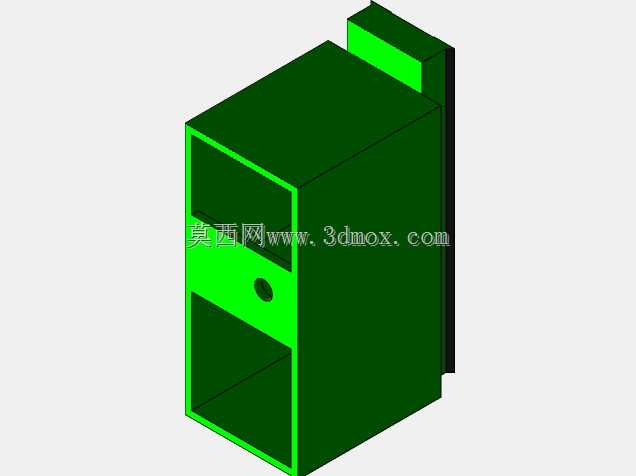

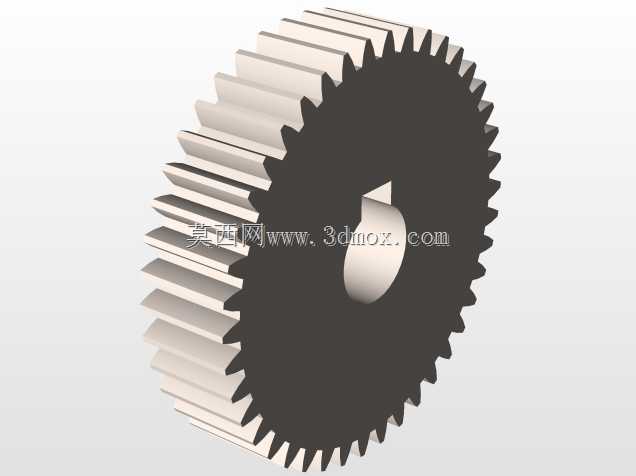

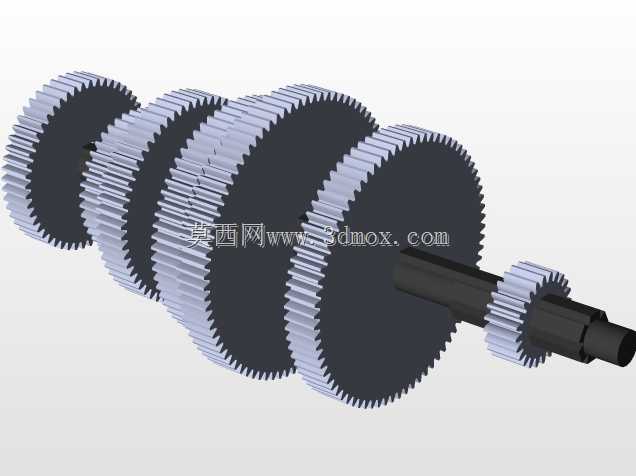

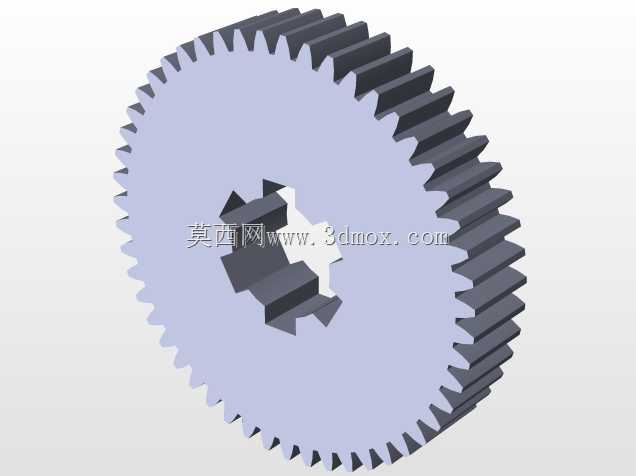

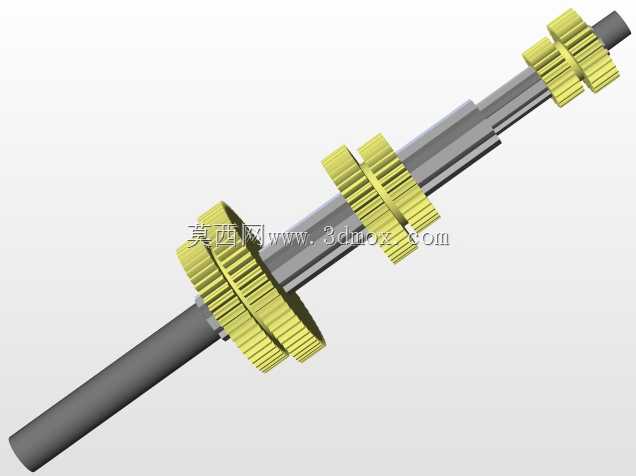

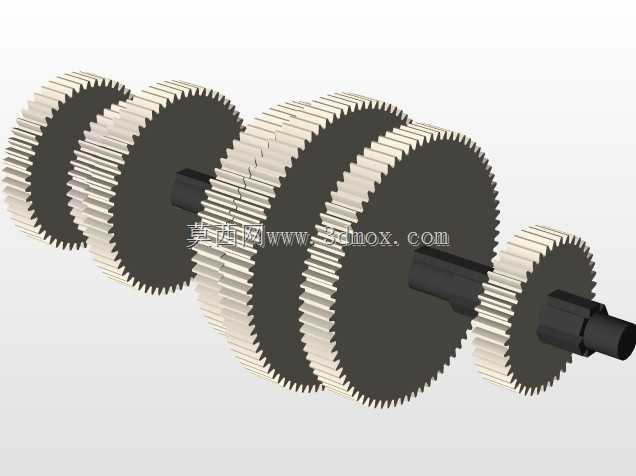

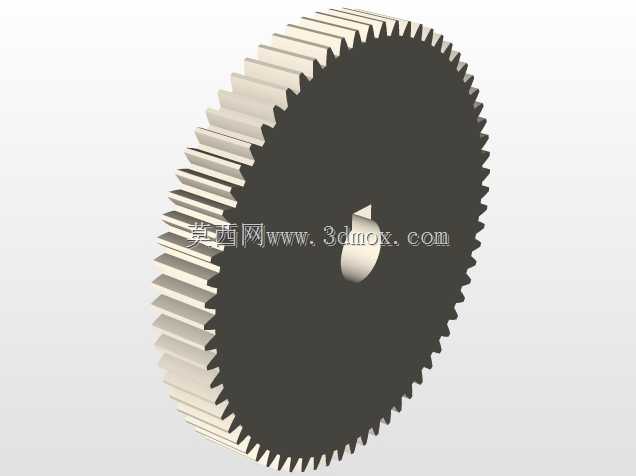

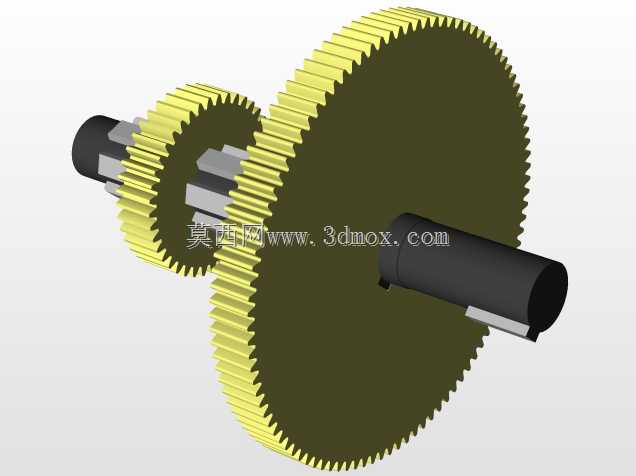

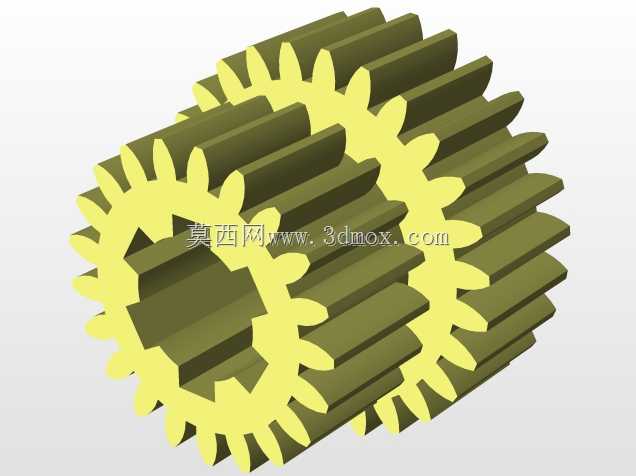

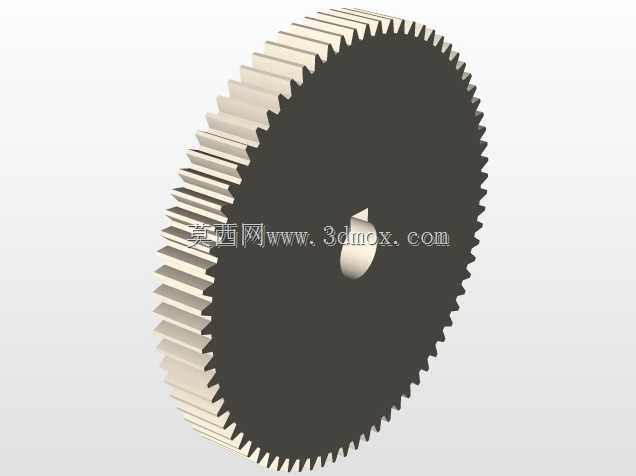

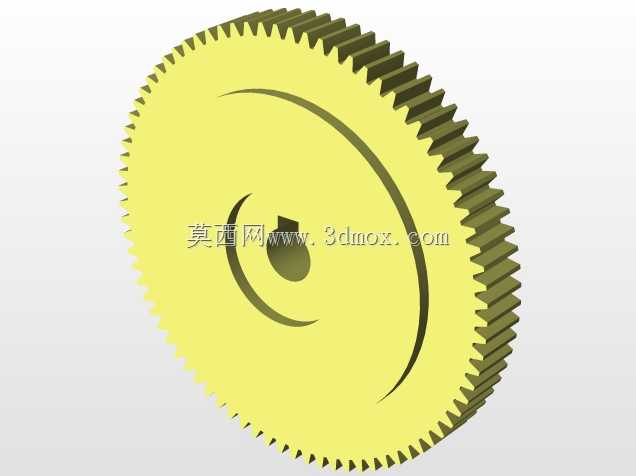

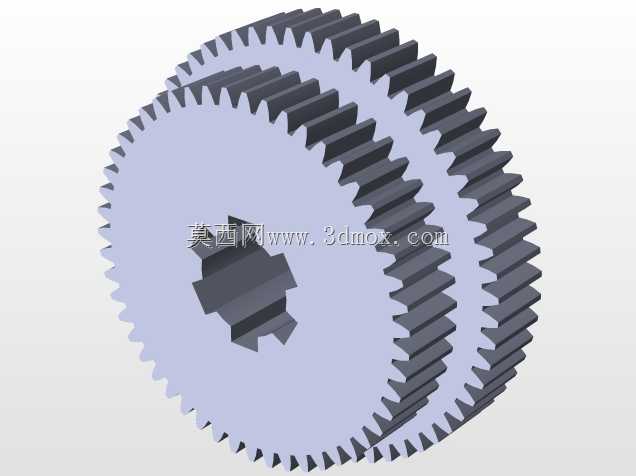

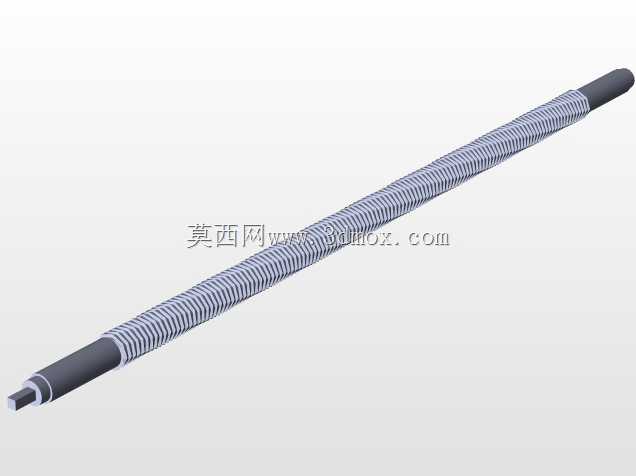

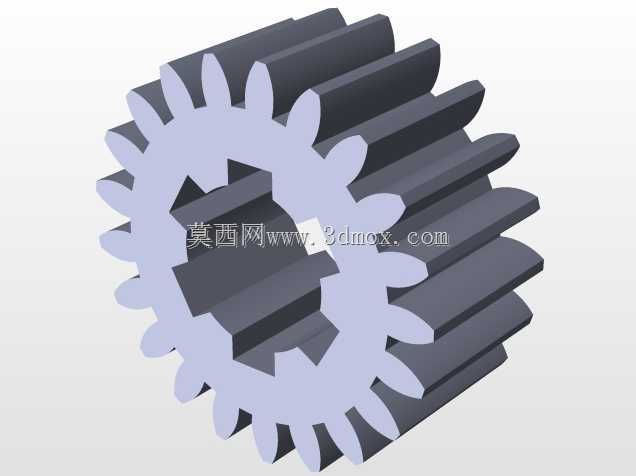

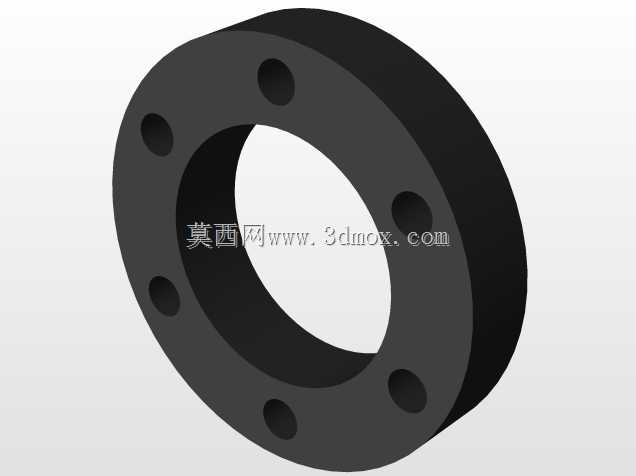

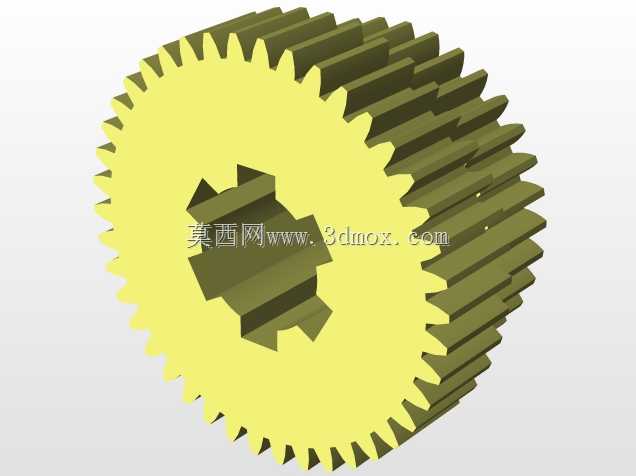

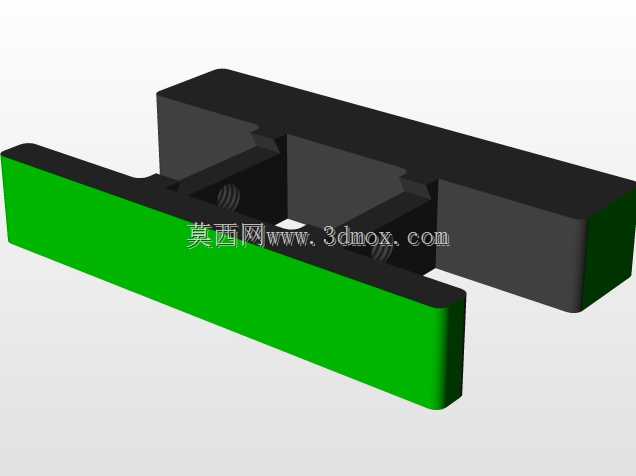

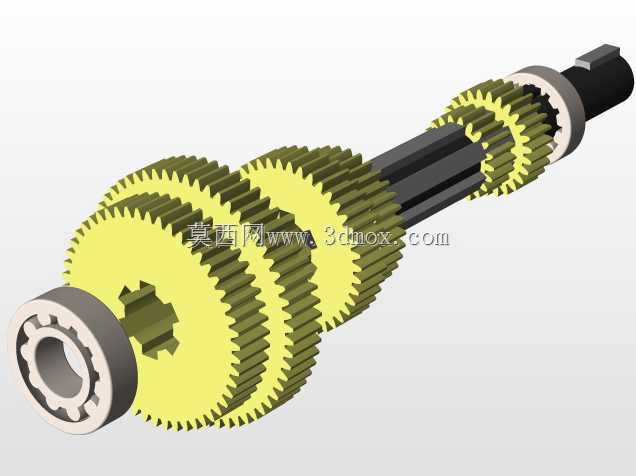

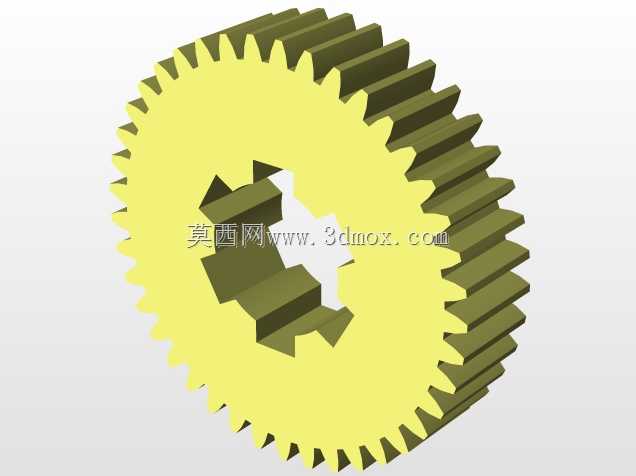

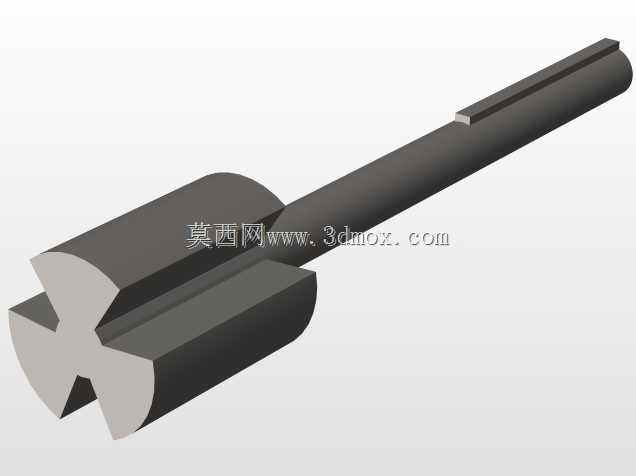

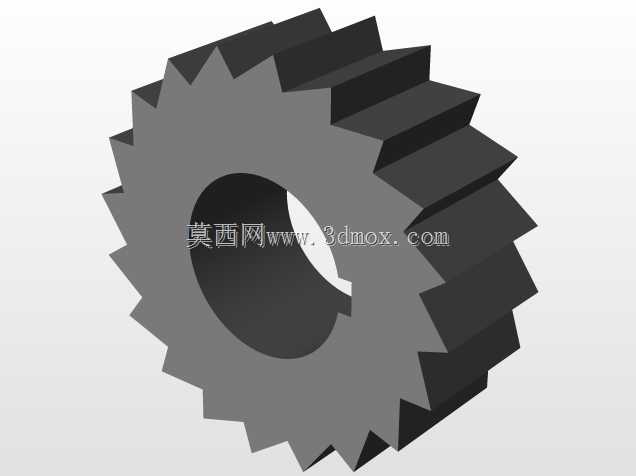

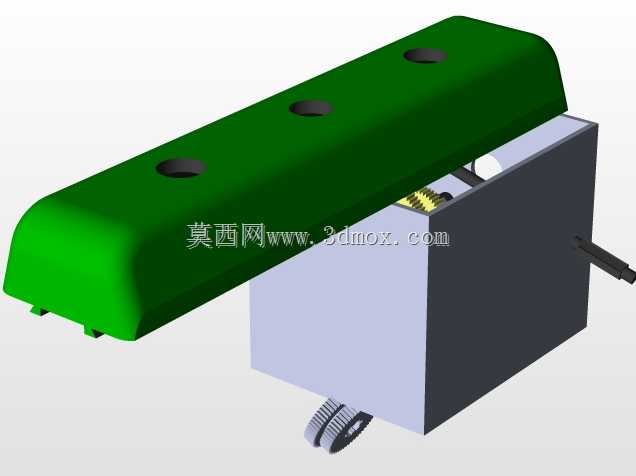

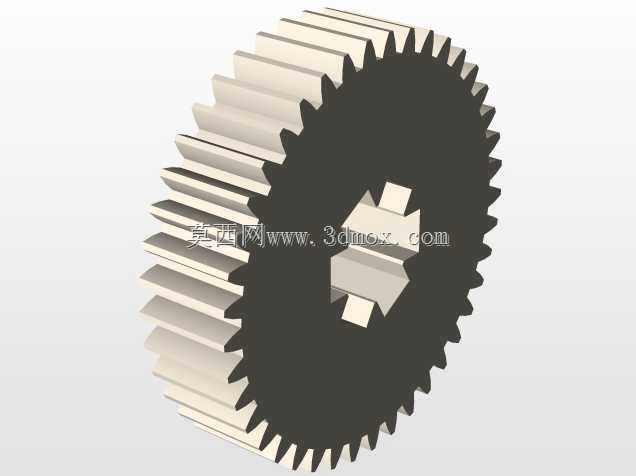

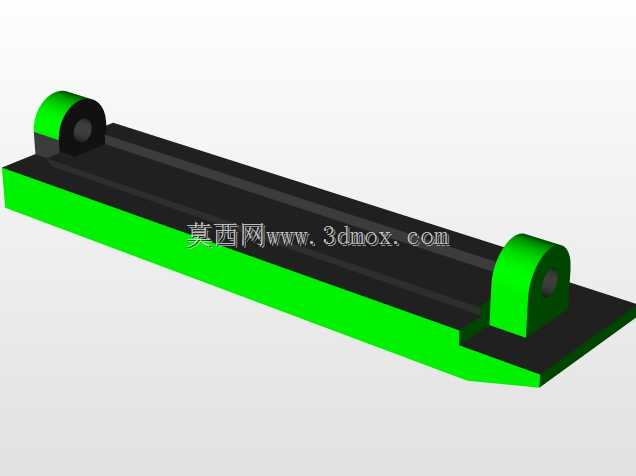

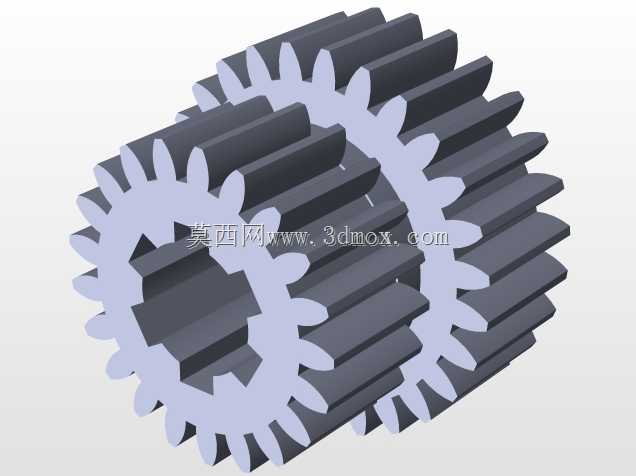

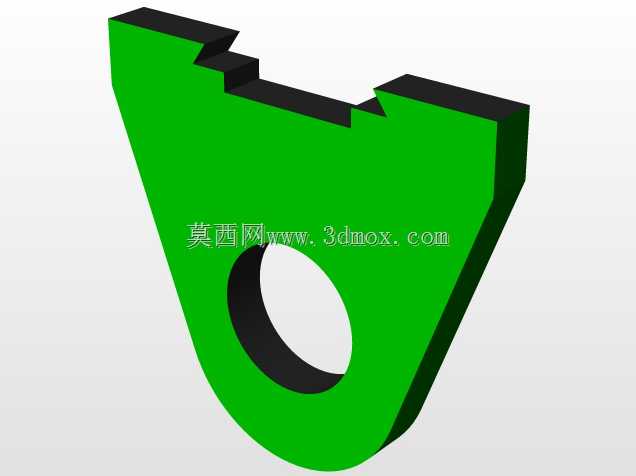

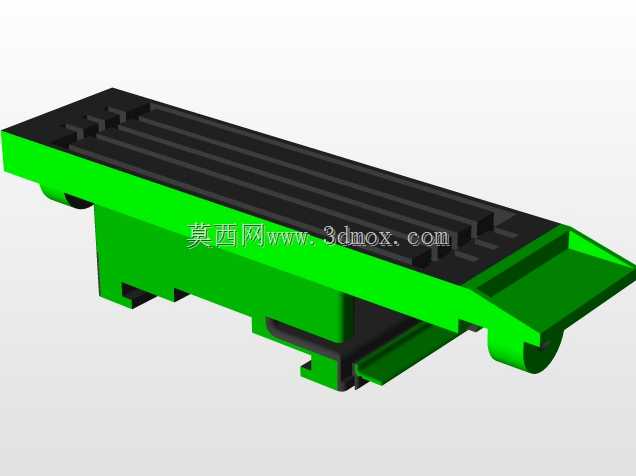

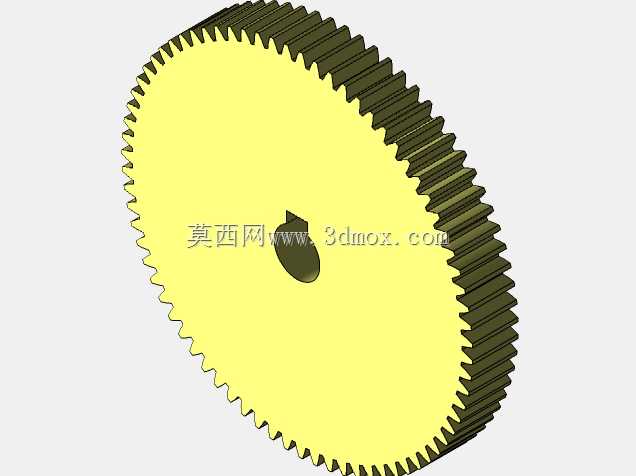

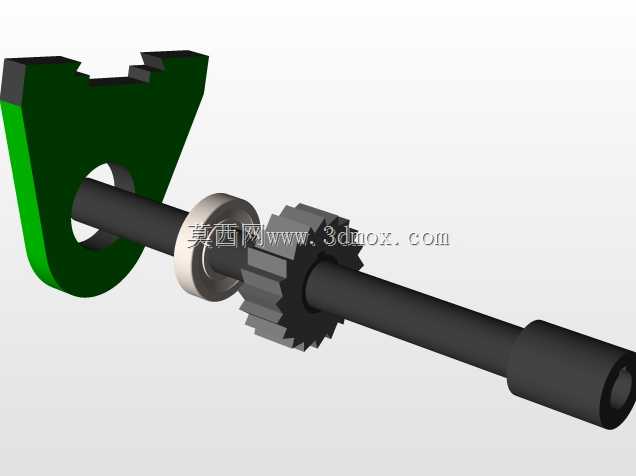

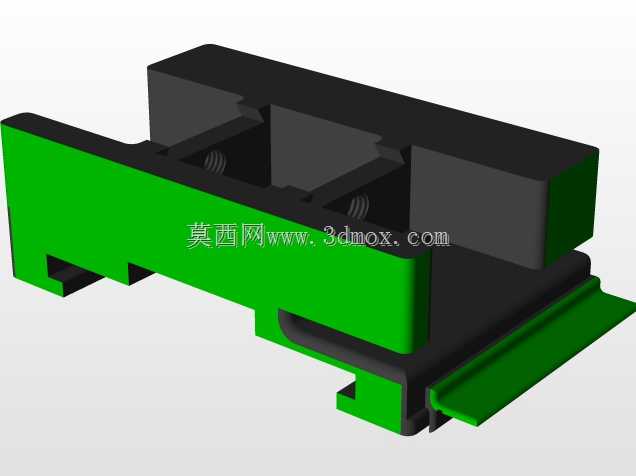

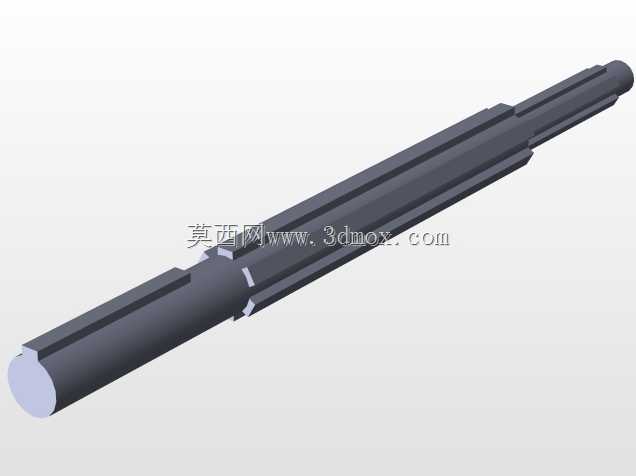

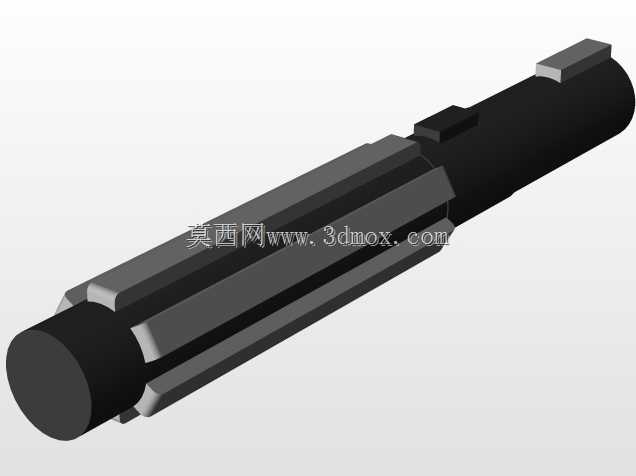

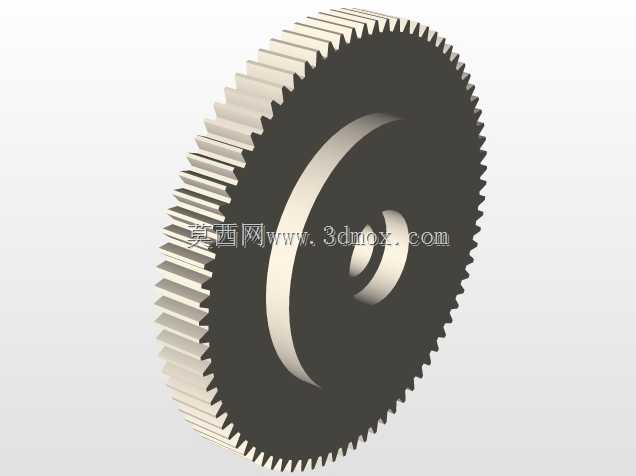

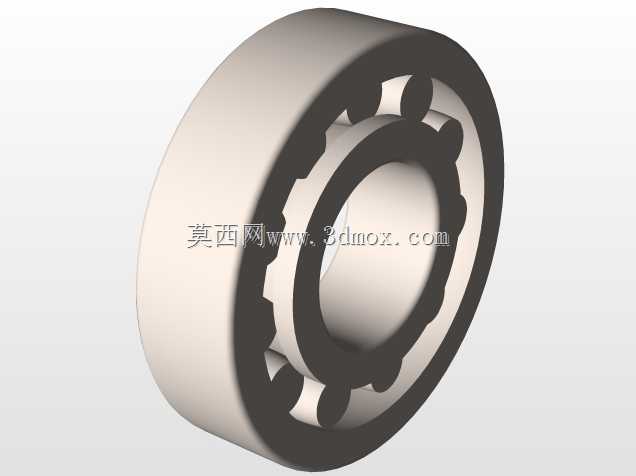

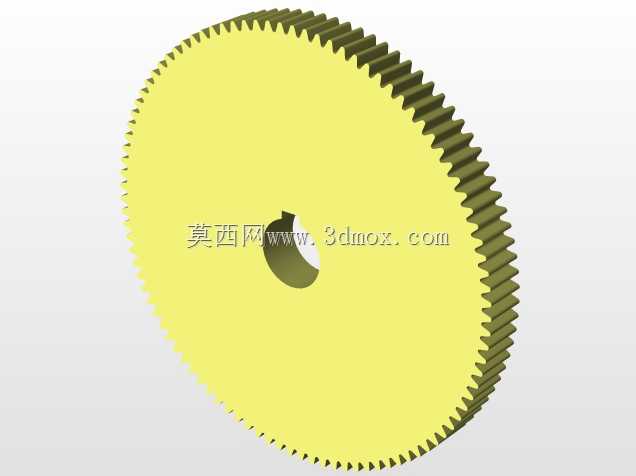

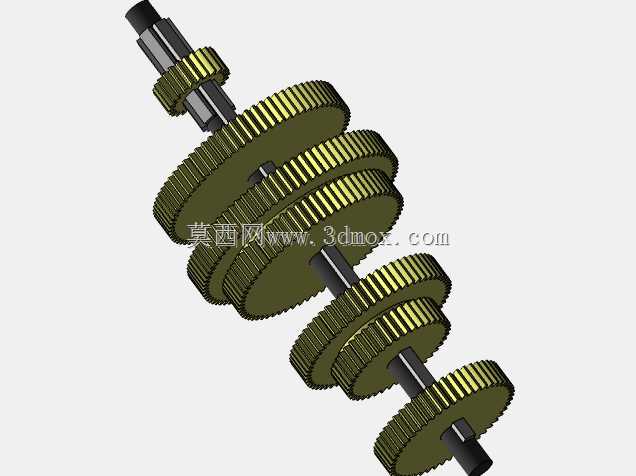

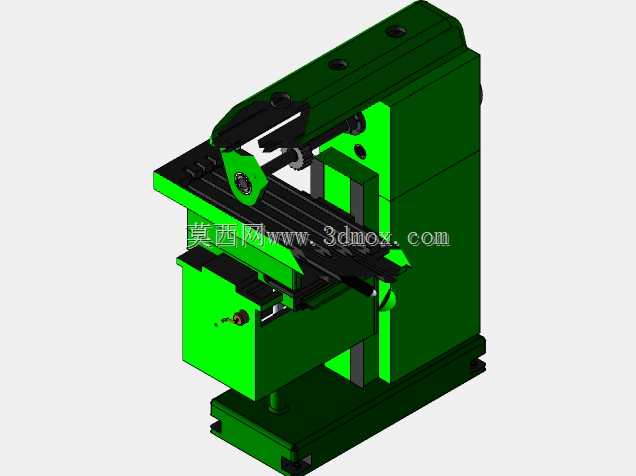

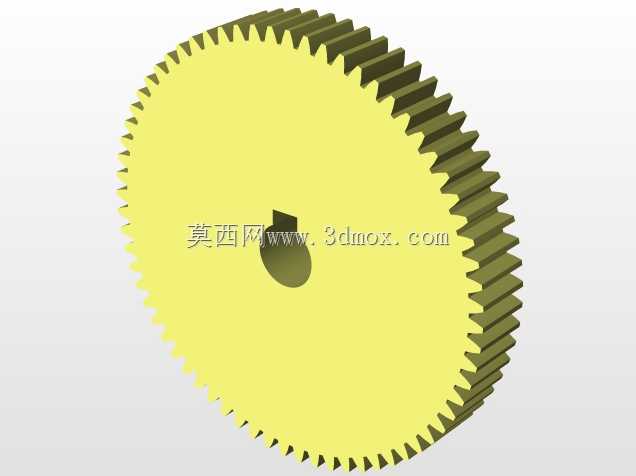

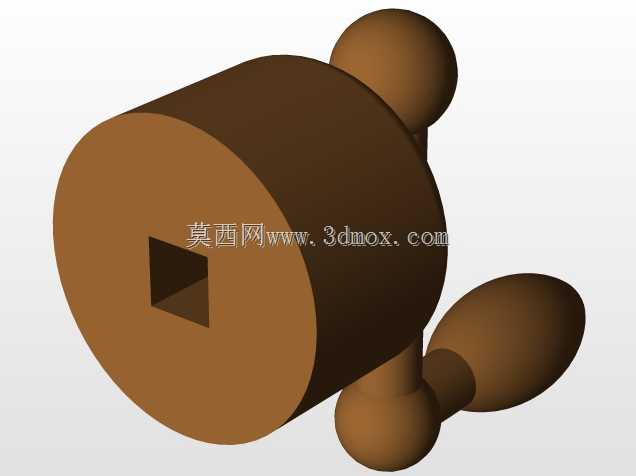

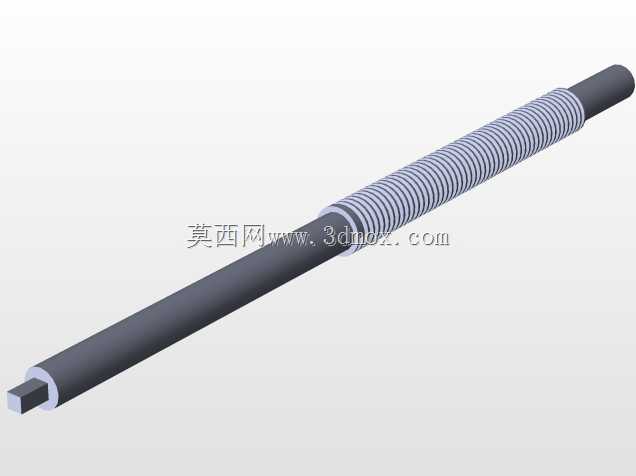

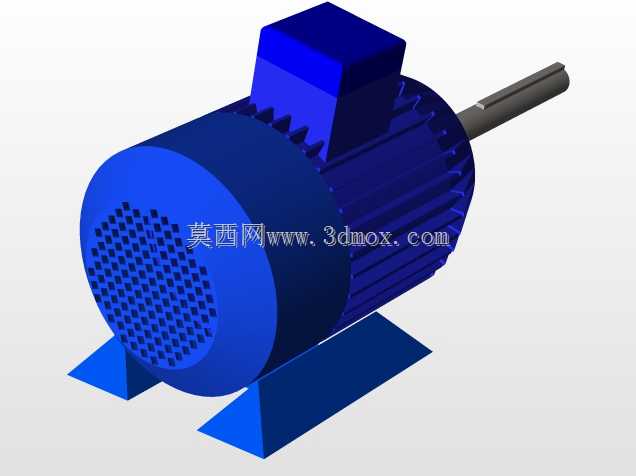

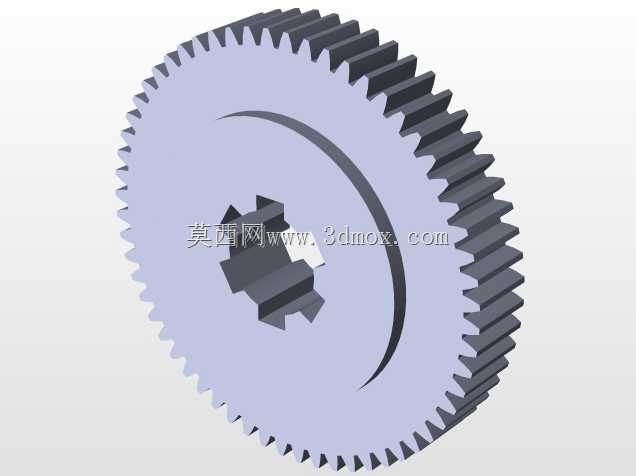

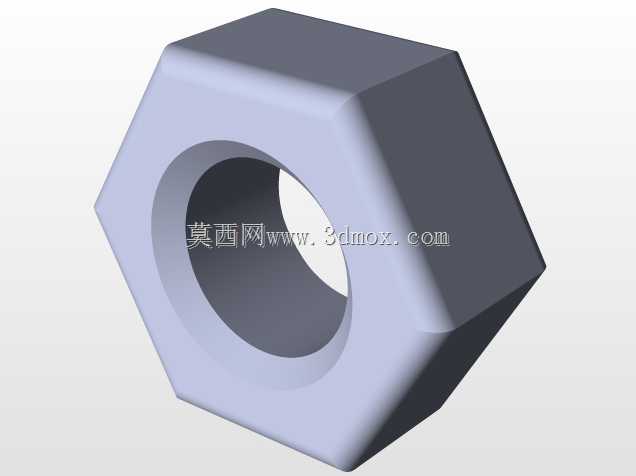

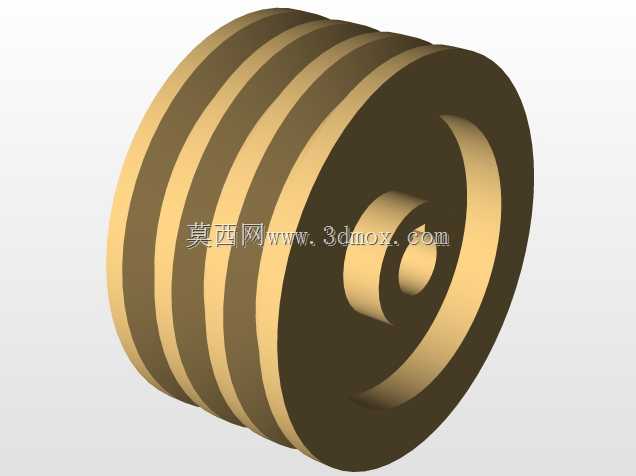

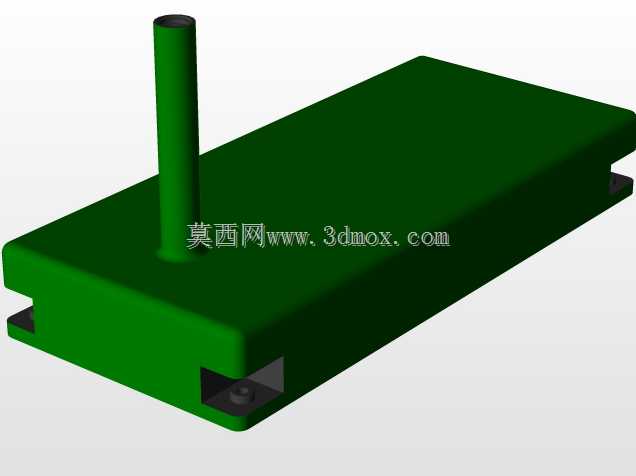

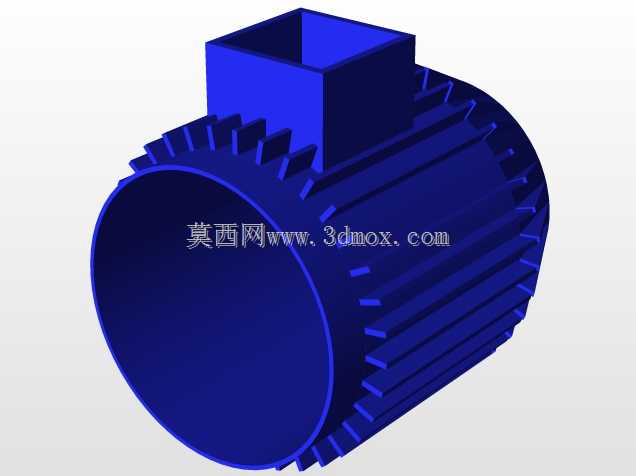

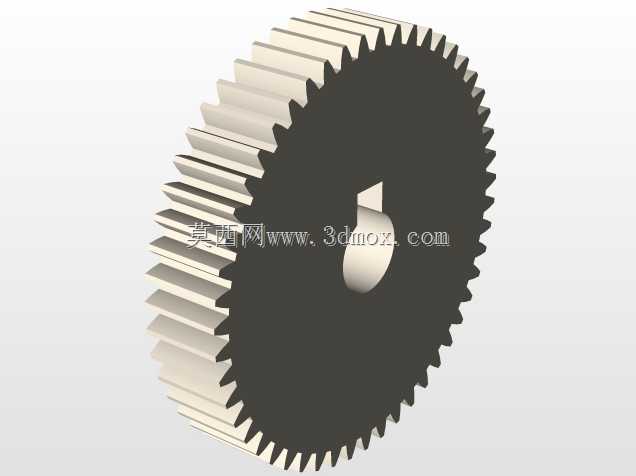

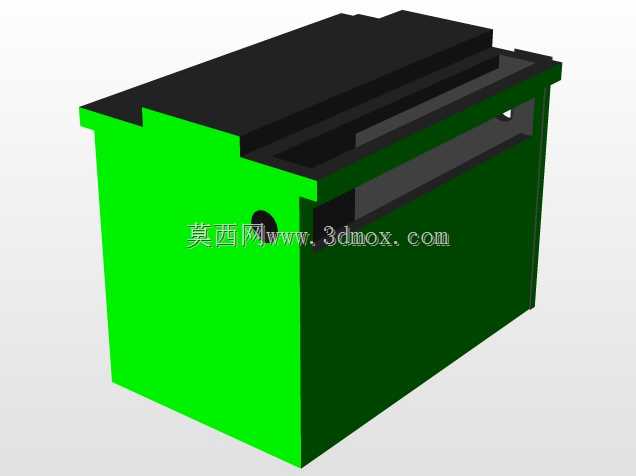

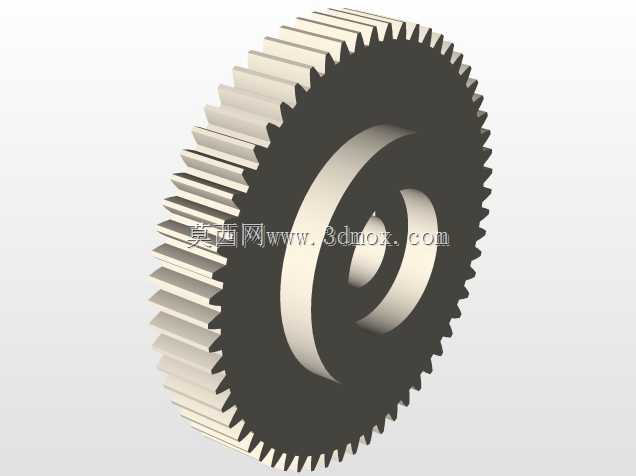

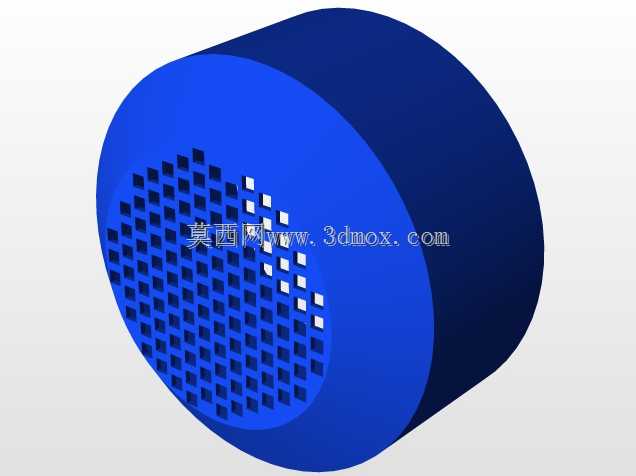

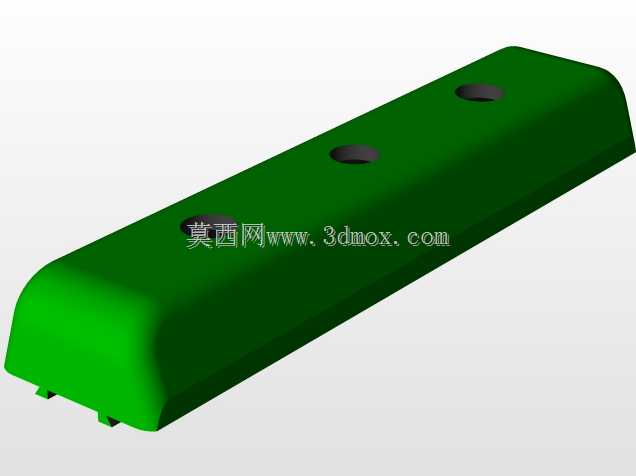

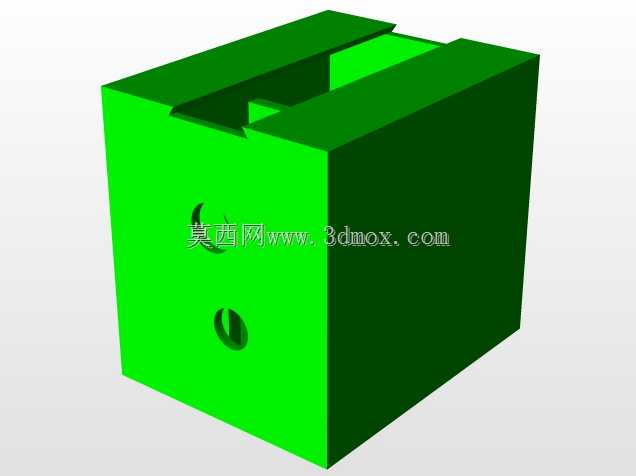

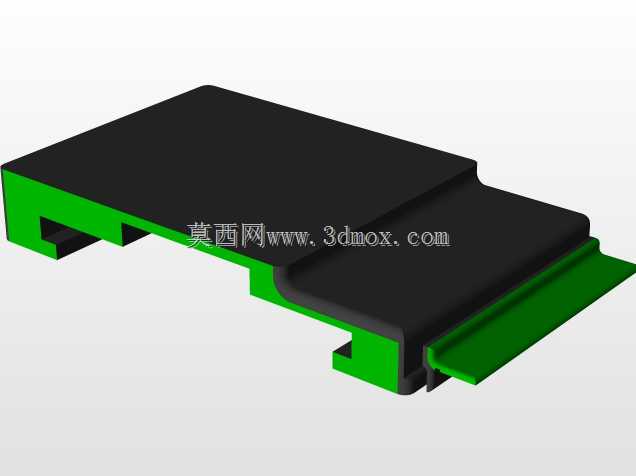

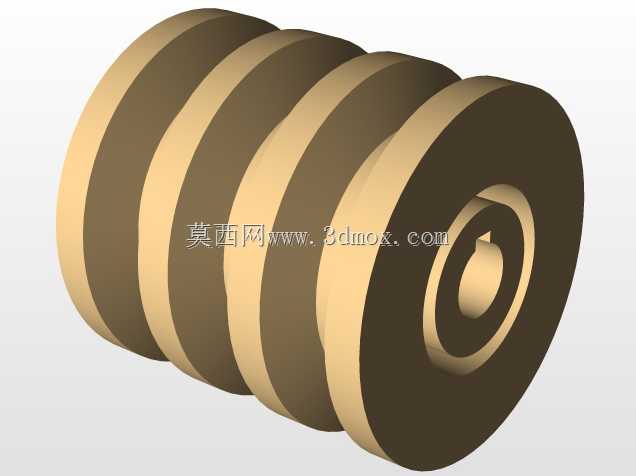

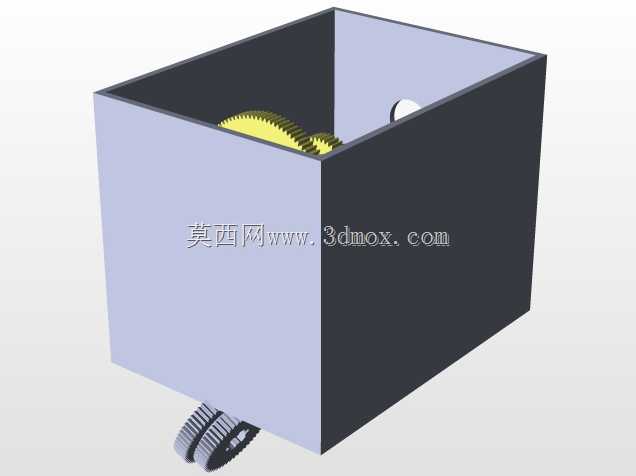

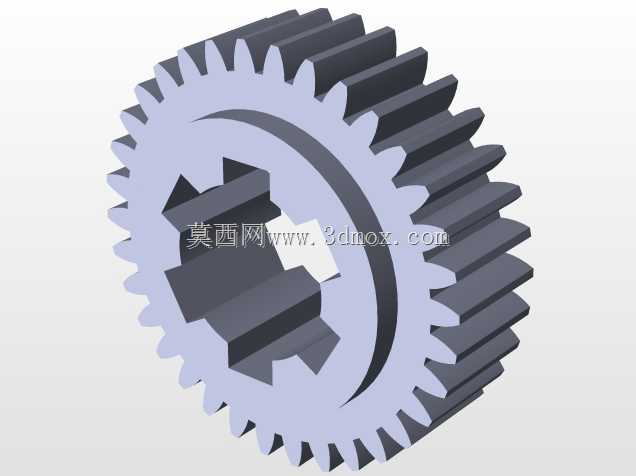

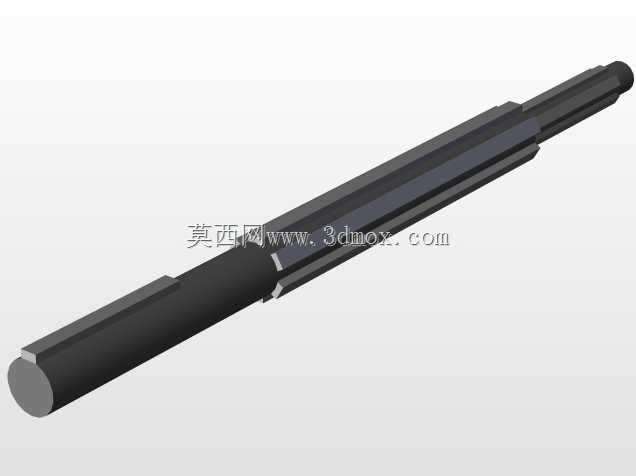

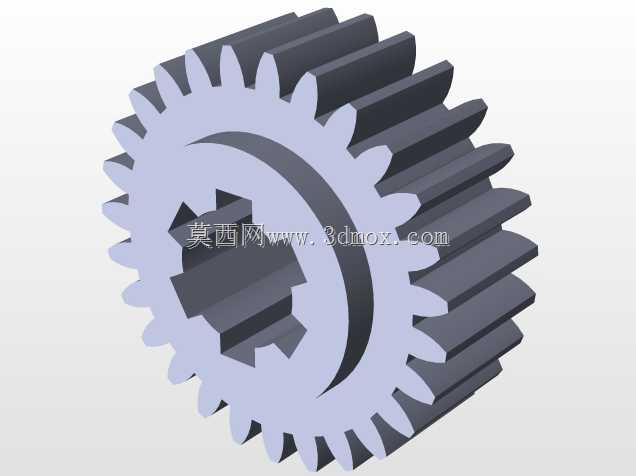

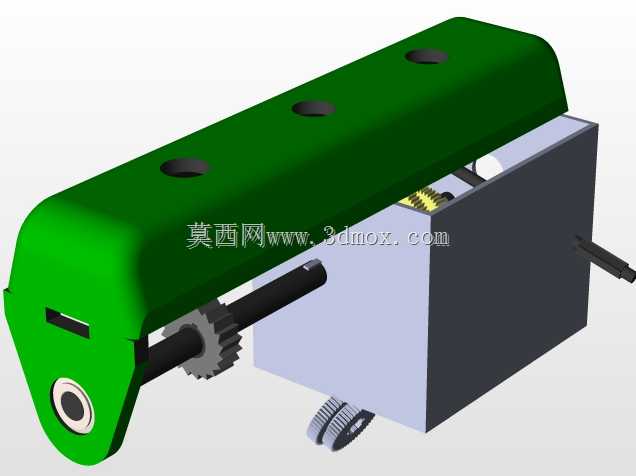

这款卧式铣床主要面向机械加工车间的中小批量零件生产场景，可适配各类平面、沟槽、齿轮、螺旋面及成型表面的铣削加工需求，在通用机械零件加工、工装夹具制造、设备维修配做等场景中均有广泛应用，能够替代老式卧铣完成多工序集中加工，减少工件多次装夹带来的定位误差，提升中小型结构件的加工精度一致性。从设备实际用途来看，该卧铣可搭配圆柱铣刀、盘形铣刀、成型铣刀等多种刀具，完成碳钢、铸铁、有色金属等常见金属材料的切削作业，配合分度头、回转工作台等附件还可拓展加工范围，完成花键轴、离合器、直齿锥齿轮等特殊结构零件的加工，适配维修车间、小型加工厂、职业院校实训场地等多种使用场景。在功能特性设计上，这款铣床采用床身、升降台、滑枕、悬梁的经典布局结构，床身作为整体承载基座，内部集成主轴传动系统，保证主轴运转的刚性与稳定性；悬梁可沿床身顶部导轨调整伸出长度，搭配刀杆支架为长铣刀杆提供额外支撑，降低长刀具切削时的振颤；升降台可沿床身垂直导轨完成上下进给运动，工作台可沿升降台导轨完成纵向、横向两个方向的进给，三个方向的进给运动相互独立，可根据加工需求实现手动进给或机动进给切换，操作手柄布局符合一线操作工人的使用习惯，进给方向的操作逻辑与通用卧铣保持一致，降低操作人员的学习成本。设计过程中重点优化了床身内部筋板布局，在不额外增加整体重量的前提下提升了床身的抗扭、抗弯刚度，减少重切削时的床身形变；升降台的导轨面采用加宽设计，提升工作台承载大工件时的运行稳定性，避免重载下导轨出现偏磨；悬梁的锁紧结构采用多点锁紧设计，相比老式单点锁紧结构，悬梁在重切削时的窜动幅度降低近四成，有效提升加工表面的光洁度。从安装边界与外形尺寸来看，该设备整体采用立式落地安装结构，底部床身底座预留有地脚螺栓安装孔，可直接固定在混凝土地基上，安装时需保证底座水平度误差控制在允许范围内，避免导轨长期偏载磨损；设备整体占地面积适配中小型加工车间的布局需求，左右方向预留足够的工作台纵向行程空间，前后方向预留升降台横向移动与操作人员操作站位空间，上方预留悬梁调整、刀具更换的操作空间，无需额外加高车间厂房即可完成安装部署；工作台的T型槽尺寸采用通用标准设计，可直接适配通用机床夹具、平口钳、分度头等常用工装，无需额外制作转接板即可快速装夹工件，缩短生产准备周期。
