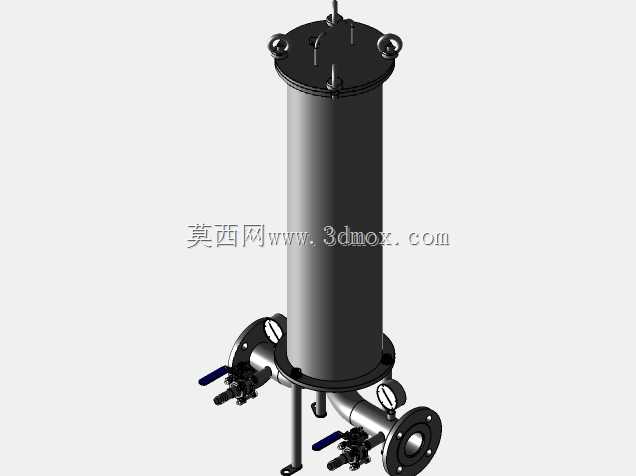

袋式过滤器支撑外壳结构设计

该过滤外壳主要应用于工业流体净化场景，适配单袋式过滤单元的安装需求，可广泛覆盖水处理、化工制程、食品饮料加工、润滑油净化等多个需要固液分离的作业环节，作为过滤单元的外部承载结构，承担着容纳滤袋、密封承压、对接管路的核心作用，是整套过滤系统中保障过滤流程稳定运行的关键结构件。在实际生产作业中，该外壳能够为内置滤袋提供稳定的密闭腔体，待过滤流体从入口进入腔体内部后，透过滤袋完成杂质截留，净化后的流体从出口排出，整个过程中外壳需要承受流体输送带来的压力，同时避免流体泄漏，保障过滤作业的密封性与安全性。设计过程中围绕滤袋的安装适配性展开，整体采用圆柱型腔体结构，匹配直径178mm的标准滤袋安装尺寸，腔体总长度设置为720mm，能够为滤袋提供充足的容污空间，支撑滤袋在过滤过程中不会因为流体压力出现过度形变，保障有效过滤表面积达到0.62㎡，可适配1μm、5μm、10μm、25μm、50μm、100μm、200μm等多种过滤精度的滤袋，满足不同工况下的过滤精度需求。结构设计上充分考虑安装与维护的便捷性，外壳两端预留标准管路对接结构，可快速接入现有流体输送管线，腔体的支撑结构做了加强处理，能够承受常规工业流体输送的工作压力，避免长期承压出现结构变形。同时外壳的内壁做了顺滑过渡处理，减少流体在腔体内部的流动死角，降低杂质残留的概率，在更换滤袋时能够快速完成腔体内部的清洁，减少维护作业的工作量。安装边界方面，该外壳的径向尺寸围绕滤袋直径做了最小化优化，在保障结构强度的前提下尽可能缩小设备占用空间，可适配支架安装、壁挂安装等多种安装方式，能够灵活适配不同场地的安装空间需求，不管是新建过滤系统的搭建，还是现有过滤设备的升级替换，都能够快速完成适配对接，降低现场改造的成本。在实际运行过程中，该外壳结构能够稳定支撑滤袋完成过滤作业，有效拦截流体中的固体颗粒杂质，保障下游流体的洁净度满足生产工艺要求，同时稳定的结构设计能够减少设备故障概率，延长整套过滤系统的维护周期，降低生产过程中的运维成本。
