液压系统带填充喷嘴空气过滤器结构设计

这款带填充喷嘴的空气过滤器，主要应用于各类开式液压系统的油箱通气环节，在工程机械、重型锻压设备、冶金液压站、注塑机液压系统等场景中承担核心防护作用。在液压系统实际运行过程中，油箱内的油液会随着执行元件的往复动作出现液面的快速升降，液面下降时油箱内部会形成负压，若没有可靠的通气过滤装置，外界携带粉尘、金属碎屑、水汽的空气会直接进入油箱内部，持续污染液压油液，加速液压泵、控制阀、油缸等核心元件的磨损，轻则导致阀组卡滞、系统压力不稳，重则引发元件拉伤、密封件损坏、系统泄漏等严重故障，而这款过滤器正是为解决这一问题设计的专用部件。

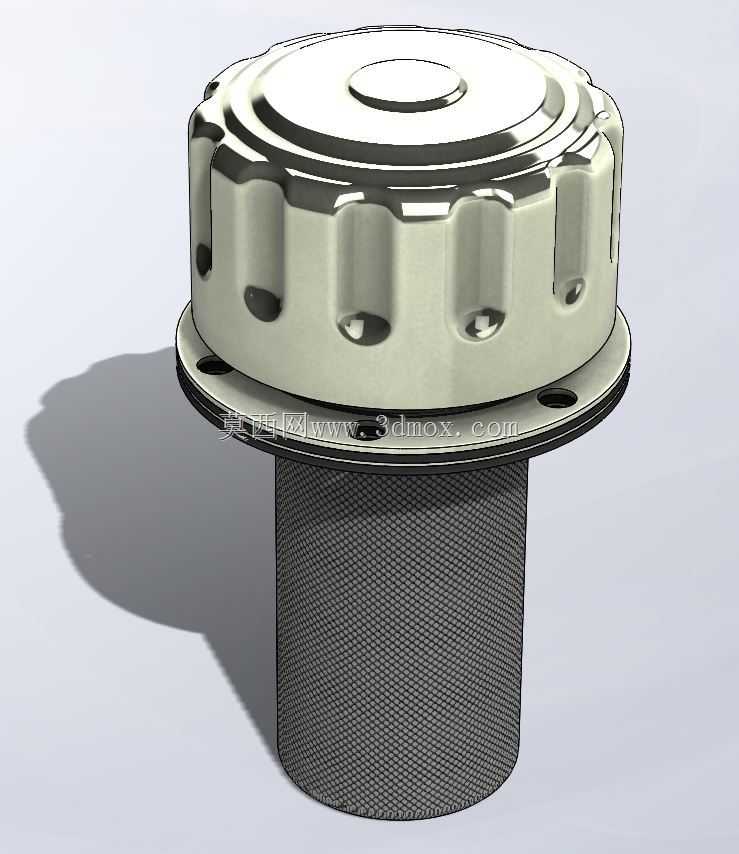

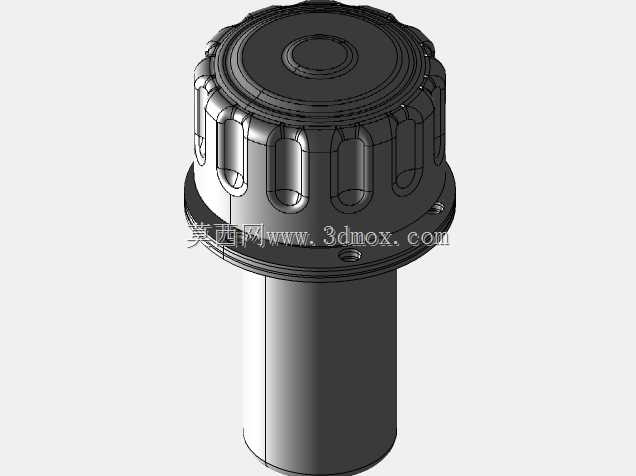

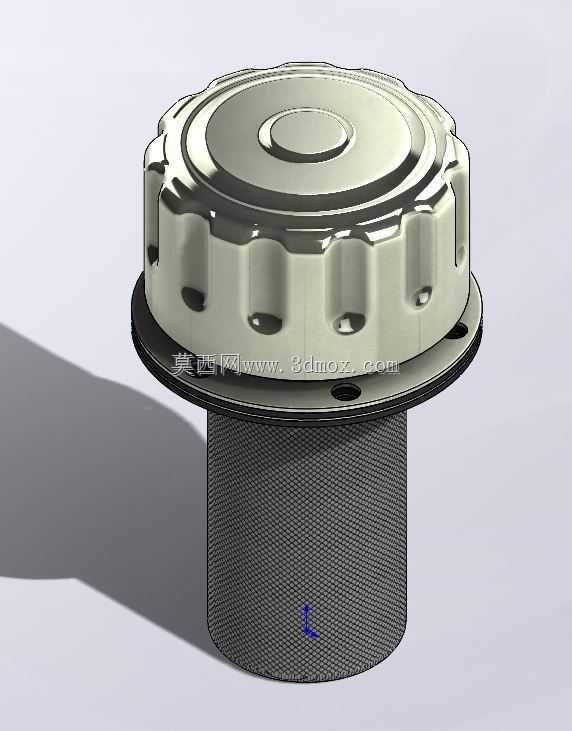

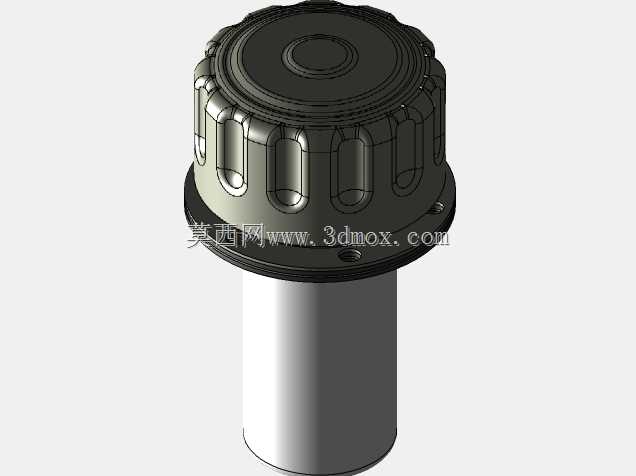

从功能特性来看，该过滤器采用上下分体式结构设计，上部为带多道通气槽的金属端盖，端盖边缘做了防滑齿形结构，方便日常维护时徒手旋开进行滤芯更换，端盖内部集成了填充喷嘴结构，可在补油时直接通过该结构加注液压油，无需额外打开油箱盖，既减少了补油过程中外界杂质进入油箱的概率，也提升了现场维护的便捷性。下部的过滤段采用金属网烧结滤芯结构，过滤精度适配常规工业液压系统的通气防护需求，既能保证空气顺畅通过，平衡油箱内外压力，避免油箱因负压出现吸瘪、油封被吸脱的问题，也能有效拦截外界空气中10μm以上的固体颗粒杂质，同时端盖内部设置的挡油结构可避免油箱内油液晃动时从通气口溢出。

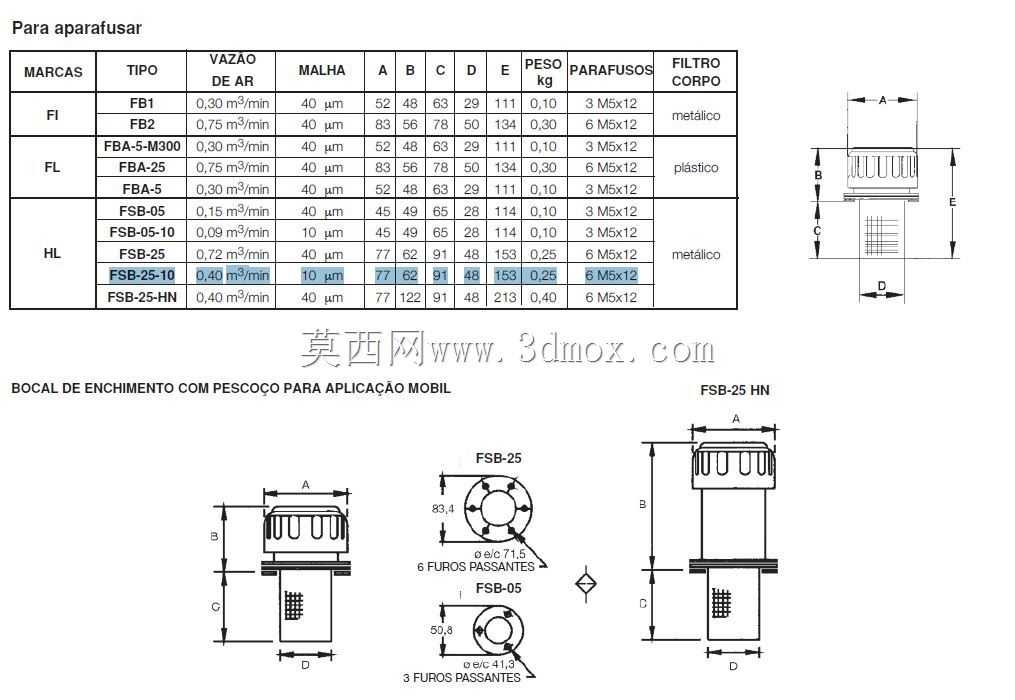

从设计思路上，这款过滤器充分考虑了液压系统的实际使用工况，安装法兰采用标准圆形法兰结构，法兰上预留的均匀分布的安装孔可直接适配市面上多数常规开式油箱的顶部安装位，安装时仅需在油箱顶板开出对应尺寸的安装孔，通过螺栓即可完成固定，法兰与油箱接触面预留了密封槽，安装时搭配耐油橡胶密封圈即可实现可靠密封，杜绝安装位置的渗漏问题。下部滤芯段的长度经过精准核算，安装完成后滤芯完全伸入油箱内部气相空间，不会接触油箱内的最高油位，避免油液长期浸泡滤芯影响通气效率，同时整体外形紧凑，上部端盖的最大外径小于常规液压油箱的安装预留空间，不会和油箱周边的管路、阀组产生安装干涉，端盖顶部的平面结构也方便在设备日常巡检时观察过滤器的安装状态，及时发现松动、渗漏等异常情况。在实际配套使用中，这款过滤器可适配不同容积的开式液压油箱，既能满足小型液压站的通气防护需求，也能在中型、重型液压设备的油箱上稳定工作，有效延长液压油的更换周期，降低液压系统的故障概率，减少设备的日常维护成本。
