五组接线端子小型母线接线排结构设计

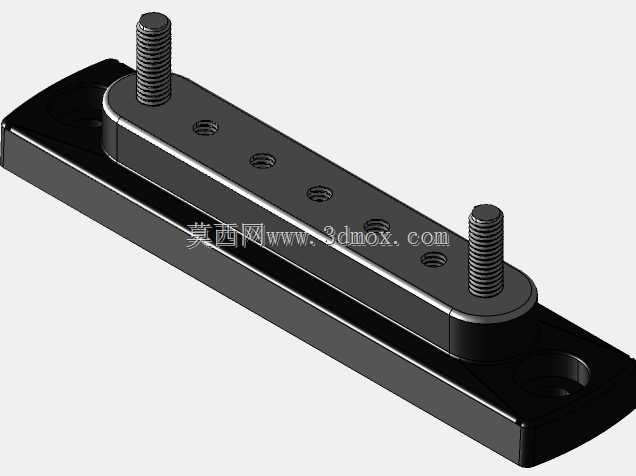

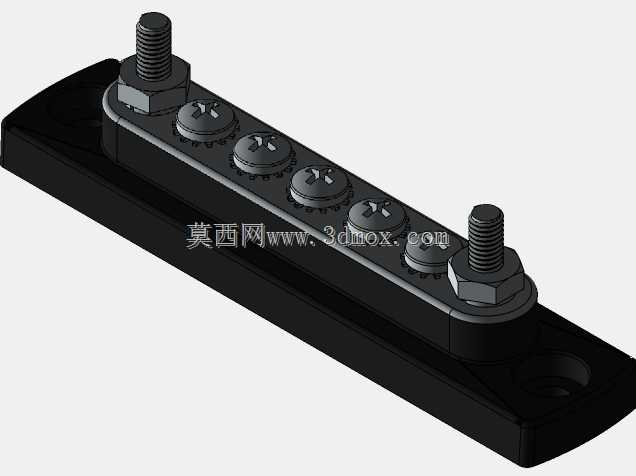

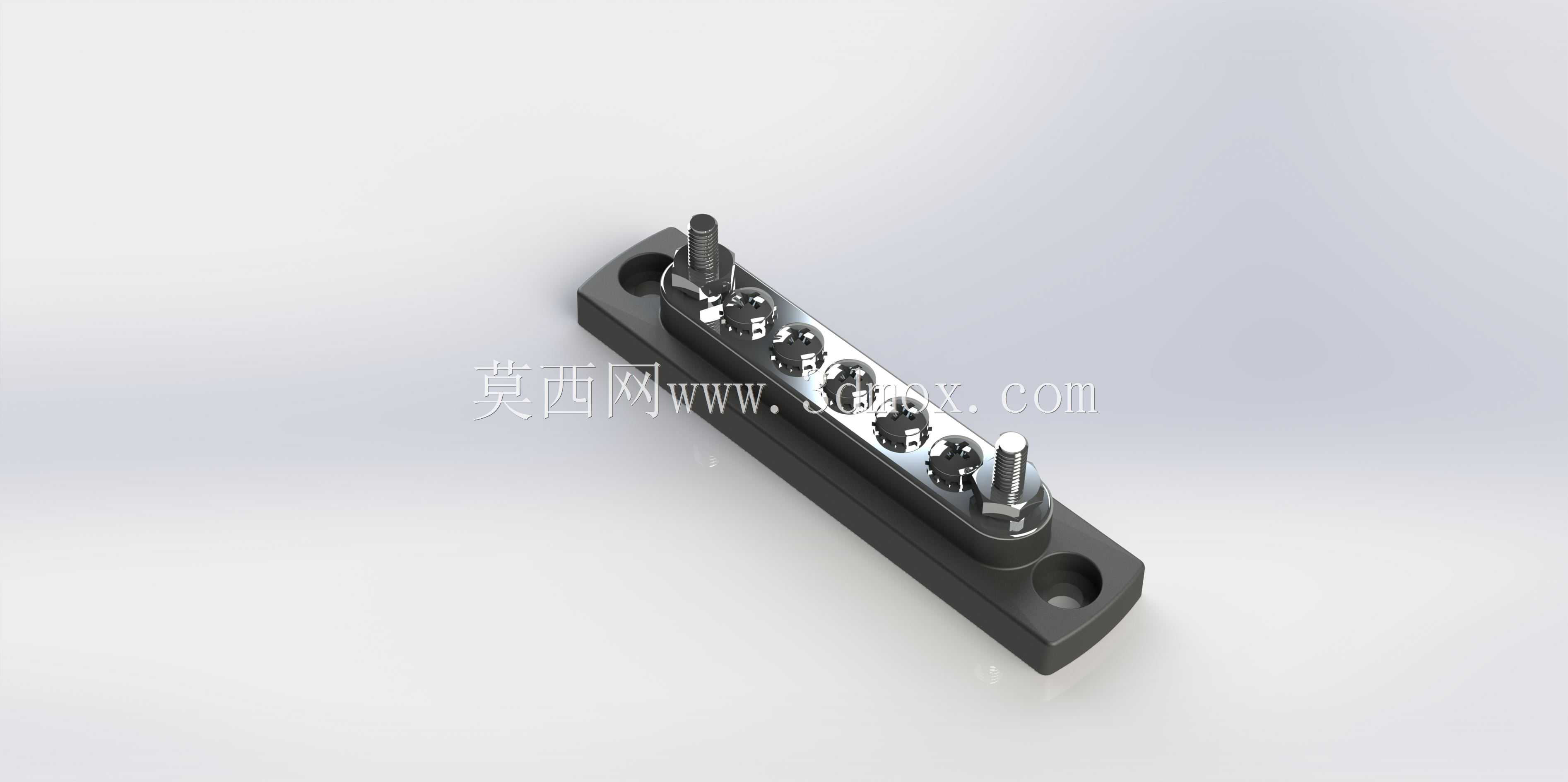

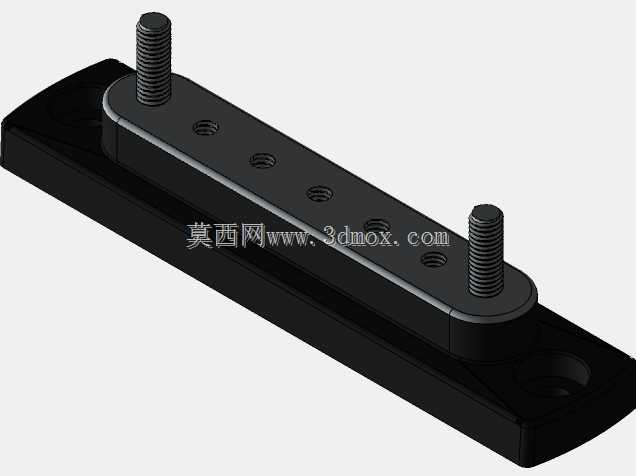

该小型母线接线排主要应用于低压电气控制回路、小型配电单元、工业设备内部接地系统、电子仪器集成接线场景中，作为多回路导线汇流、公共接地端统一接驳的核心导电连接件，能够将分散的多组接地导线、回路零线统一汇集到指定公共接地点，避免多导线零散接线带来的接触不良、接线杂乱、检修排查困难等问题，在小型工控面板、保险丝继电器组合面板、通讯设备配线架、小型电源模组内部都有极高的使用频次。这款接线排设置有五组螺丝接线端子位，可同时接入五路不同线径的接地导线或回路零线，两端配置两个大规格固定螺柱，用于将整个母线排与公共接地端或主汇流排进行可靠连接，接线端子采用压紧式螺丝结构，接线时将剥除绝缘层的导线端头插入端子孔位后拧紧顶部螺丝，即可通过螺丝底部的压片将导线牢牢压紧，保证导电接触面积充足，避免长期使用过程中出现松动、氧化导致的接触电阻升高、发热打火等安全隐患。整体采用长条形基座设计，绝缘基座选用高强度绝缘工程材料制作，具备优秀的绝缘性能与结构强度，能够耐受常规工业环境下的温度变化、震动冲击，同时将所有带电导电部件完全隔离，避免不同回路之间出现短路风险。基座两端预留有沉头安装孔，可通过螺丝直接将整个接线排固定在设备面板、安装导轨或设备内壁上，安装孔位间距经过标准化设计，能够适配多数常规小型电气面板的安装预留位置，不需要额外进行打孔改造即可完成装配。设计过程中重点参考了同类型成熟接线排的结构优势，在保证接线容量、导电性能满足100安培以内载流需求的前提下，尽可能压缩整体外形尺寸，缩小安装占用空间，适配小型化、集成化电气设备的内部安装空间限制；所有接线端子的螺丝规格统一，现场接线与后期维护时仅需单种规格工具即可完成所有接线操作，降低运维工具配置要求。导电排部分采用高导电率金属材质加工，表面做防氧化处理，既保证导电过程中的压降控制在合理范围内，也能避免长期使用过程中氧化锈蚀导致的导电性能下降，端子压接位置做了防滑纹路处理，导线压紧后不会出现拉扯滑脱的问题，整体结构紧凑，安装边界清晰，既可以独立作为汇流接线部件使用，也可以作为集成电气面板的内置配件完成整机组装。
