巴斯曼RTMR保险丝继电器盒结构设计

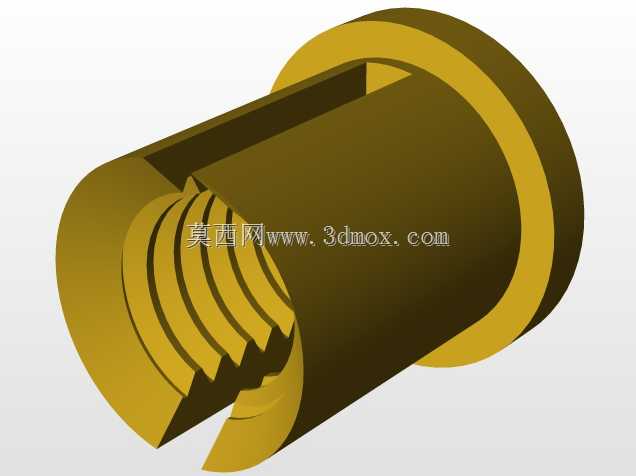

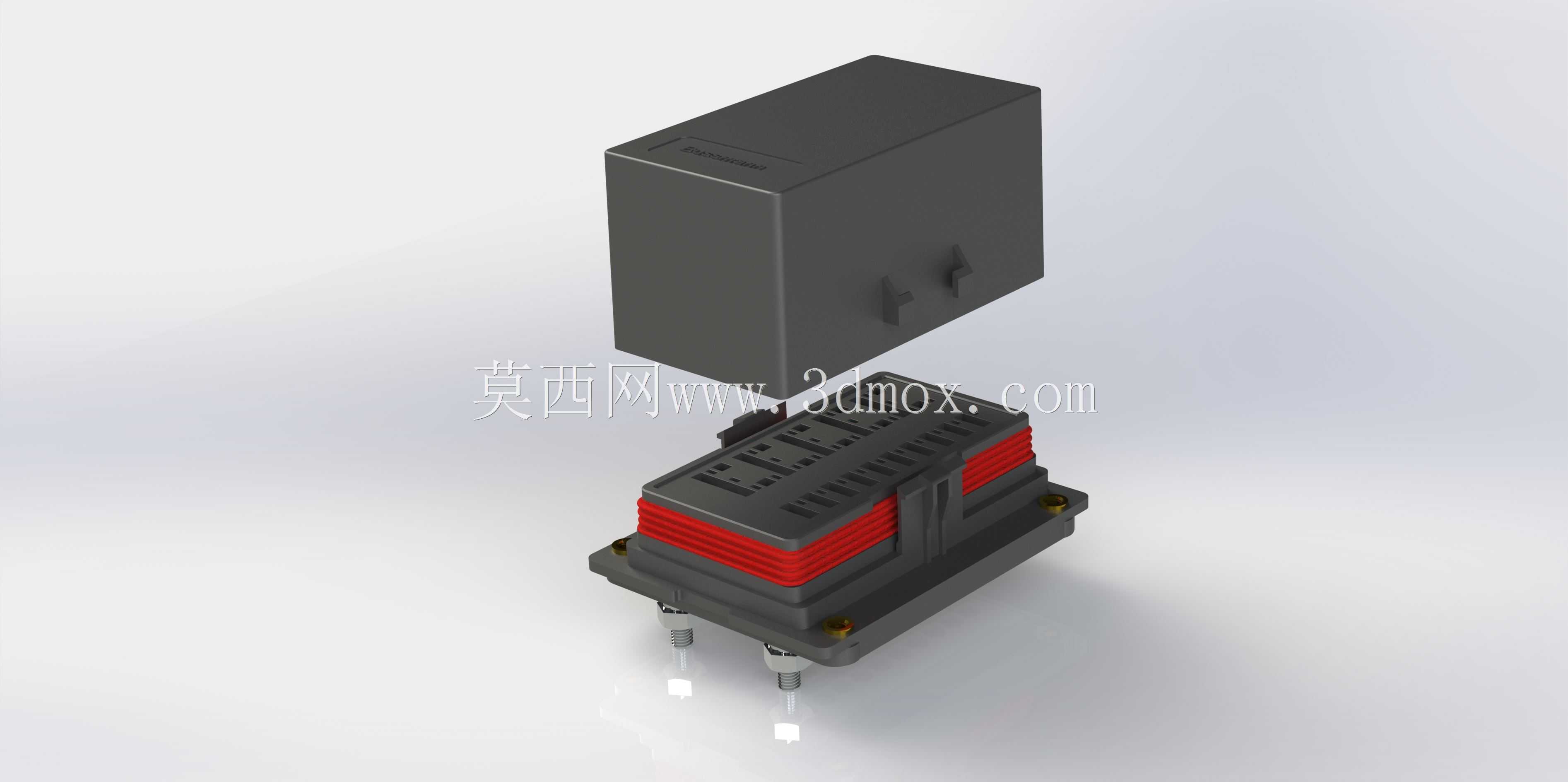

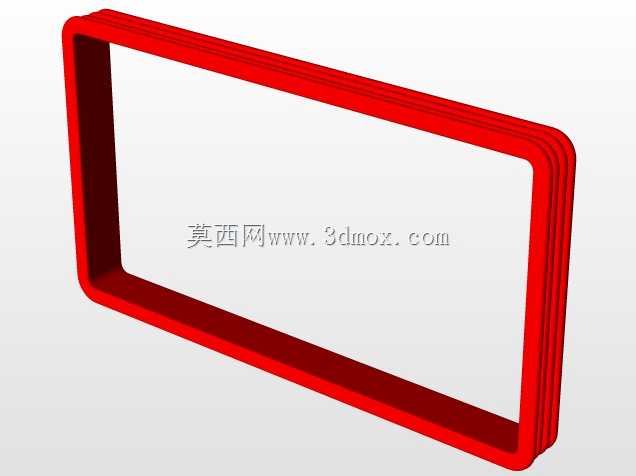

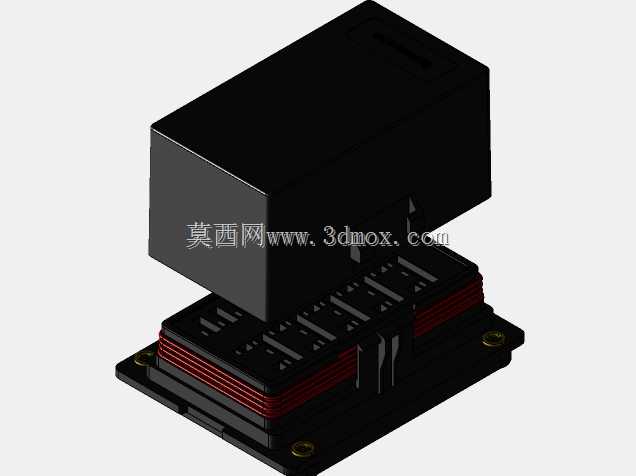

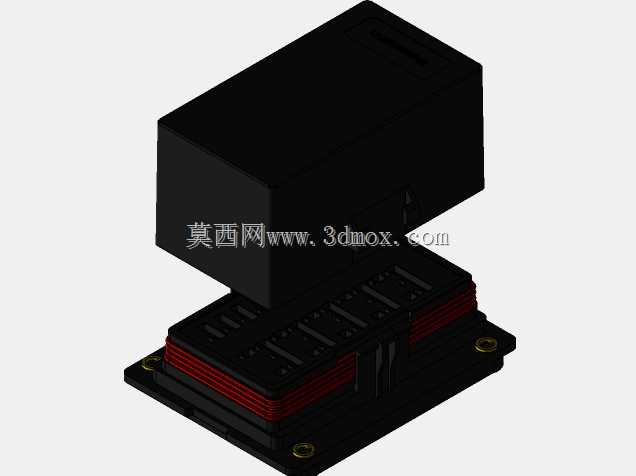

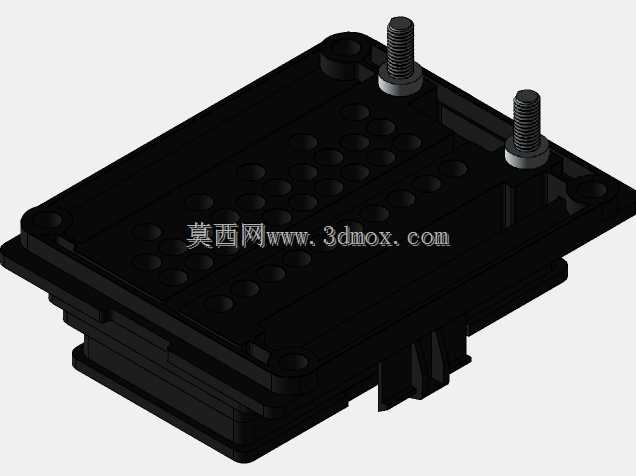

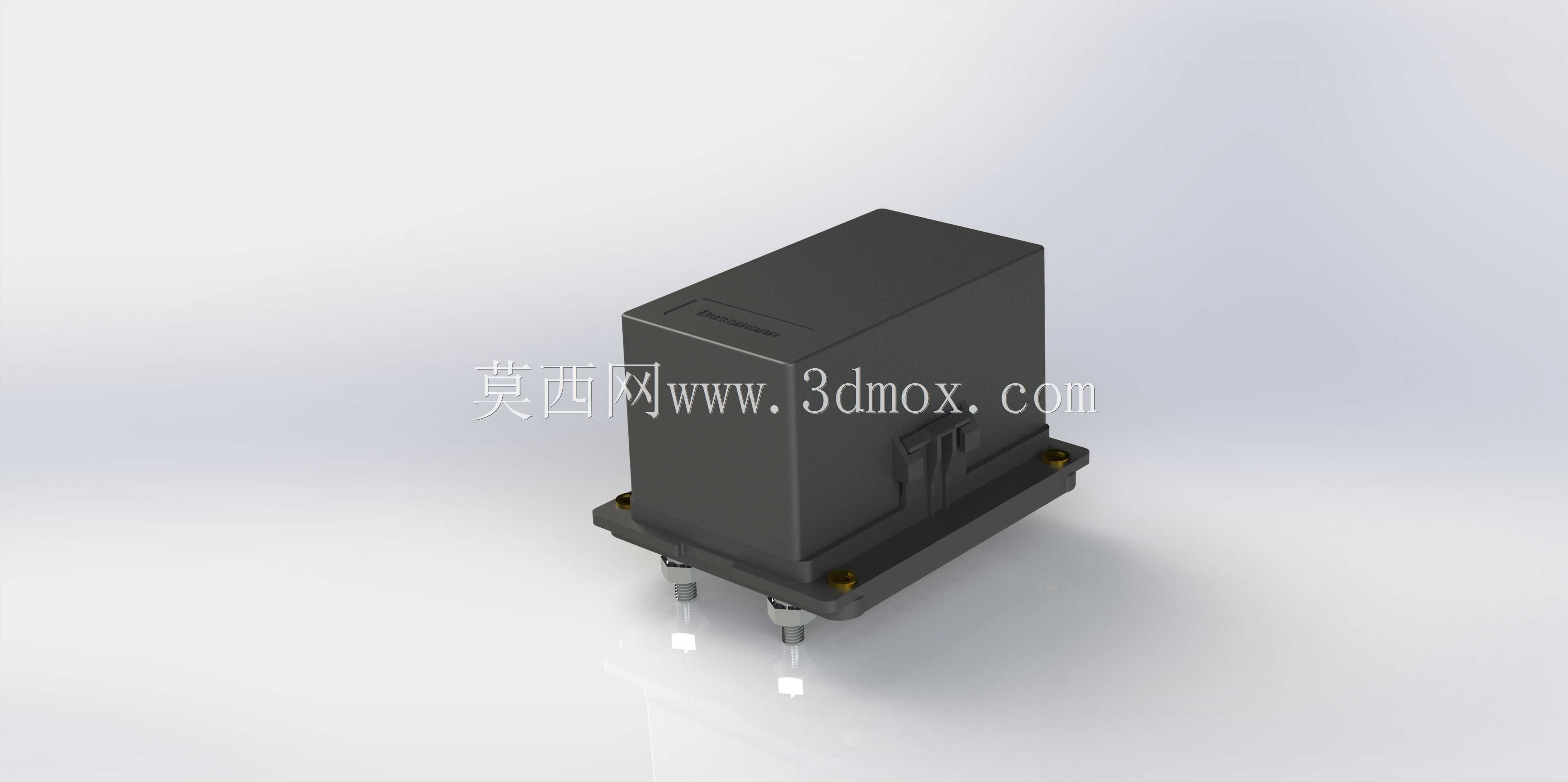

在车载低压配电、工业控制柜铝面板集成设计场景中，这类保险丝继电器集成盒是配电回路保护与负载通断控制的核心载体，主要承担回路过载熔断保护、继电器触点通断切换的功能，将多回路保护器件与控制元件集成在单一壳体内，减少面板开孔数量，简化柜内布线走向，降低多器件分散安装带来的接线差错率。本次建模针对巴斯曼15303-2-2-4规格的RTMR系列产品做实体外观还原，建模过程中没有构建内部的熔断芯、继电器线圈、触点等精细构件，核心目标是为铝制保险丝面板的开孔布局、安装避让、周边部件干涉检查提供准确的外形参考，避免面板开模或机加工后出现装配错位、间隙不均的问题。从安装边界来看，模型完整还原了产品底部的插针接线端结构，两个外露接线插针的中心距、伸出壳体底面的长度都按照实物尺寸做了等比例还原，设计面板开孔时需要预留插针穿过的通孔尺寸，同时要考虑插针尾部接线端子的压接空间，避免面板背部走线与插针端子产生硬干涉。壳体部分采用上下分层结构，上层为继电器安装腔体，下层为保险丝排布区域，侧面红色密封胶条的结构也做了还原，设计面板安装槽时需要对应胶条位置预留密封压合余量，保证装配后胶条有15%-20%的压缩量，满足IP防护的基本要求。建模时将壳体的安装固定孔位做了精准定位，四个角的固定安装点相对壳体基准边的位置偏差控制在0.1mm以内，方便设计人员直接提取孔位坐标用于面板钻孔加工，不需要反复核对实物测量尺寸。对于做铝面板集成设计的工程师来说，这类实体模型可以直接导入装配环境，模拟整个保险丝继电器盒插入面板后的突出高度，核对面板外侧的操作空间是否满足继电器拨动手柄的操作行程，同时检查面板背部的壳体深度是否与柜内其他元器件产生空间冲突，提前规避装配阶段才发现的空间不足问题。模型的外观分型线、表面防滑纹理都做了简化处理，不影响整体装配尺寸校验的前提下减少了模型面数，提升大装配环境下的运行流畅度，适合用于整机配电布局的方案评审、安装干涉检查、面板开孔图导出等设计环节，不需要额外再对模型做简化处理就能直接调用。
