40mm规格电脑散热风扇带连接器结构

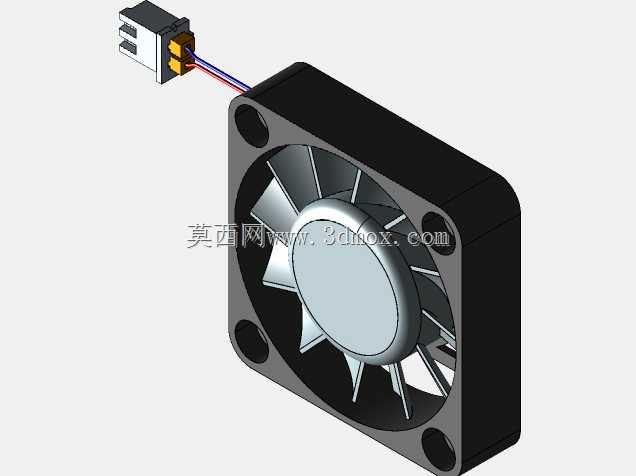

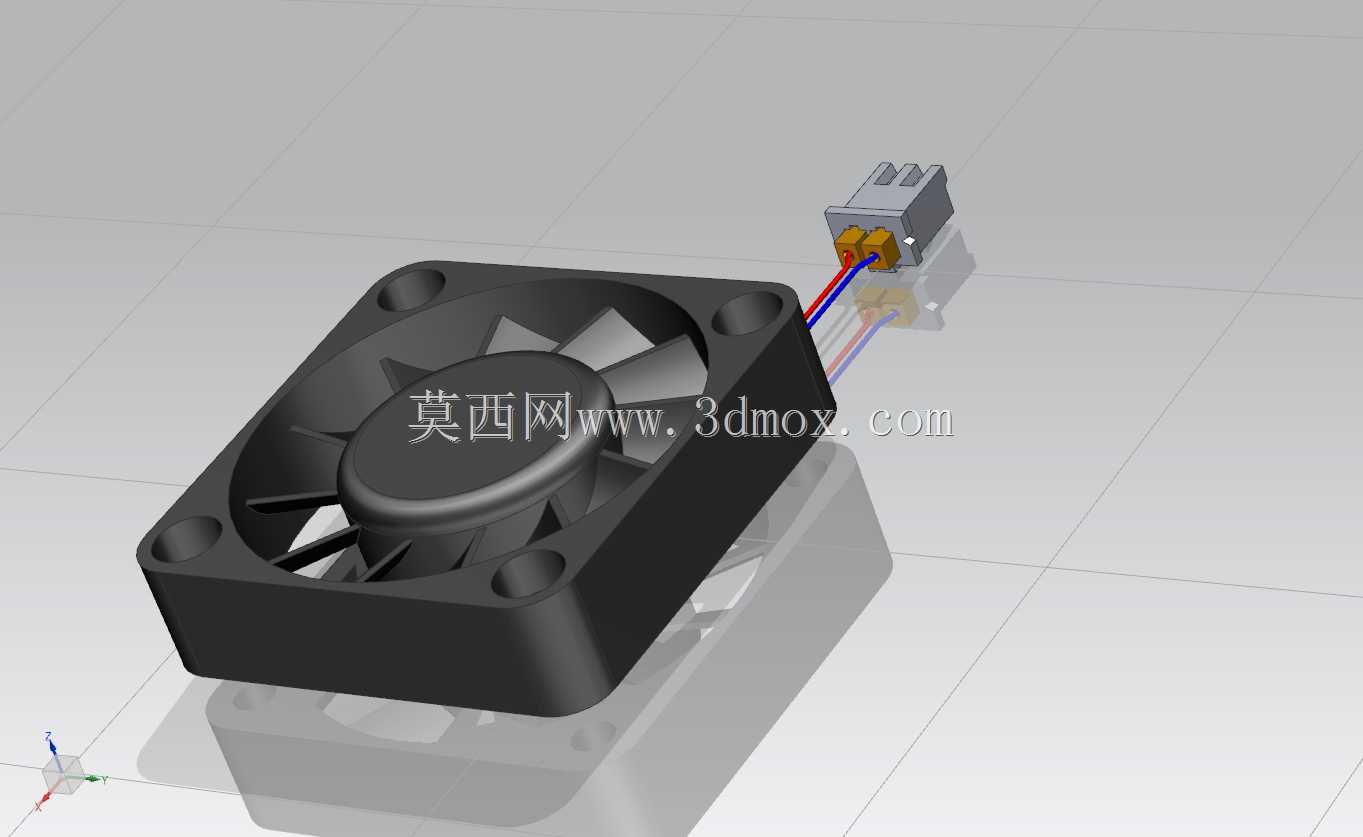

这款40×40×10规格的轴流散热结构，是消费电子、小型工控设备散热场景中极为常用的风冷组件，核心作用是通过定向气流带走电子元件工作产生的积热，避免芯片、功率器件因温度过高出现性能降频、寿命衰减甚至硬件烧毁的问题，广泛应用在迷你主机、嵌入式工控板、小型网络交换机、桌面级存储设备、显卡辅助散热位等对安装空间有严格限制的场景中。整套结构完整还原了成品散热组件的全部构成，包含扇框、叶轮、内置驱动承载结构以及配套的2英寸供电连接器，没有省略任何装配细节，能够直接用于结构装配干涉校验、散热风道仿真参考、周边配套结构设计对接。从设计逻辑来看，扇框采用方形切角的外轮廓，四个角位预留了标准的沉头安装孔，安装孔的孔距完全匹配行业通用的40mm风扇安装规范，沉头深度适配常规的M3自攻螺丝或者减震胶钉，安装后扇体不会突出安装平面，能够完美贴合散热鳍片或者设备通风网面，避免出现安装间隙导致的气流漏损，保障风冷散热的效率。扇叶部分采用七叶大倾角的曲面设计，在有限的10mm轴向厚度内尽可能做大了叶轮的有效做功直径，叶片的曲面弧度经过气流优化，能够在较低的转速下输出足够的静压，既可以吹透密集的铝制散热鳍片，也能兼顾运行时的噪音控制，避免小尺寸风扇高转速下的尖锐风噪问题。扇框的中心轮毂位置做了同心圆的加强结构，既可以承载内部的驱动轴承与电机结构，也能避免高速转动时的结构共振，提升扇体运行的稳定性。配套的2英寸连接器采用标准的插接式结构，端子部分预留了红黑供电线的走线位，线材的长度与弯折半径做了合理的约束，既能够满足主板供电插针的接线距离要求，也不会因为线材过长干扰扇叶转动或者周边其他元件的装配，连接器的卡扣结构做了细节还原，插接后能够实现自锁，避免设备运输或者震动过程中出现接线松脱导致的风扇停转问题。整套结构的外形尺寸严格控制在40×40×10mm的边界内，没有超出安装尺寸的突出结构，能够直接嵌入对应规格的设备安装位，不需要额外修改周边结构的避让尺寸，对于需要做小型电子设备散热系统设计的结构工程师来说，可以直接调用这套结构完成整机的装配布局，省去自行测绘建模的时间，也能避免自行建模出现的安装尺寸偏差导致的装配干涉问题。
