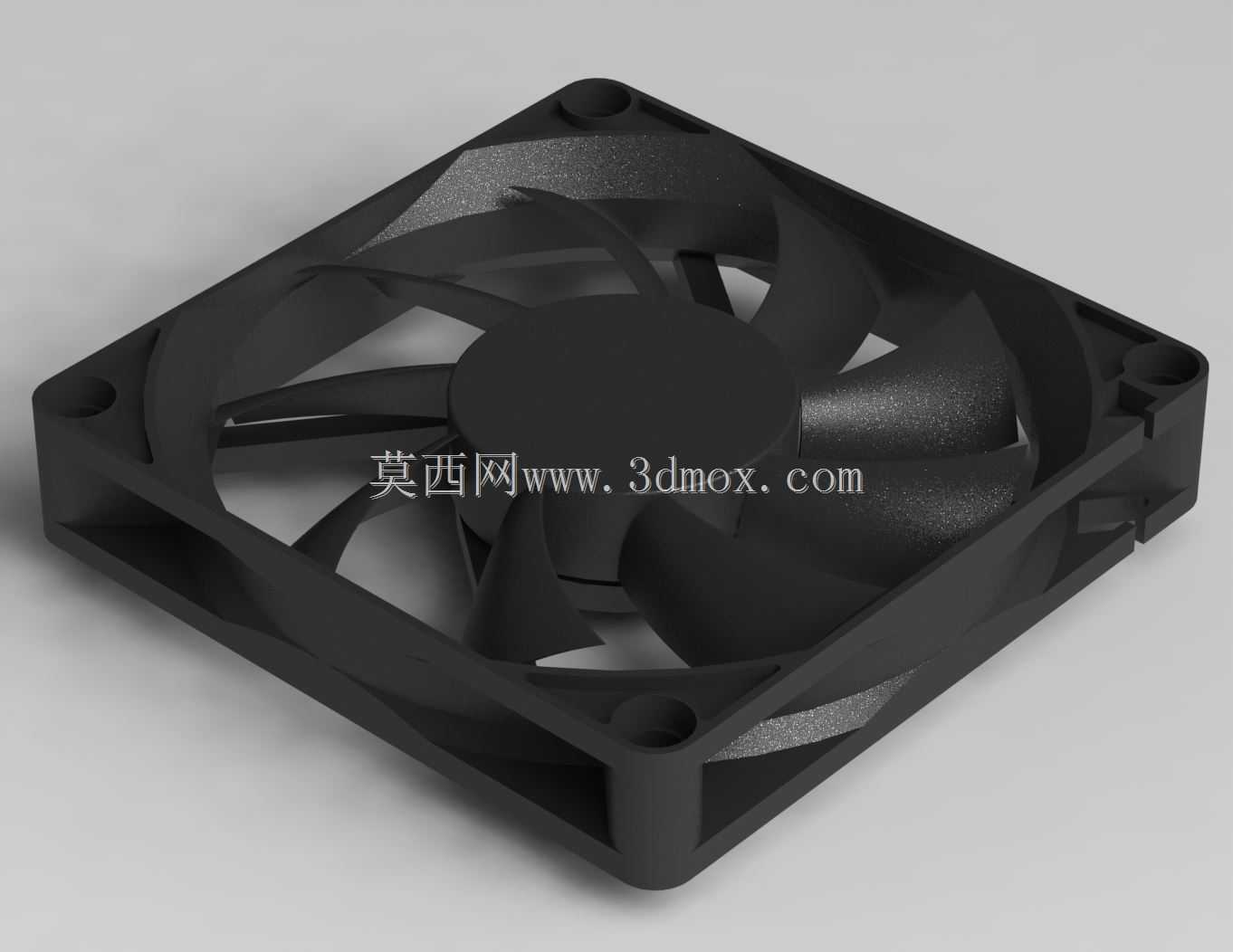

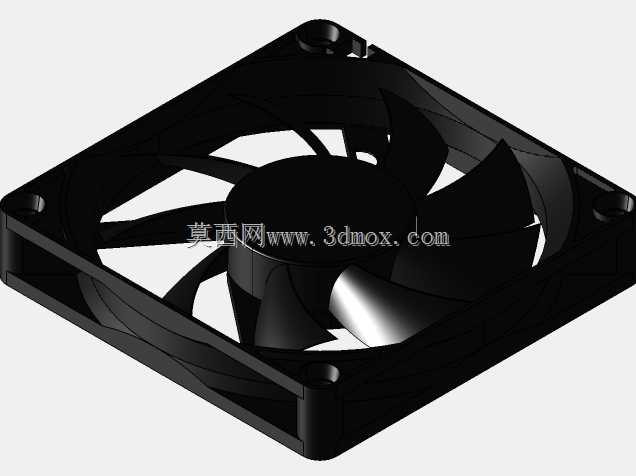

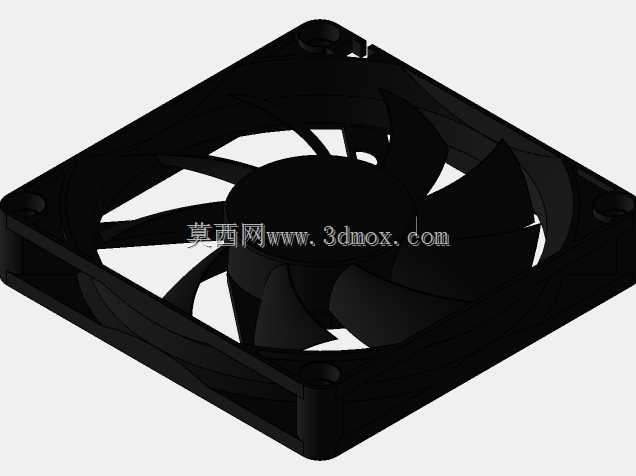

80X80X15规格方形轴流散热风机结构

这款方形轴流散热结构是电子设备热管理系统中应用极为广泛的风冷核心部件，日常可覆盖桌面计算机机箱通风散热、工业工控机柜内部控温、小型通讯设备舱体热量置换、消费类电子电源模块冷却、LED照明驱动模组散热等多类场景，是小空间内实现主动风冷换热的常规选型部件。从实际用途来看，它通过叶片高速旋转驱动定向气流流动，将设备运行过程中电子元件、功率模块产生的积聚热量快速带出密闭或半密闭的安装空间，让设备内部始终维持在元器件允许的工作温度区间，避免因热量堆积造成元件性能衰减、寿命缩短甚至过热烧毁的问题，保障各类电子、电气设备长期稳定运行。在功能特性设计上，这款散热结构采用方形外框搭配七叶弧形扇叶的布局，外框四角预留了标准的沉头安装孔位，能够适配常规的螺丝固定安装方式，安装后结构稳固不会因扇叶转动产生的震动出现松脱移位；扇叶采用曲面弧度优化设计，在同等转速下能够推动更大体积的空气流动，同时叶片边缘做了流线型修型处理，能够有效切割气流减少旋转过程中产生的风切噪音，兼顾散热效率与运行静音表现；中心轮毂区域做了加厚结构设计，能够为内部驱动部件提供足够的安装容纳空间，同时保证扇叶转动时的动平衡性能，降低长期运行的结构磨损。从设计思路层面，这款结构完全围绕小空间安装的适配性展开，整体采用扁平化的薄型外框设计，在保证扇叶有效做功直径的前提下尽可能压缩整体厚度，让它能够适配内部空间局促的薄型设备安装需求；外框的四边做了等宽的加强筋结构，既能够提升外框的整体结构强度，避免安装过程中受力出现边框变形，也能够对进出风的气流起到导向约束作用，减少气流沿边框边缘的紊流损耗，提升定向送风的效率。在外形尺寸与安装边界上，这款散热结构的外轮廓尺寸为80毫米×80毫米，整体厚度为15毫米，属于80系薄型轴流散热的标准尺寸规格，四角安装孔的孔位间距遵循行业通用的安装孔距标准，能够直接替换同规格的常规散热部件，无需额外调整安装位结构；安装时需要预留的安全边界为外轮廓向外延伸3毫米的操作空间，厚度方向需要预留不小于18毫米的装配间隙，既保证安装操作有足够的拧螺丝操作空间，也避免扇叶转动时与周边其他部件产生刮擦干涉，进出风侧需要预留不小于5毫米的通风空隙，避免遮挡风道影响气流流通效率，保障散热性能能够达到设计预期。
