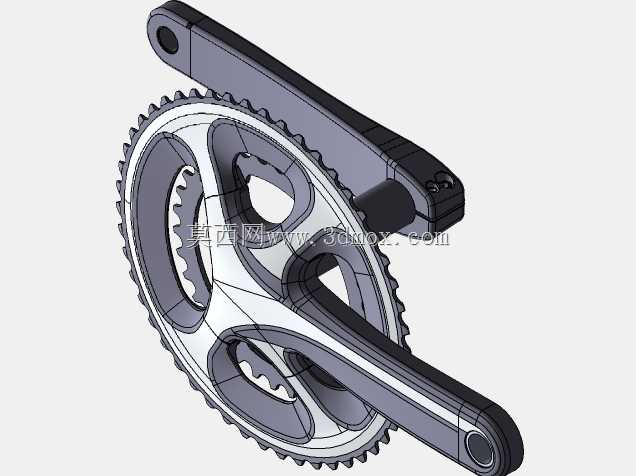

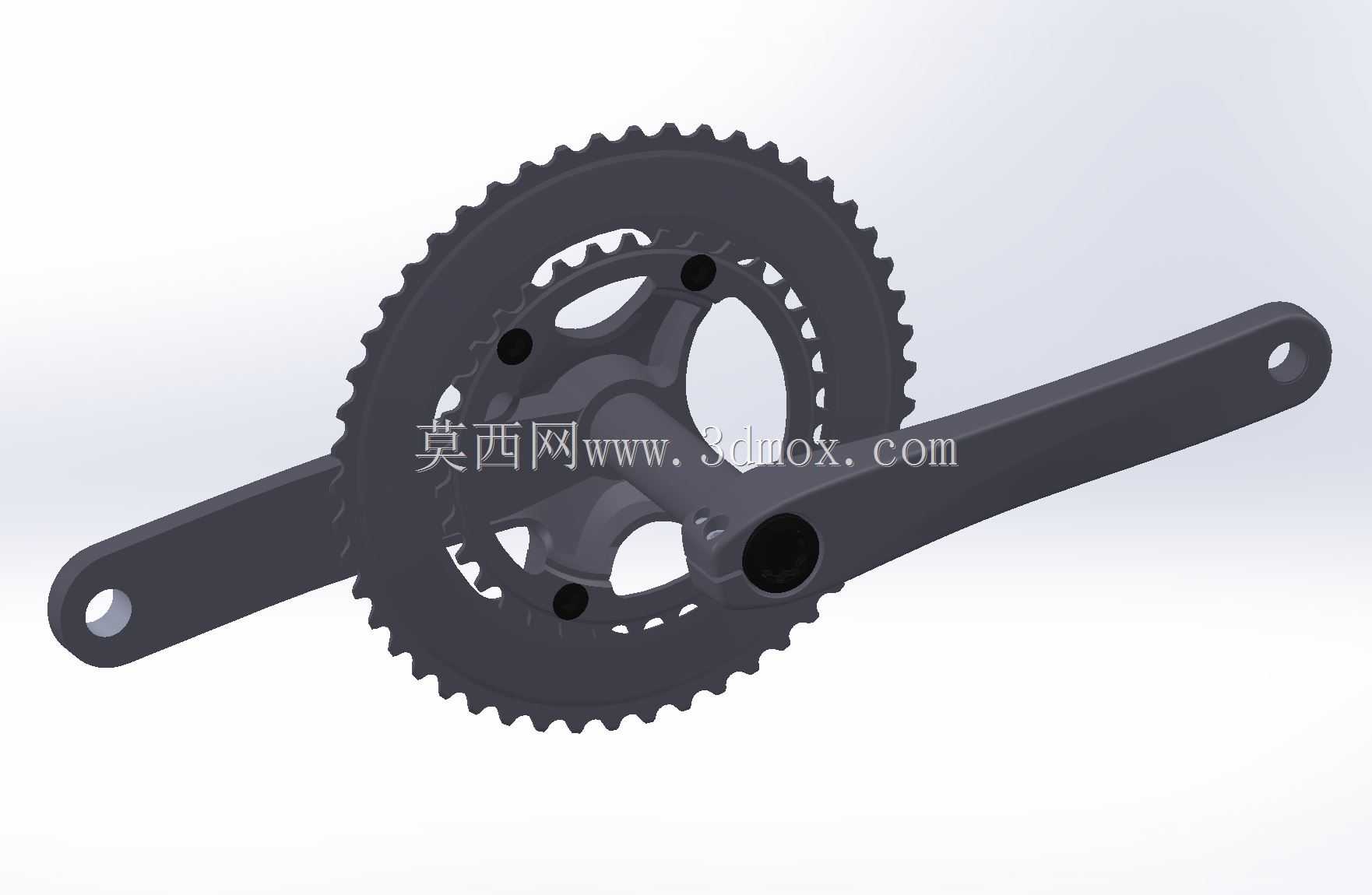

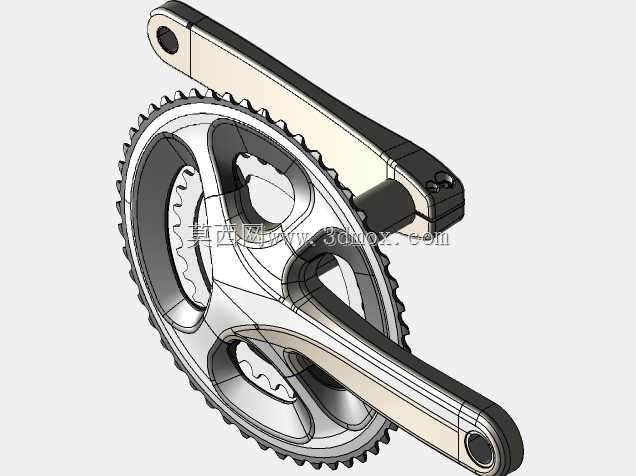

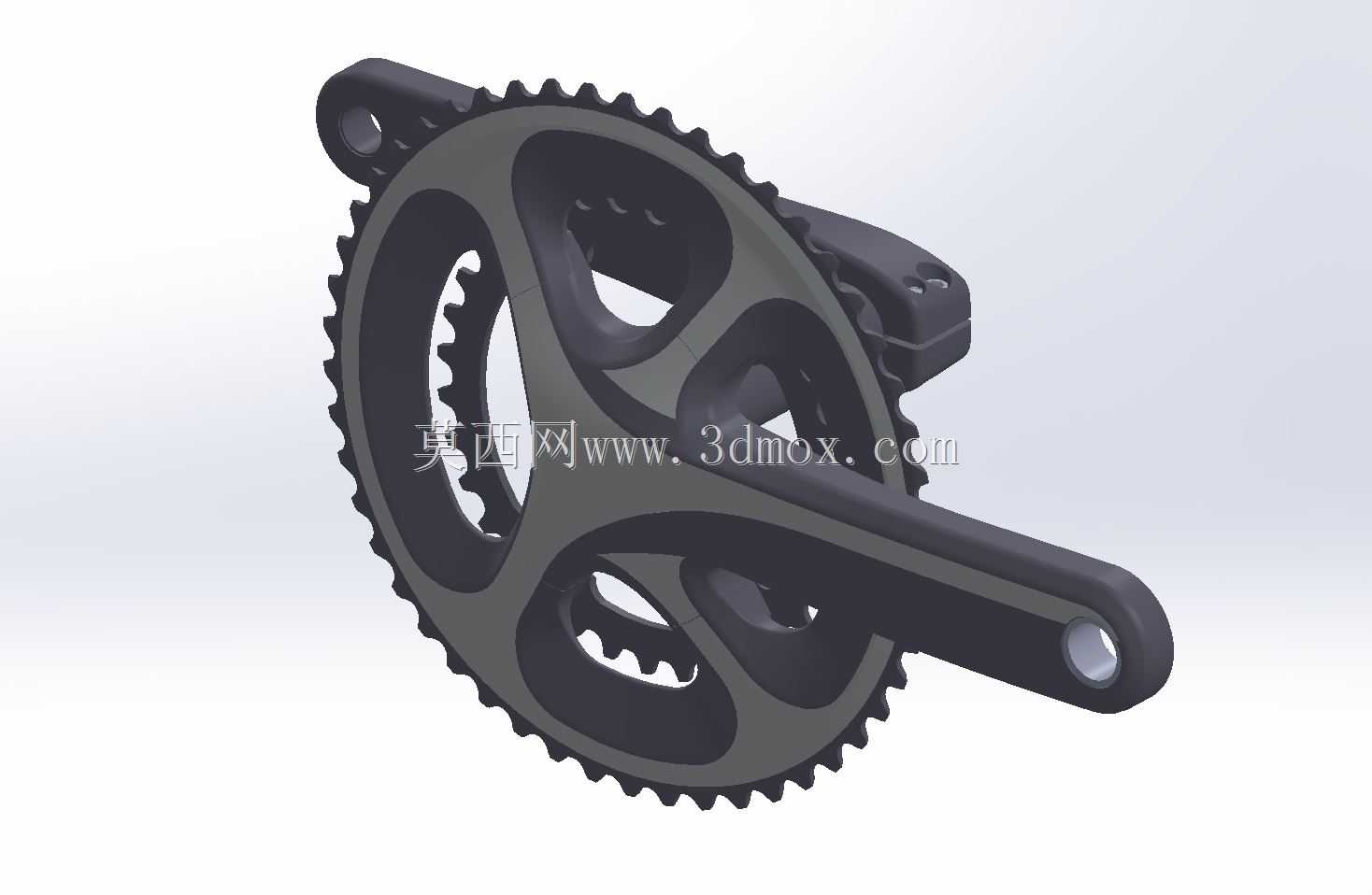

禧玛诺公路自行车紧凑型双盘曲柄组结构

这款曲柄组是公路自行车传动系统的核心动力输入部件，主要应用于竞速级公路骑行、日常长距离公路通勤以及业余公路赛事场景，承担着将骑行者腿部踩踏的力矩传递至链条、进而驱动后轮行进的核心作用，是整车动力传递路径上的首个受力转化部件，其结构设计合理性直接决定骑行过程中的动力传递效率、踩踏刚性以及长期使用的结构可靠性。

从功能特性来看，该曲柄组采用50/34T的双盘齿比配置，也就是大齿盘50齿、小齿盘34齿的紧凑型盘片搭配，这种齿比跨度能够兼顾平路高速巡航时的大齿比需求，以及爬坡路段的小齿比省力需求，适配不同体能水平的骑行者在起伏路况下的踩踏输出需求，避免单盘结构齿比范围不足、大跨度齿比切换踩踏落差过大的问题。曲柄臂长度设置为172.5毫米，这个长度是公路车曲柄的主流适配尺寸，能够适配绝大多数身高在170至185厘米区间的骑行者，兼顾踩踏时的力矩输出效率与膝关节活动角度，减少长距离骑行下的膝关节磨损风险。

在设计思路上，这款曲柄组采用了中空结构的曲柄臂设计，在保证曲柄整体踩踏刚性的前提下尽可能降低结构自重，减少骑行过程中下肢需要带动的往复运动重量，提升踩踏响应速度。盘片采用了镂空减重设计，在盘爪与盘片的非受力区域开设异形镂空槽，既能够削减不必要的结构重量，也能在骑行过程中减少盘片位置的风阻，同时镂空结构还能在雨天骑行时快速排出附着在盘片上的泥水，避免泥沙卡入链齿缝隙造成的链条磨损。曲柄与中轴的连接位置采用了花键咬合结构，保证踩踏力矩传递过程中不会出现松旷打滑的问题，两侧曲柄臂的安装孔位精度经过严格匹配，保证两侧踩踏平面的同轴度，避免踩踏过程中出现偏摆蹭链的问题。

从安装边界来看，这款曲柄组适配公路车标准的压入式或螺纹式中轴规格，盘片的齿形经过优化设计，能够精准匹配公路车11速传动链条，盘片与后飞轮的齿比差覆盖公路骑行全场景需求，曲柄臂的外侧轮廓做了圆弧收边处理，避免骑行过程中曲柄剐蹭鞋跟或者车架后下叉，安装后盘片与车架后叉的安全间隙符合公路车装配标准，不会出现转向或踩踏过程中的结构干涉问题。
