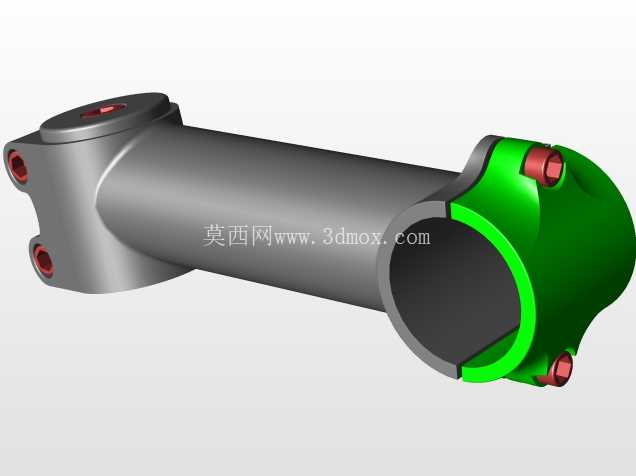

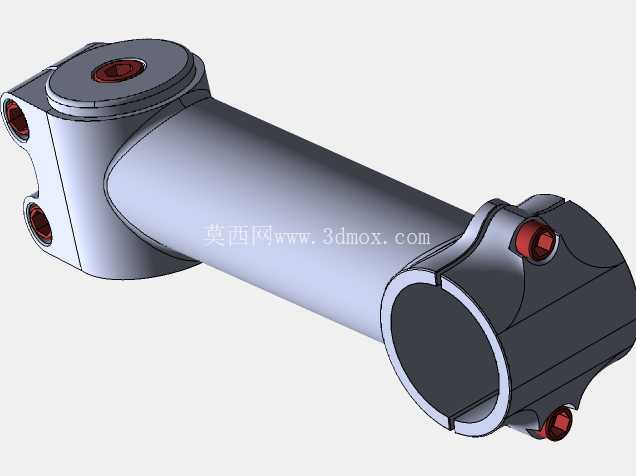

自行车1-1/8英寸转向管适配把立结构

在自行车整车装配与改装升级的场景中，把立作为连接前叉转向管与车把横的核心受力部件，直接决定了骑行过程中的转向操控精度、路感反馈传递效率以及整车骑乘几何设定，是骑行系统中不可忽视的关键结构件。日常通勤、公路竞速、山地越野等不同骑行场景下，对把立的长度、夹持刚性、安装适配性都有差异化要求，这款适配1-1/8英寸标准转向管的把立结构，正是针对常规山地车、城市通勤车、入门公路车的通用安装需求设计的。

从实际使用功能来看，该把立承担着双向连接固定的核心作用：一端通过抱箍式夹环结构锁紧前叉的转向管，另一端通过对称的螺栓锁紧结构固定车把横，将骑行者施加在车把上的转向力矩无旷量地传递到前叉，带动前轮完成转向动作，同时还要承受骑行过程中路面颠簸带来的纵向冲击、过弯时的横向扭力，以及紧急制动时的前倾载荷，因此结构设计上对刚性、夹持可靠性有明确要求。

设计过程中首先明确了安装边界尺寸：整体有效长度设定为110毫米，这个长度属于通用适配的主流规格，既不会因为长度过短导致转向过于灵敏、操控容错率低，也不会因为长度过长导致转向拖沓、骑乘姿势过于前倾，适配多数身高区间骑行者的日常使用需求。转向管侧的夹环直径设定为31.6毫米，完全匹配行业通用的1-1/8英寸（即28.6毫米外径转向管）的安装标准，夹环采用开口式抱箍结构，配合两颗对称布置的内六角锁紧螺栓，通过螺栓预紧力让夹环产生均匀的弹性形变，抱紧转向管外壁，这种结构相比老式的楔块锁紧结构，夹持力分布更均匀，不会对转向管表面造成局部压痕，同时锁紧后的防松可靠性更高，长期颠簸骑行也不容易出现转向旷量。

车把侧的固定端采用分体式压盖结构，同样通过两颗内六角螺栓实现锁紧，压盖与主体的结合面做了定位止口设计，安装时可以先将车把放置在主体的弧形定位槽内，再扣合压盖预紧螺栓，调整好车把角度后再对称锁紧，降低了安装调试的难度，同时弧形槽的弧度完全匹配常规直径车把的外壁曲率，锁紧后接触面积足够大，不会出现车把打滑偏转的问题。主体结构采用一体化的变径过渡设计，从转向管侧的大直径连接端平滑过渡到车把侧的连接端，过渡区域做了圆弧倒角处理，避免应力集中，在保证整体结构刚性的前提下，尽可能减少冗余材料的使用，兼顾轻量化需求。螺栓安装孔位都做了沉台设计，锁紧后螺栓头部不会突出于结构表面，既避免了骑行过程中剐蹭骑行服或其他配件，也让整体外观更简洁规整。

从安装适配的角度来说，这款把立的所有安装尺寸都遵循行业通用标准，不需要额外定制配件，只要是采用1-1/8英寸无牙转向管的前叉，以及对应直径的标准车把，都可以直接安装替换，安装过程只需要常规的内六角扳手即可完成，不需要特殊工装。在实际建模过程中，所有配合面都预留了合理的公差间隙：夹环的开口间隙保证锁紧时能产生足够的形变抱紧管件，螺栓孔与螺栓之间的间隙满足装配便利性要求，止口定位面的公差保证装配后不会出现错位偏移，这些细节设计都是为了让模型在后续做结构验证、3D打印样件、或者开模量产时，能够直接匹配实际生产的工艺要求，不需要做大幅度的结构调整。对于结构设计从业者来说，这个模型可以作为自行车配件设计的参考样本，理解抱箍式锁紧结构的设计逻辑、受力分布特点，以及通用骑行配件的尺寸适配规范；对于改装爱好者来说，可以基于这个基础模型调整长度、夹环直径等参数，定制适配自身骑乘需求的个性化把立结构。
