蓝牙4.0BLE通讯模块结构设计

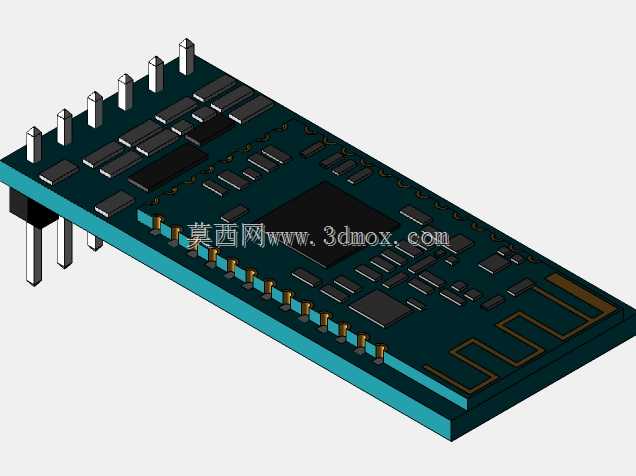

这款低功耗蓝牙通讯模块的三维结构设计，面向短距离无线数据传输场景打造，可广泛适配智能穿戴设备、智能家居传感节点、工业无线数据采集终端、消费电子外设等多类产品的无线通讯需求，承担设备间双向数据透传、状态信号交互的核心功能，支持低功耗模式下的长时间待机运行，适配电池供电的便携类电子设备使用。设计过程中优先考虑模块的板载集成适配性，整体采用长条形PCB板基结构，板载集成核心主控芯片、蓝牙射频匹配电路、电源管理电路与板载走线天线，两侧排布直插式排针引脚，引脚定义兼顾电源输入、串口通讯、状态控制等常用功能，排针间距采用标准2.54mm通用间距，可直接适配标准面包板、定制载板的焊接与插接需求，无需额外定制转接结构即可完成快速集成。外形尺寸上严格控制板身厚度与长宽边界，板边预留安全绝缘距离，避免安装时与周边金属结构产生短路风险，板载天线区域做净空处理，结构设计上规避金属遮挡区域，保障蓝牙射频信号的收发稳定性，减少结构件对无线信号的衰减影响。设计时充分考虑量产装配的工艺要求，所有板载元件的排布符合SMT贴片加工的工艺间距规范，排针引脚的伸出长度兼顾焊接牢固度与插接操作空间，板身四角预留可选固定孔位，既支持直插焊接固定，也可通过螺丝锁附完成模块的加固安装，适配不同设备内部的安装空间条件。模块的结构细节上，对板载高低元件做分层排布，避免较高元件对天线区域的信号遮挡，电源回路区域做铺铜加强处理，兼顾散热与抗干扰性能，整体结构在满足电气性能要求的前提下，尽可能压缩模块整体体积，方便终端设备做小型化结构设计，适配各类紧凑空间内的无线通讯功能加装需求，为终端产品的无线功能落地提供成熟的结构参考，减少硬件集成阶段的结构适配工作量。
