六针贴片式FPC板端连接座结构设计

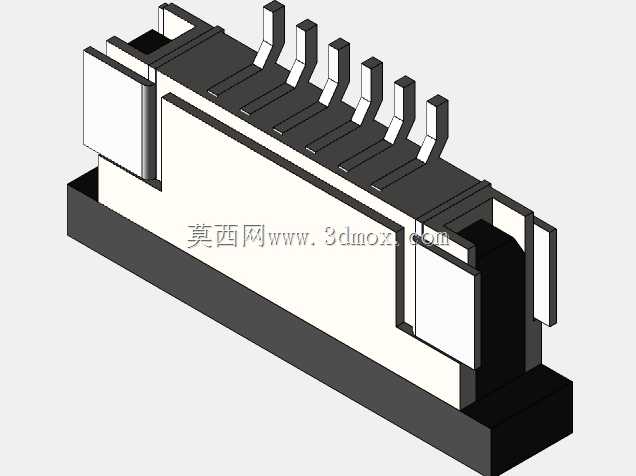

　　在消费电子、小型工控板卡、便携检测设备的板级电路设计中，柔性线路板与刚性PCB的连接可靠性，一直是影响整机抗振性能、装配良率的核心细节，这类六针贴片式FPC连接座，正是针对小引脚数、薄型化安装场景开发的板端互连部件，很多刚接触板级结构设计的工程师容易忽略这类接插件的安装边界预留，导致后期SMT贴片时出现干涉、翻盖锁扣无法正常开合的问题。从实际选型应用来看，这类连接座多用于小尺寸传感模组、微型显示模块、小型按键板与主控板的信号传输场景，比如手持测温设备的红外传感信号输出、便携工控终端的小型状态显示屏排线连接、小型智能家居模组的传感信号转接，都能见到这类小针数FPC连接座的身影，它不需要额外的排线压接工序，配合对应厚度的FPC排线，

　　直接扣合锁止就能实现稳定的电路导通，相比传统的线对板插针，占用的板上面积更小，整体装配高度更低，适配薄型化设备的内部堆叠要求。从结构设计逻辑来看，这款连接座采用卧式贴片布局，主体绝缘基座采用耐高温工程塑料材质，能够耐受SMT回流焊的高温工况，不会出现过炉后基座变形、针脚偏移的问题；六根信号接触端子采用弯角贴片设计，焊接端完全贴合PCB焊盘，增大焊锡附着面积，提升焊接后的抗剥离强度，接触端采用弹性接触结构，当FPC排线插入后，接触点能保持稳定的正向压力，即使设备在日常使用中出现轻微振动、排线受到小幅拉扯，也不会出现接触不良、信号瞬断的问题。端部的翻盖锁止结构是这类连接座的核心功能部件，锁扣翻开时可顺畅插入对应规格的FPC排线，压下锁扣后会通过结构限位压紧排线端部的补强板，避免排线受外力拉扯时从座体内脱出，同时能保证每个接触针与排线金手指的对齐精度，不会出现针脚错位导致的短路、断路问题。在安装边界设计上，这类贴片连接座对PCB的布局预留有明确要求：首先是焊接焊盘的尺寸需要匹配端子的贴片脚宽度，焊盘间距严格对应针脚节距，避免过炉后出现连锡、虚焊；其次是连接座的插入端需要预留足够的排线操作空间，不能在排线插拔路径上布置过高的周边元件，否则会导致FPC排线无法正常插入，锁扣无法顺利开合；再者是连接座的本体高度方向需要预留安全间隙，与设备外壳、内部结构筋位保持至少0.3mm以上的距离，避免装配时外壳挤压连接座导致锁扣松脱、针脚变形。

　　很多工程师在建模选型时容易忽略锁扣翻开状态的高度尺寸，只记录闭合状态的本体高度，导致后期结构装配时，翻开的锁扣与上方的结构件干涉，无法正常完成排线装配工序。从接触性能设计来看，六根接触端子的排布采用等节距设计，每个端子之间的绝缘隔筋能够有效避免相邻针脚之间的爬电距离不足问题，适配常规低压信号传输的绝缘要求，接触端子的表面镀层通常采用镀锡或镀金工艺，降低接触电阻，提升长期使用的抗氧化性能，即使在温湿度有一定波动的使用环境下，也能保持稳定的信号传输性能，不会因为接触面氧化出现信号衰减、接触电阻增大的问题。在实际装配流程中，这类贴片连接座会随PCB一起经过锡膏印刷、贴片、回流焊工序，因此基座的平整度、端子的共面度是影响焊接良率的关键指标，

　　建模时需要严格把控端子底部的共面度公差，保证所有贴片脚都能与PCB焊盘充分接触，避免出现个别针脚虚焊的问题。另外，连接座的两端通常设计有定位柱，对应PCB上的定位孔，贴片时可以快速定位，避免贴片机吸嘴取料放置时出现位置偏移，提升SMT贴片的精度与效率。相比立式的FPC连接座，这种卧式贴片结构的整体高度更低，更适合对设备厚度有严格要求的便携类产品，同时卧式布局的排线引出方向与PCB板面平行，能够减少设备内部的Z向空间占用，给电池、结构件等其他部件留出更多堆叠空间。在长期可靠性设计上，这类连接座的锁止结构需要满足一定次数的开合寿命，保证生产装配、后期维修时多次开合锁扣不会出现断裂、松脱的问题，绝缘基座的材质需要具备良好的韧性，不会因为装配时的轻微外力出现脆裂。很多小型设备的故障点恰恰出在这类不起眼的连接部件上，比如锁扣断裂导致排线松脱、接触端子变形导致信号中断，因此在建模阶段就需要充分考量各个结构件的强度、装配间隙、操作空间，不能只关注外观尺寸而忽略实际使用中的操作需求与可靠性要求。
