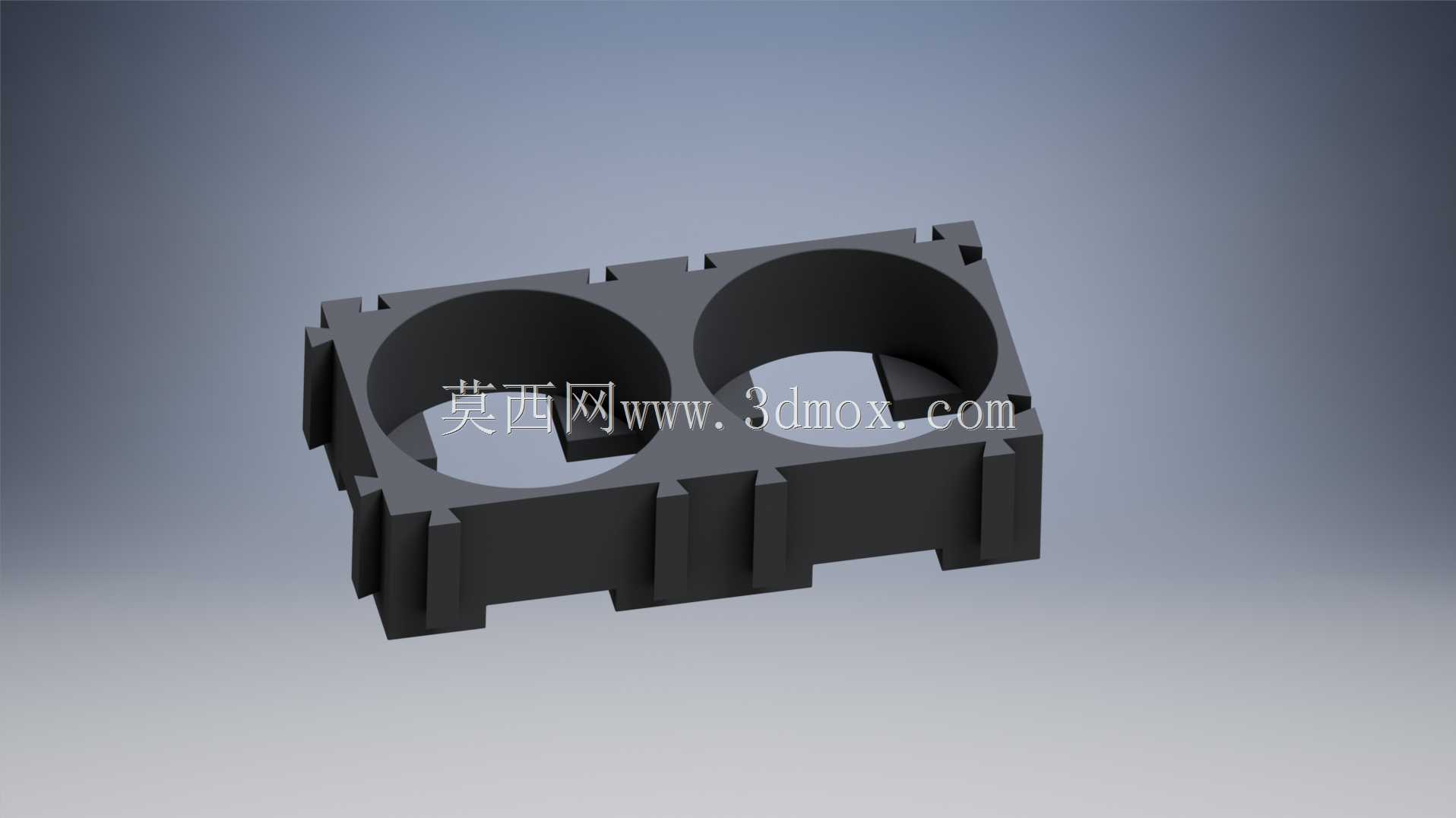

双位拼接式18650锂电池固定支架

在消费电子、小型储能设备、便携动力装置的电池组装环节，18650圆柱锂电池的固定排布一直是影响电池组安全性与使用寿命的核心环节，这款双位拼接式电池固定支架，正是针对小容量电池组快速组装、灵活扩容需求开发的结构件。它的核心用途是为18650圆柱锂电池提供稳定的径向定位与轴向限位，避免电池在使用过程中因震动、冲击出现移位、极耳拉扯断裂、电芯间摩擦短路等问题，广泛适用于充电宝、小型电动工具、便携储能电源、低速代步车等采用18650电芯的产品电池包组装场景。从功能特性来看，这款支架单组可容纳两颗18650电芯，电芯安装位采用适配18650标准外径的圆形沉孔设计，孔壁预留了均匀分布的弹性卡接凸筋，电芯压入后可通过凸筋的微量形变抱紧电芯外壁，既保证固定力度适中不会挤压损伤电芯外壳，又能抵消电芯长期使用产生的轻微膨胀余量，避免卡接过紧导致电芯拆卸困难或外壳变形。支架侧边设计了可互相嵌合的滑动拼接结构，相邻支架可通过侧边的凸槽与导轨对位滑接，无需额外连接件就能实现多组支架的横向、纵向拼接扩展，使用者可根据电池组所需的串并联数量，灵活拼接成2串、3并、4串2并等不同排布规格的电池固定框架，大幅降低不同容量电池组的开模成本，适配小批量定制化电池组的生产需求。在设计思路上，这款支架充分考虑了电池组的散热需求，两个电芯安装位之间预留了贯通的镂空窗口，既可以作为电芯泄压阀的排气预留空间，避免电芯出现异常产气时压力无法释放，又能让电芯之间形成空气对流通道，带走电芯工作时产生的热量，降低电池组整体工作温度。支架上下边缘设置了等距分布的定位凸台与卡槽，叠层使用时可通过凸台卡入对应卡槽实现层间定位，方便组装多层排布的大容量电池组，同时层间会留出均匀间隙，为镍带焊接、导线布设预留操作空间。从安装边界来看，单组双位支架的外形尺寸适配标准18650电芯的排布间距，电芯中心距符合行业通用的18650电池组安全排布距离要求，支架整体壁厚均匀，适合采用阻燃PP或ABS塑料注塑成型，安装时既可以通过支架边缘的固定孔与电池组外壳锁接固定，也可以通过拼接后的整体框架嵌装在电池仓内，适配多种安装场景的固定需求。
