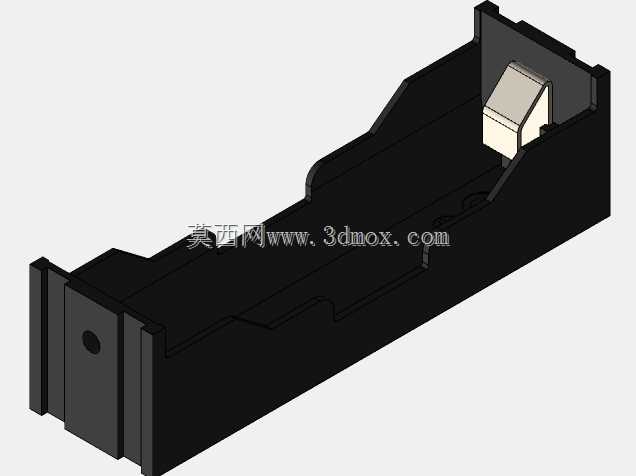

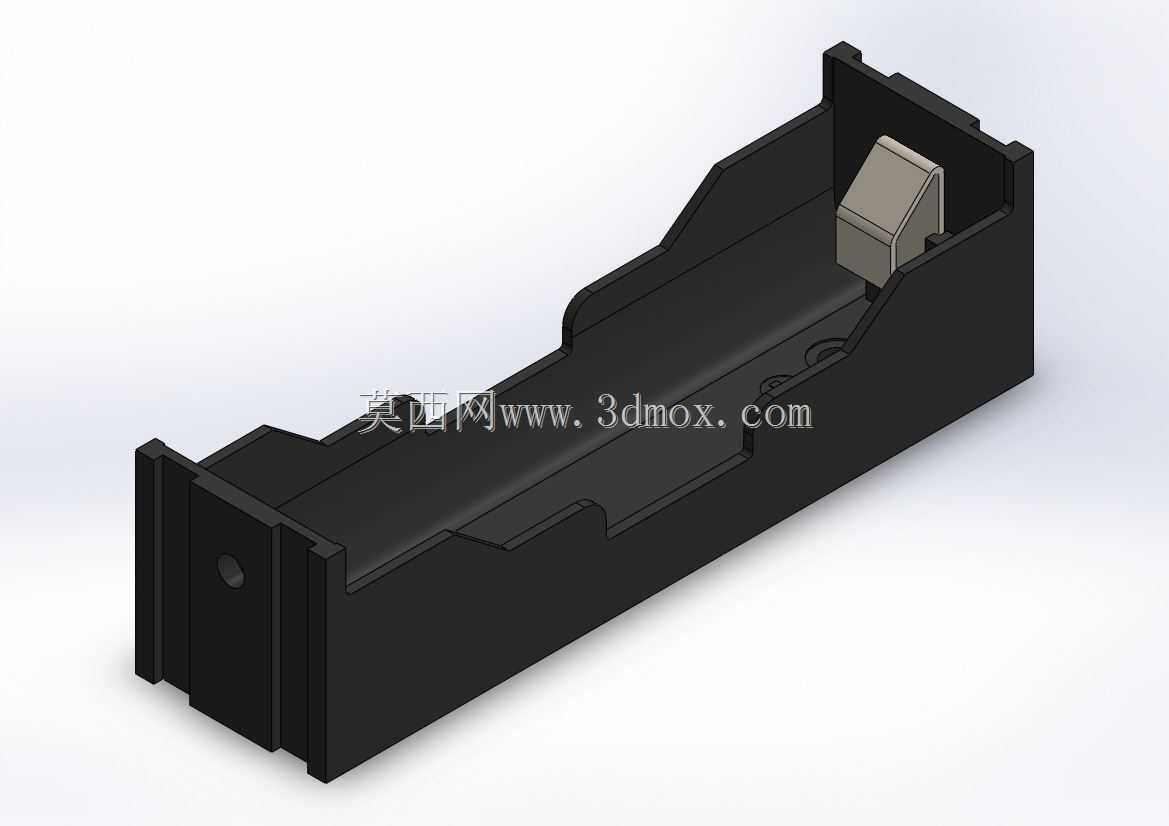

单节18650锂离子电池固定支架结构

这款单节18650锂离子电池固定支架，主要面向小型便携电子设备、手持检测仪器、小型储能模组、消费类数码产品的电池仓配套场景使用，核心作用是为圆柱型锂离子电池提供稳定的限位固定，避免设备在移动、晃动、受外力冲击过程中电池出现移位、松脱、电极接触不良等问题，同时能在电池与设备壳体之间形成缓冲间隔，降低电池受外力挤压发生形变的风险。

从功能特性来看，支架采用单侧开口的推入式安装结构，电池可从端部顺畅滑入支架内腔，内腔侧壁设置有贴合18650圆柱曲面的限位筋条，既可以减少支架与电池外壳的接触面积，为电池工作过程中产生的热量预留自然散溢的空间，也能通过多点限位牢牢卡住电池，防止电池在支架内发生径向转动或轴向窜动。支架端部设置有带定位孔的安装端面，可通过螺丝卡接或者热熔固定的方式与设备内部的安装位牢固结合，靠近电极接触的一端预留了充足的电极避让空间，能够适配常规的弹片式、插片式电池接触端子，不会出现电极干涉、接触错位的问题。

在设计思路上，这款支架充分考虑了18650锂电池的通用尺寸公差，内腔直径按照标准18mm圆柱电池的最大外径预留合理装配间隙，既不会因为间隙过小导致电池装入困难，也不会因为间隙过大造成电池晃动。支架整体采用薄壁加侧边加强筋的结构设计，在保证整体结构强度、抗形变能力的前提下尽可能减少材料用量，降低自身重量，适配便携设备轻量化的设计需求。支架的外形安装边界严格匹配单节18650电池的排布空间，整体长度适配63mm长度的常规18650电芯，安装端面的定位孔位置经过精准校核，可直接适配多数通用小型设备的电池仓安装点位，不需要额外修改设备内部结构即可完成装配。同时支架的边角位置全部做了圆角过渡处理，避免装配过程中锐边划伤电池外皮或者操作人员手指，也能减少应力集中，提升支架的抗冲击使用寿命。
