贴片铝电解电容系列三维结构设计

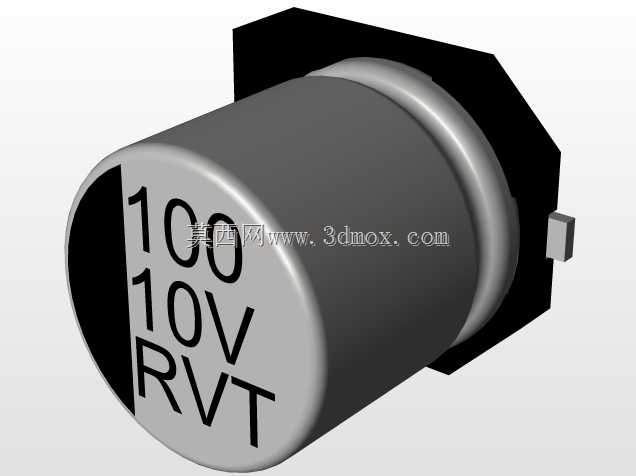

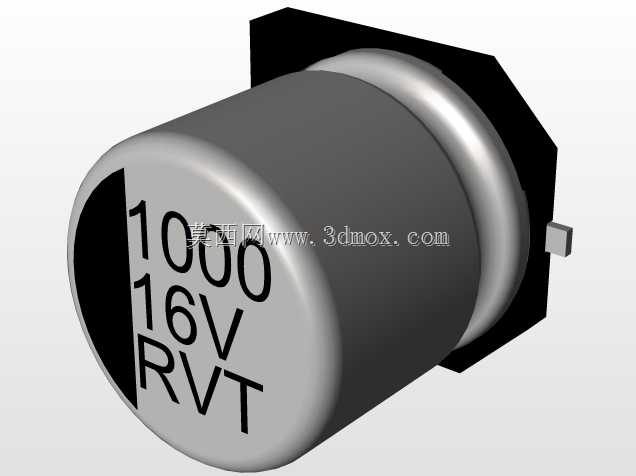

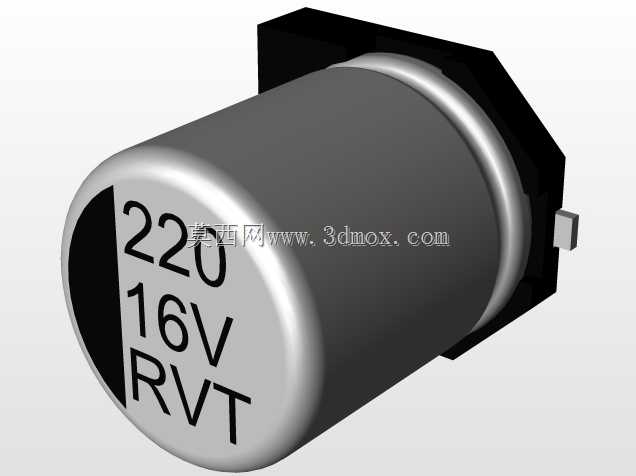

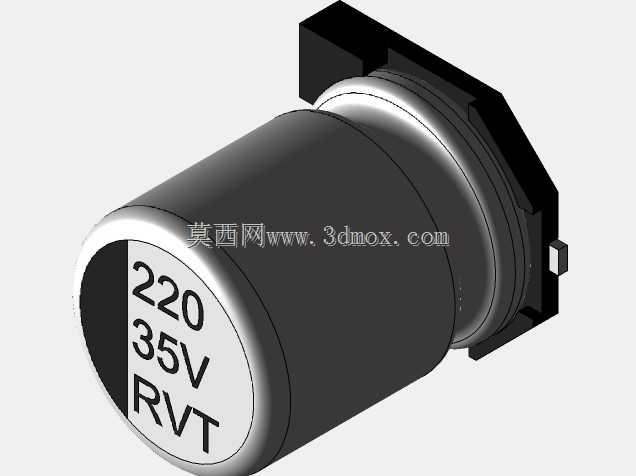

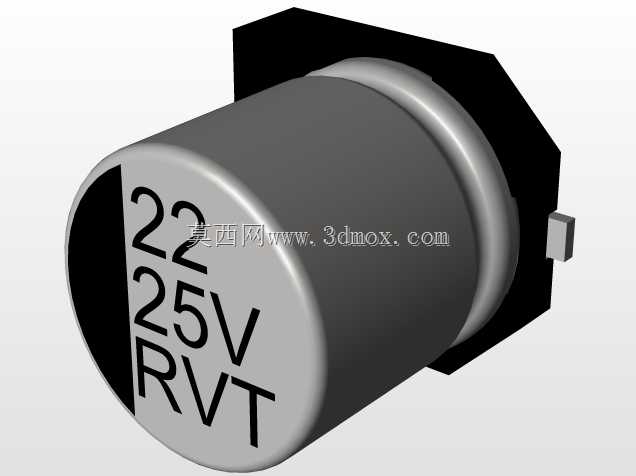

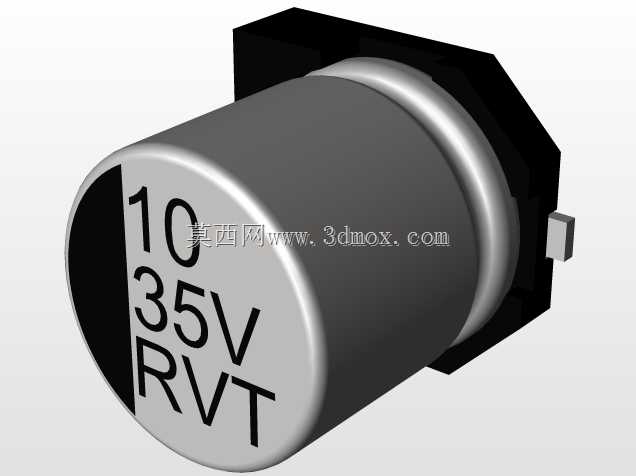

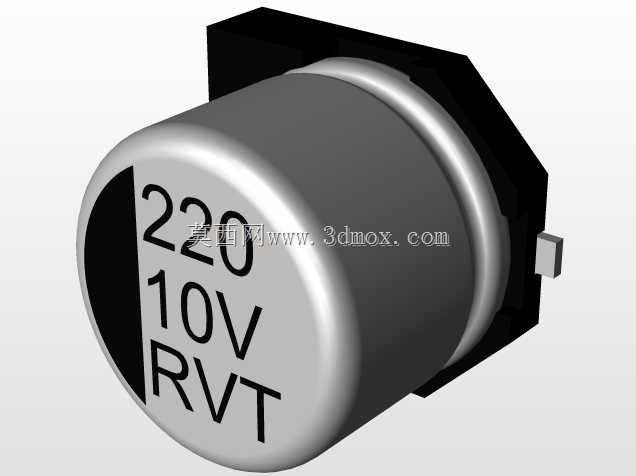

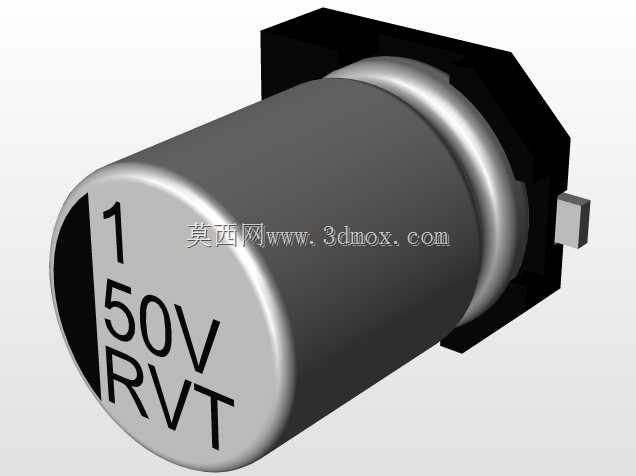

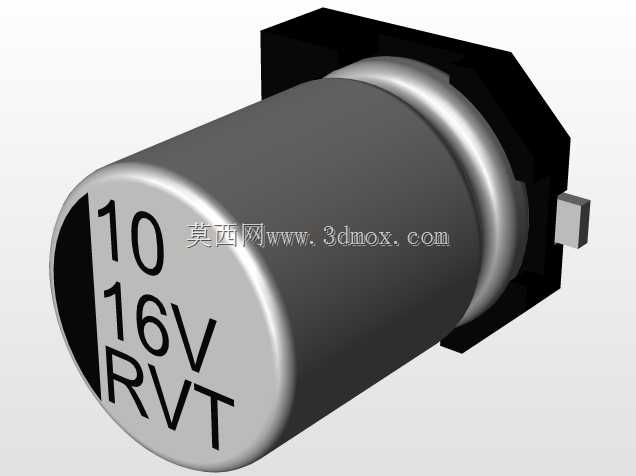

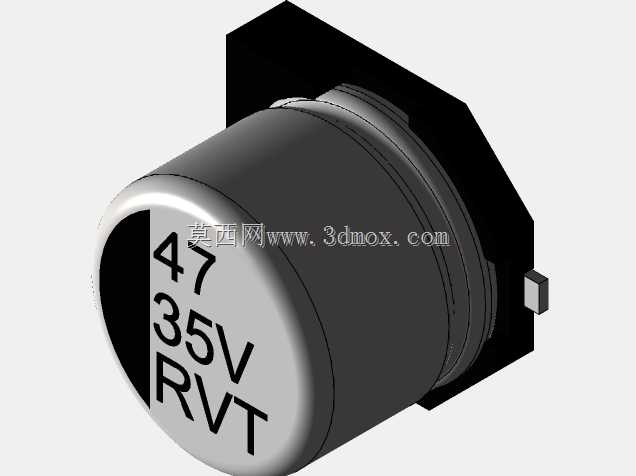

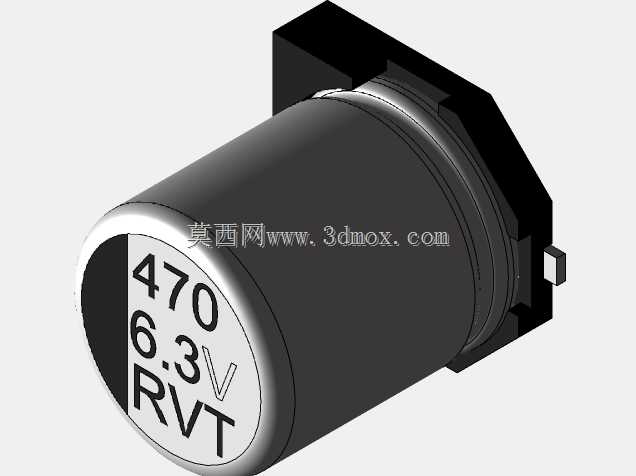

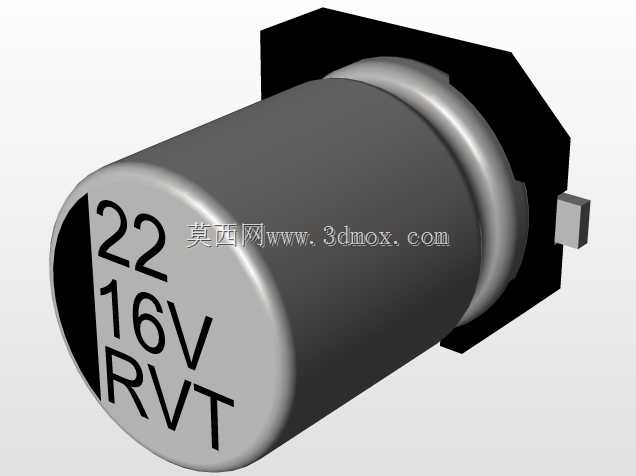

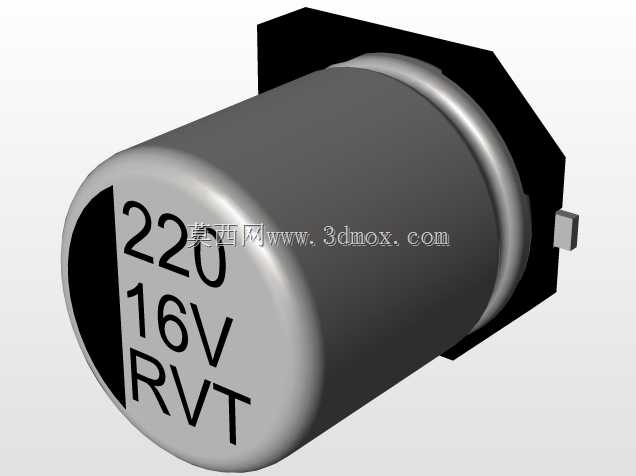

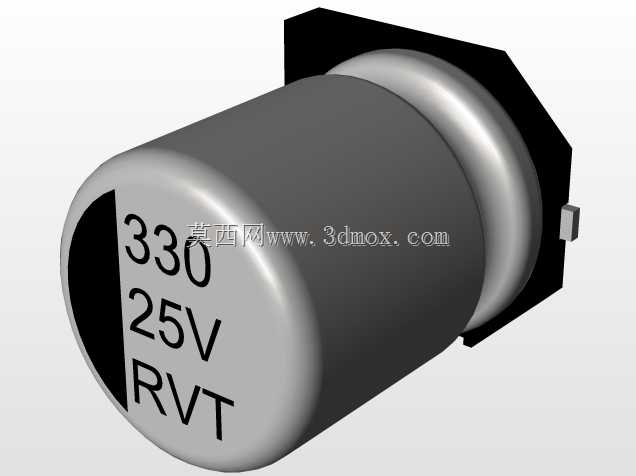

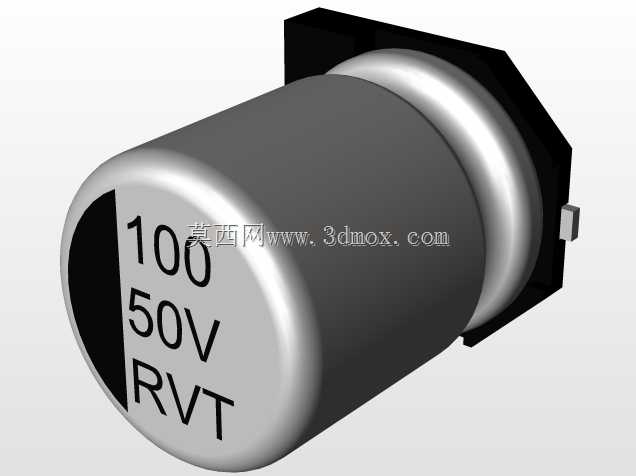

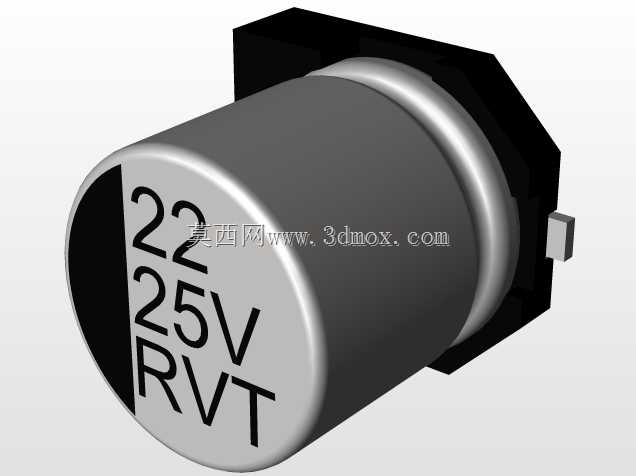

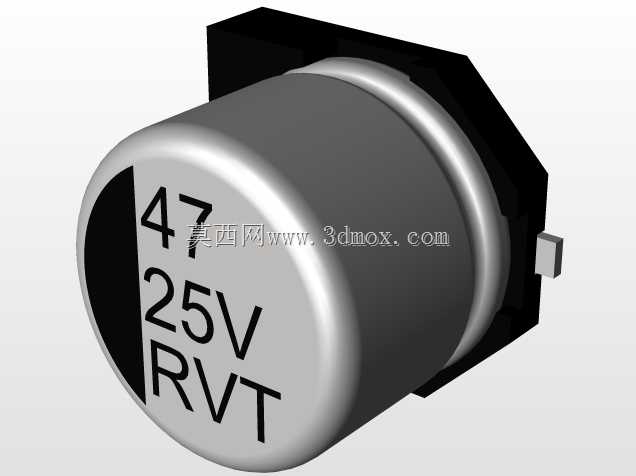

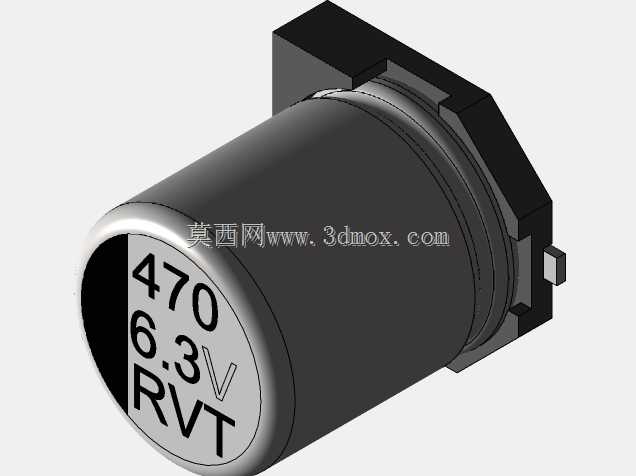

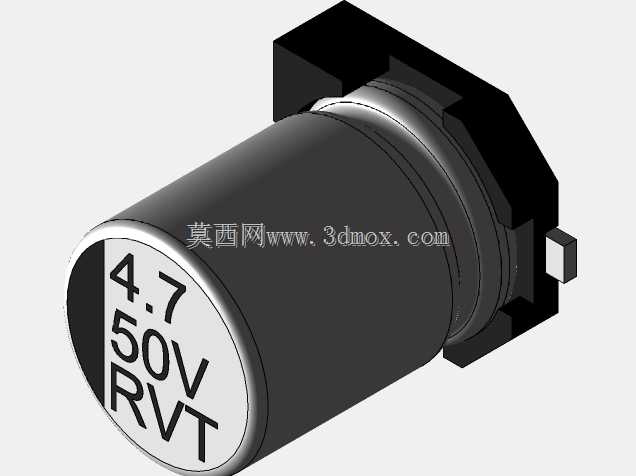

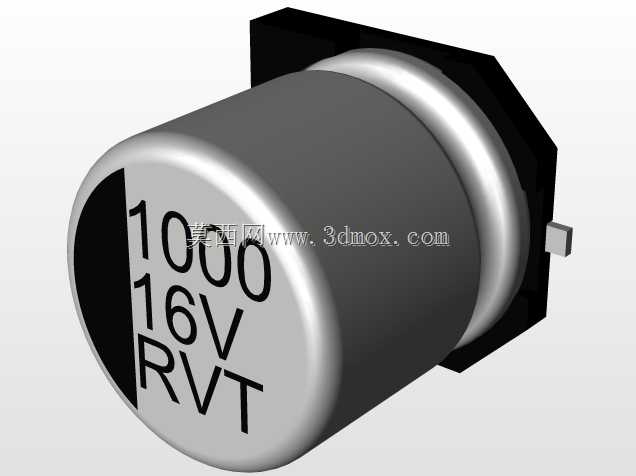

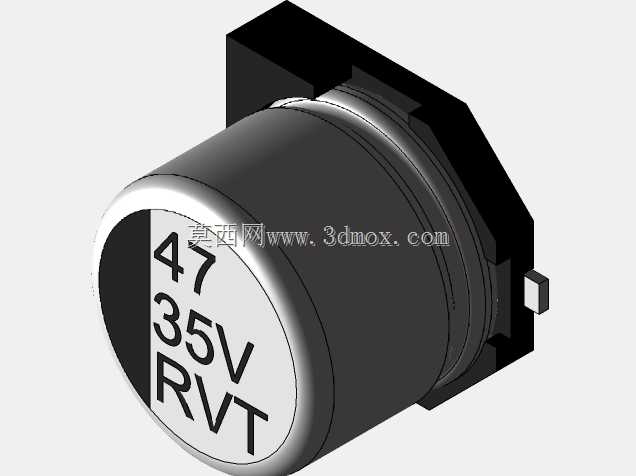

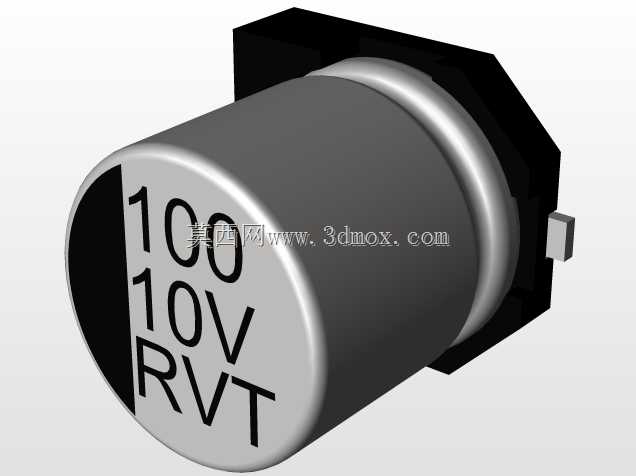

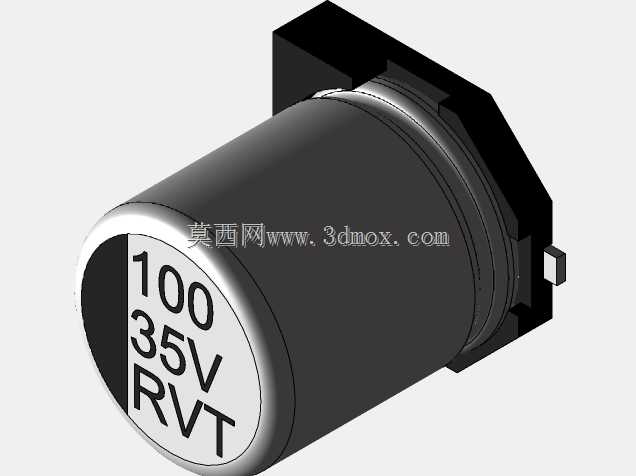

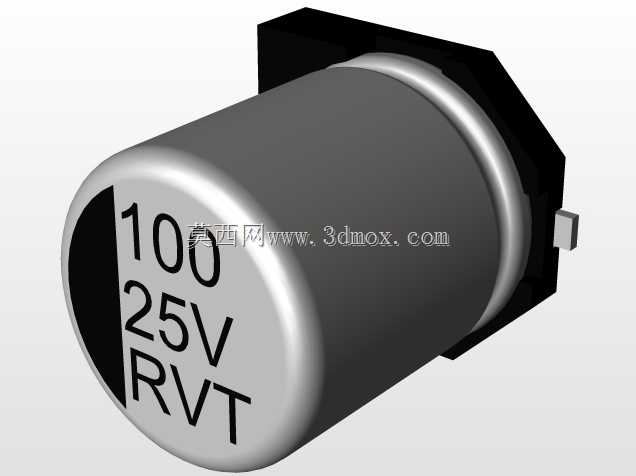

本次呈现的贴片电容系列模型，覆盖24种常用容值规格，是面向表面贴装生产线打造的标准化电子元器件三维结构，广泛应用于消费电子主板、工业控制板卡、汽车电子模块、通讯设备电路板等场景中，承担电源滤波、信号耦合、能量储放、电压退耦等核心电路功能，是板级电路设计中不可或缺的基础被动元件。这类贴片式电解电容相较于传统直插电容，能够适配全自动SMT贴装工艺，无需人工插装工序，可大幅提升电路板组装效率，同时缩减元件在PCB板上的占用空间，适配高密度布板的紧凑型电子产品设计需求。从产品功能特性来看，该系列电容针对表面贴装场景做了结构优化，采用圆柱形铝壳封装主体搭配底部贴片式安装基座，外壳端面清晰标注容值、耐压值与系列标识，既方便生产环节的视觉识别与物料分拣，也能在后期维修过程中快速确认元件参数。基座部分设计有标准贴装焊盘对位结构，能够精准匹配PCB板上的对应焊盘位置，保证回流焊过程中元件定位准确，减少立碑、偏移等焊接不良问题。在设计思路上，该系列模型严格遵循行业通用的SMD电解电容尺寸规范，不同容值规格对应差异化的壳体直径与高度参数，同时统一了安装基座的焊盘间距标准，既保证不同容值产品的电气性能对应合理的体积尺寸，也让PCB封装设计可以形成标准化系列库，工程师在选型时只需根据电路需求匹配容值耐压，无需反复调整封装尺寸，大幅缩短板卡设计周期。从外形尺寸与安装边界来看，模型完整还原了电容的外部轮廓细节，包括壳体的卷边结构、基座的黑色绝缘塑封部分、端面的标识印刷区域，同时预留了焊接所需的焊盘避让空间，在进行PCB布局时，可以直接调用模型进行干涉检查，确认电容与周边接插件、芯片、散热片等元件的安全距离，避免生产组装时出现元件碰撞、高度超限等问题。模型同时还原了电容表面的极性标识结构，能够提醒设计与生产环节注意元件安装方向，防止极性反接导致的电容失效、电路烧毁等问题，为板级设计的全流程提供精准的三维参考依据。
