直插式铝电解通孔电容器三维结构

直插式通孔铝电解电容器是电子电路领域应用极为广泛的被动储能元件，这类元件常被布置在各类电源滤波回路、信号耦合通路、直流母线稳压环节中，小到消费类电子的控制板卡，大到工业控制设备的电源模块、车载电子的供电单元，都能见到这类元件的身影，承担着平滑电压波动、滤除高频杂波、储存瞬时电能、隔离直流分量传递交流信号的核心作用，是保障电路稳定运行不可或缺的基础电子元件。

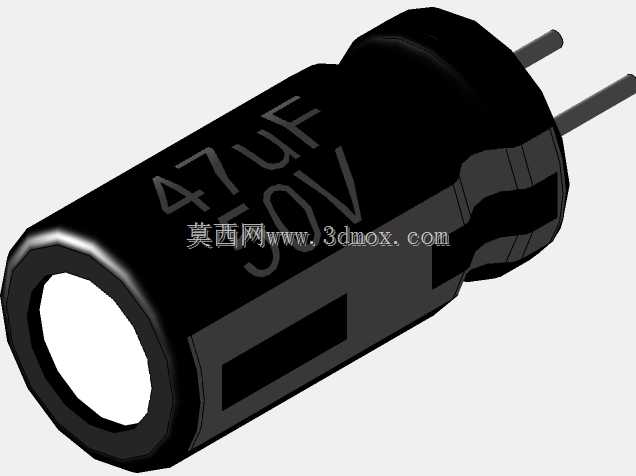

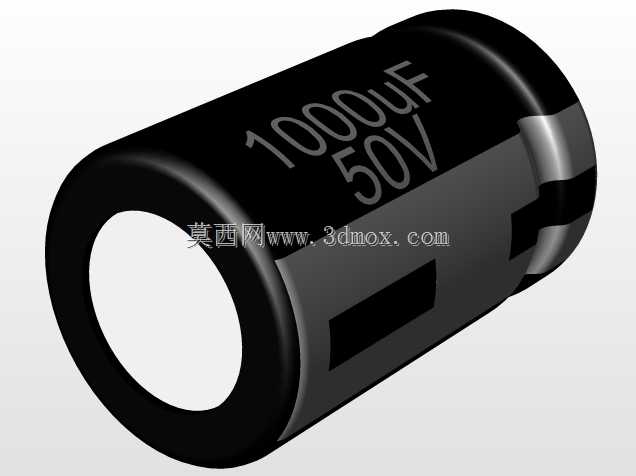

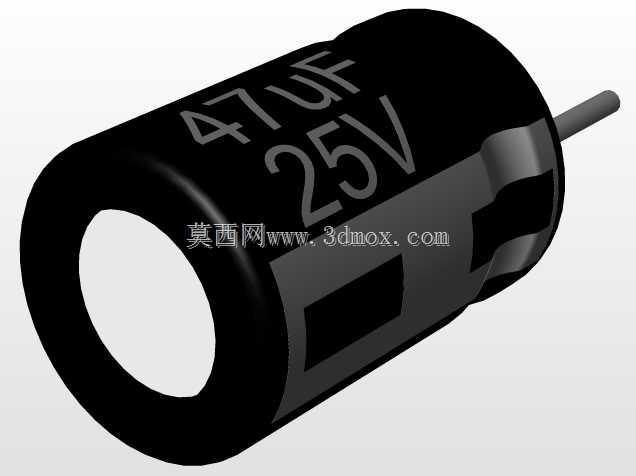

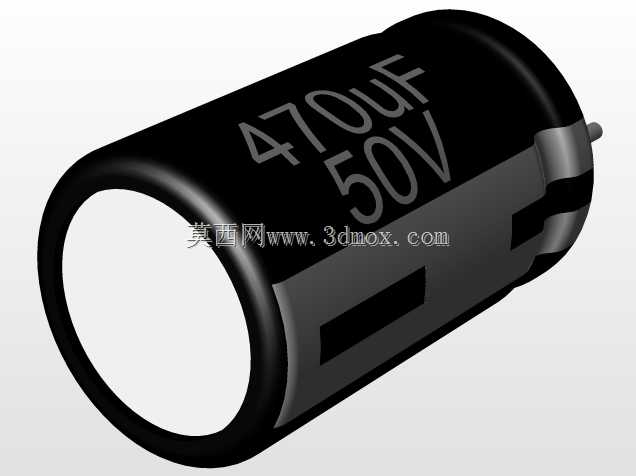

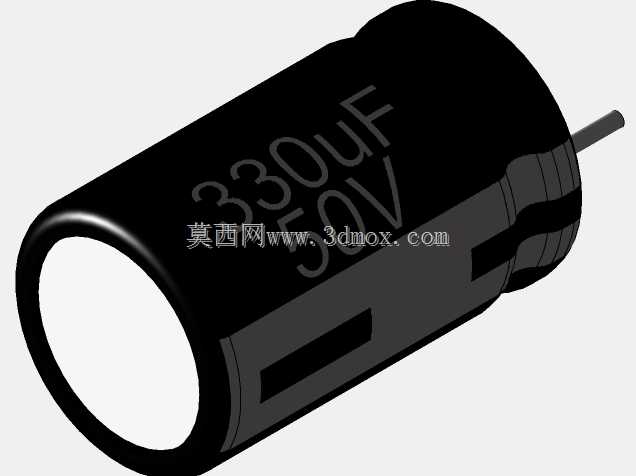

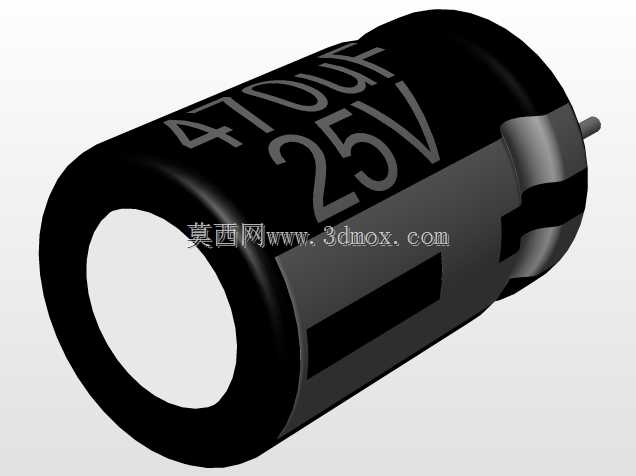

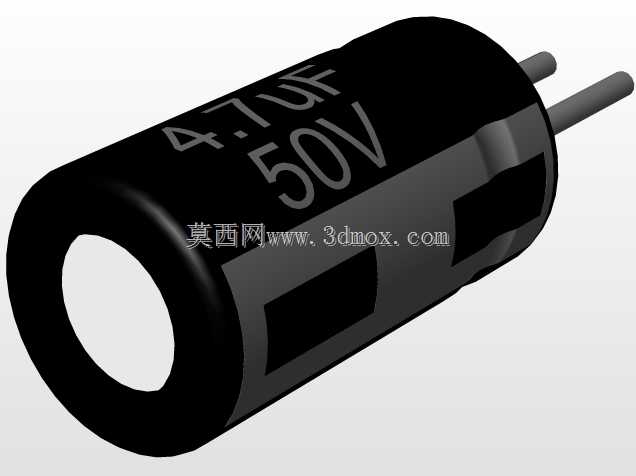

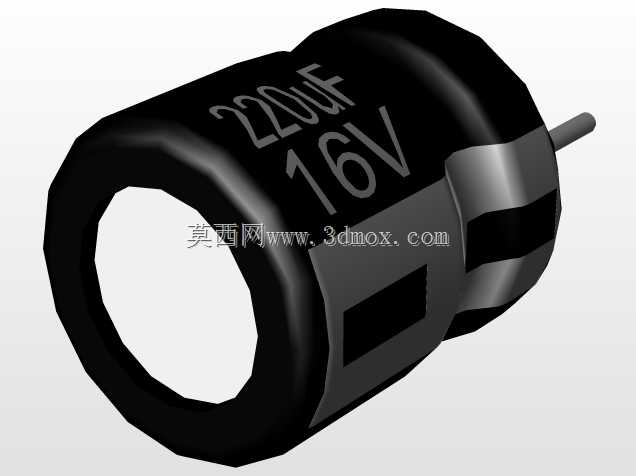

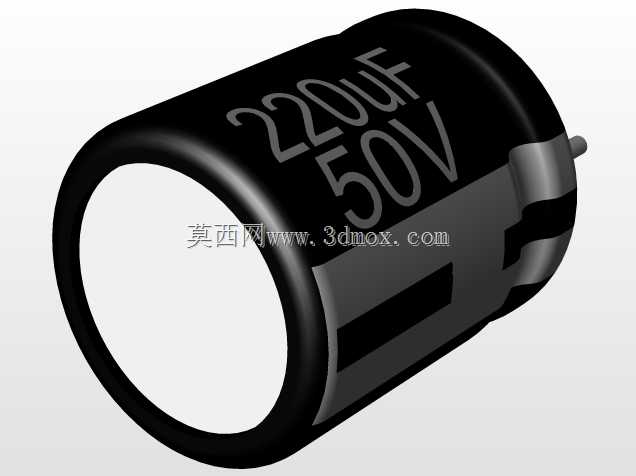

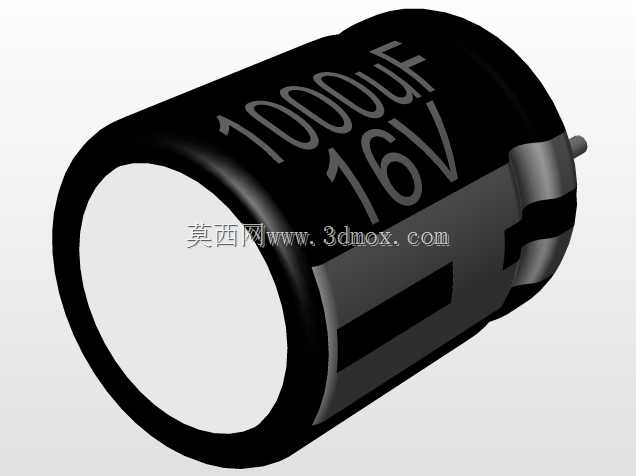

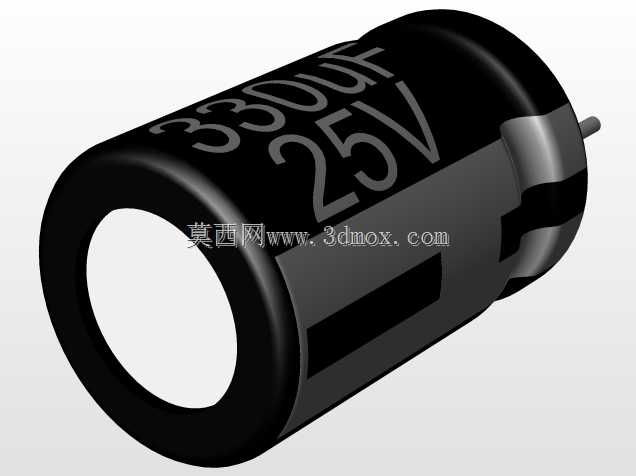

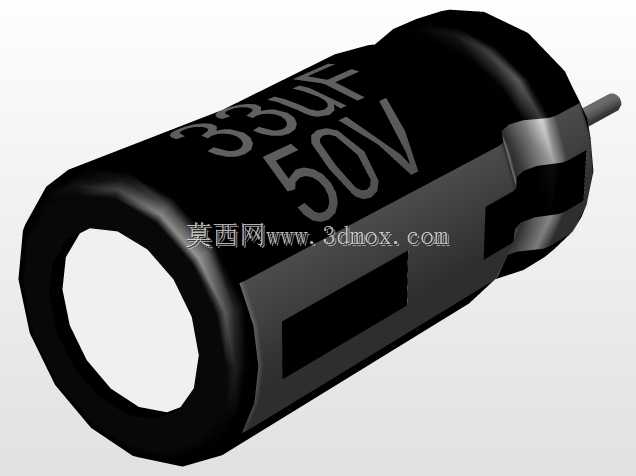

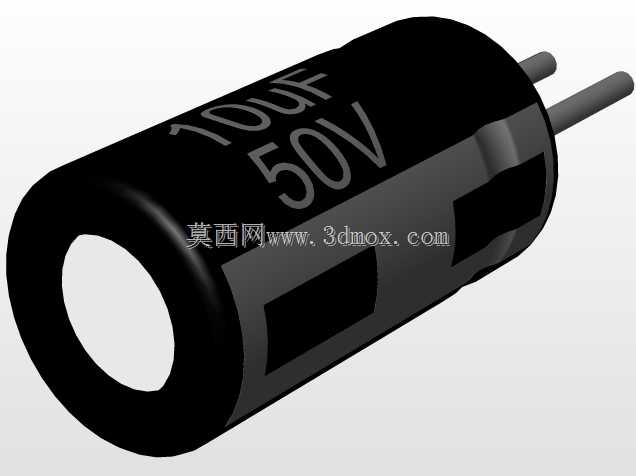

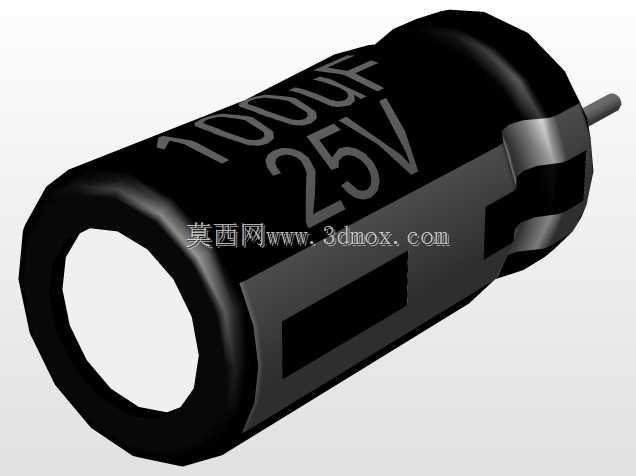

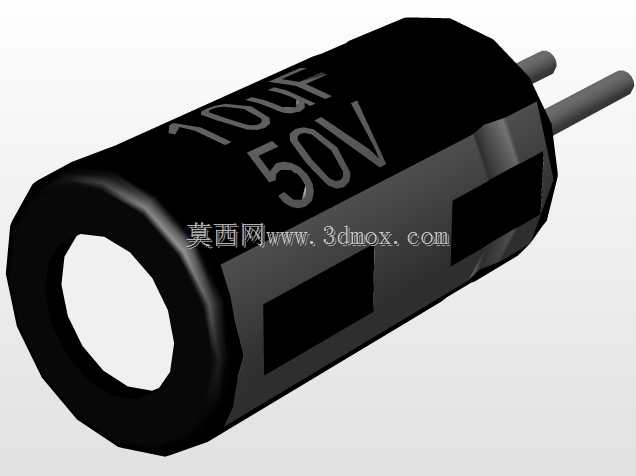

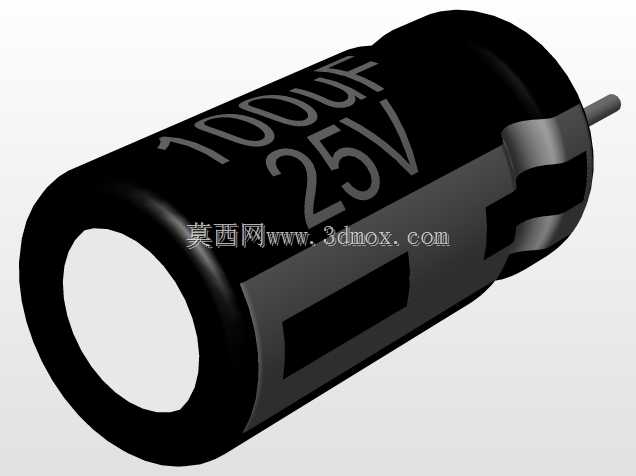

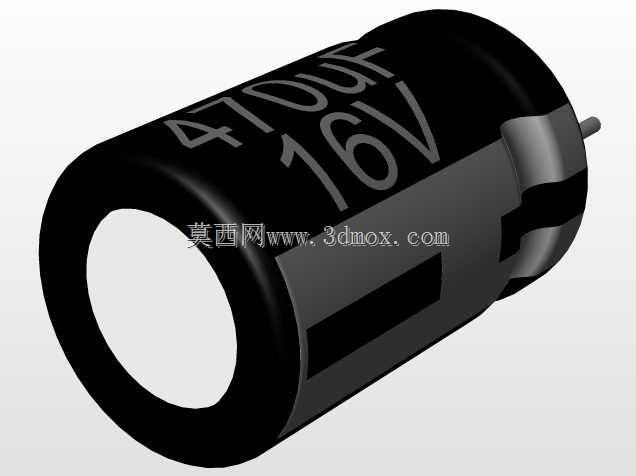

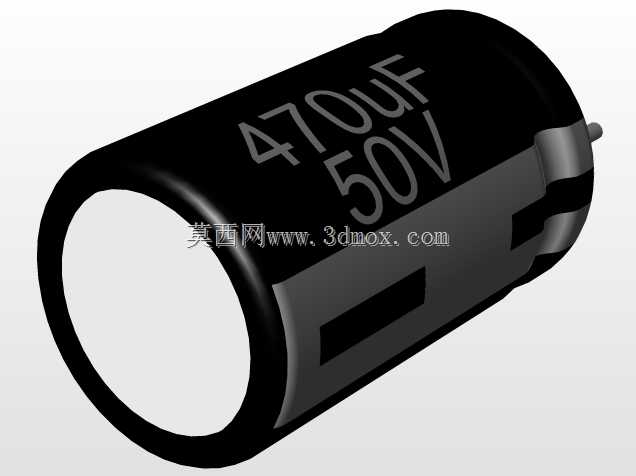

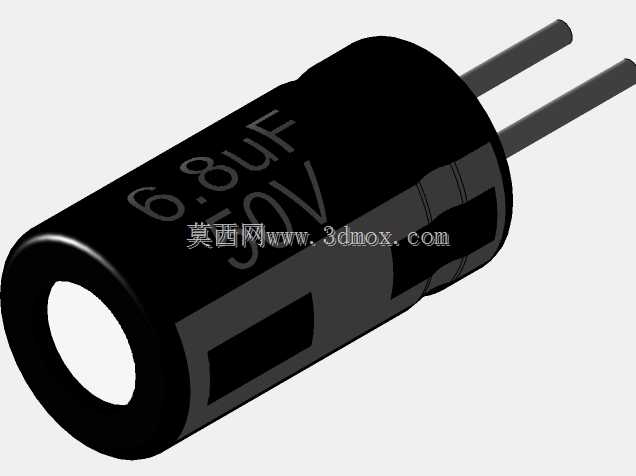

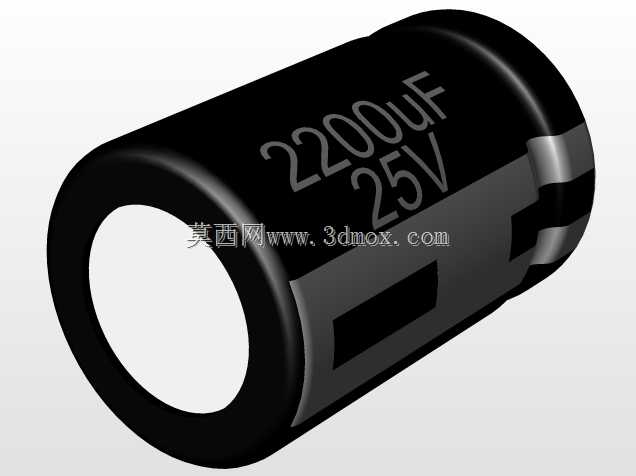

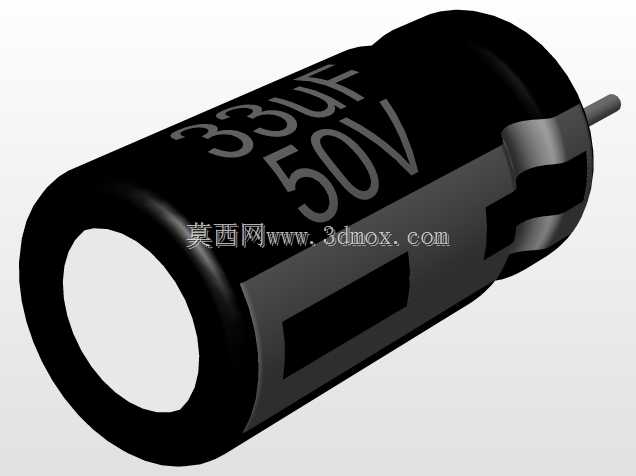

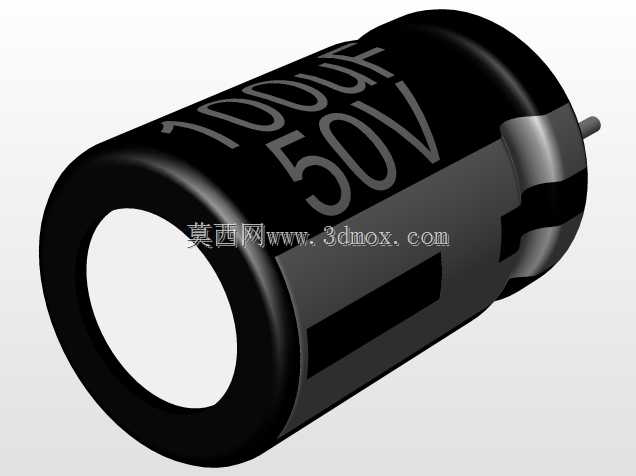

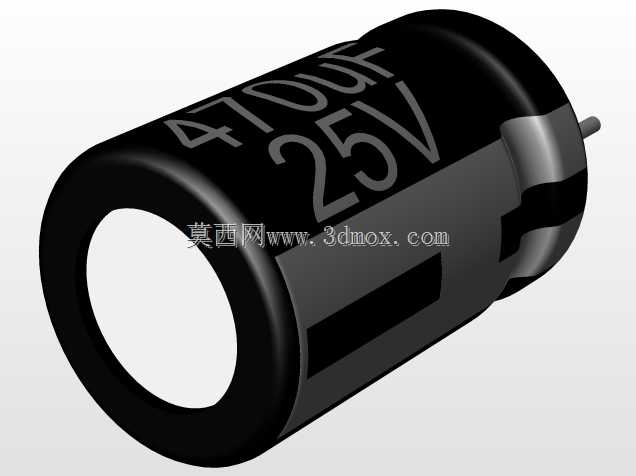

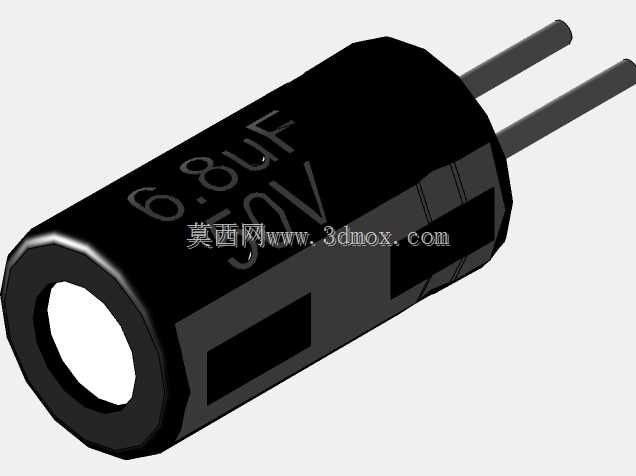

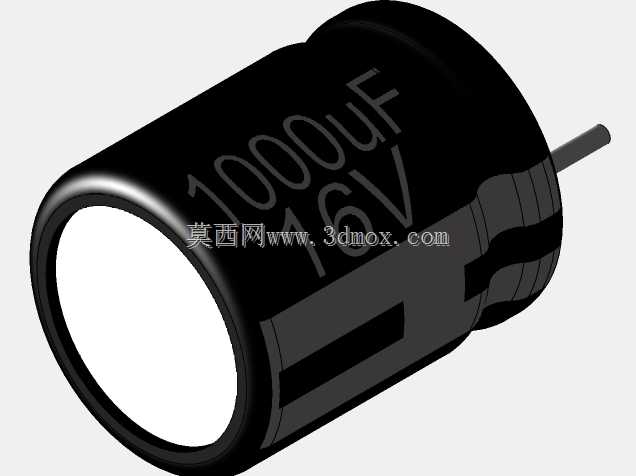

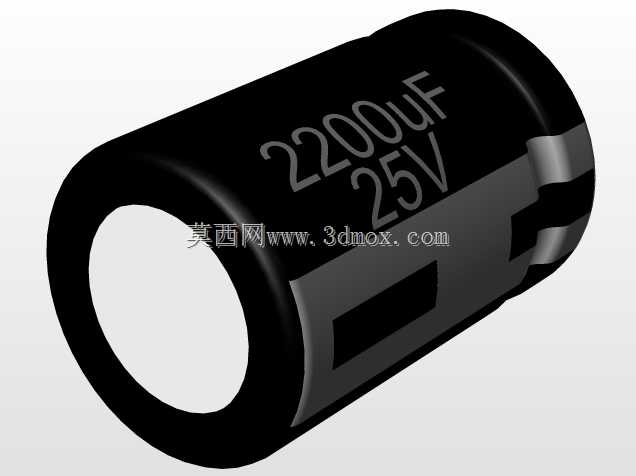

本次设计的直插通孔电容器，采用行业通用的圆柱形铝壳封装结构，外壳做哑光黑色绝缘包覆处理，壳体表面预留清晰的参数标识区域，可清晰标注容值、耐压等核心电气参数，方便生产装配环节的目视核对与检修排查。元件本体一端设置密封端盖，两根平行的直插引脚从端盖中心垂直引出，引脚间距符合通用PCB板的通孔安装规范，能够适配绝大多数波峰焊、手工焊的装配工艺要求，无需额外定制安装孔位即可直接适配常规线路板的布局设计。

在设计思路上，这款电容模型完全还原量产实物的结构比例，本体的圆柱直径、引脚长度、引脚直径、本体总长度都严格参照行业通用的规格尺寸做等比例还原，既保证了外观视觉上的真实感，也能在虚拟装配仿真中准确模拟元件的安装边界，避免在PCB布局、结构件干涉检查时出现尺寸偏差。模型还原了外壳的卷边封边结构、端盖的密封胶圈结构、引脚与端盖的连接过渡结构，甚至连壳体表面的极性标识位都做了对应呈现，能够满足电子设备结构设计阶段的装配校验、布局仿真、可视化展示等多场景的使用需求。

在实际电路应用中，这类通孔电容相比贴片电容拥有更大的容值上限和更强的耐浪涌电流能力，适合在大电流滤波、低频信号耦合的场景下使用，其直插式的安装结构也拥有更好的机械强度，在震动环境下的连接可靠性优于同规格贴片元件，因此在工业控制、电源设备、汽车电子等对可靠性要求较高的领域应用占比极高。设计过程中充分考虑了元件与周边结构件的安全距离要求，本体的外形轮廓没有多余的凸起结构，能够在紧凑的板卡空间内实现高密度排布，同时预留出足够的焊接操作空间，避免装配过程中出现相邻元件干涉、焊接工具无法操作的问题。
