车床用托尔诺快换式刀架结构设计

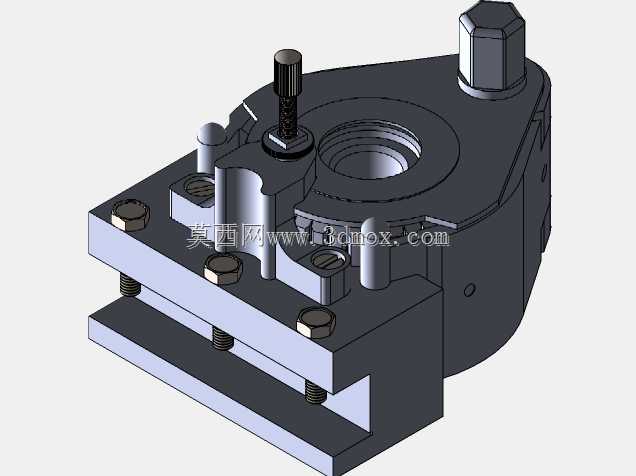

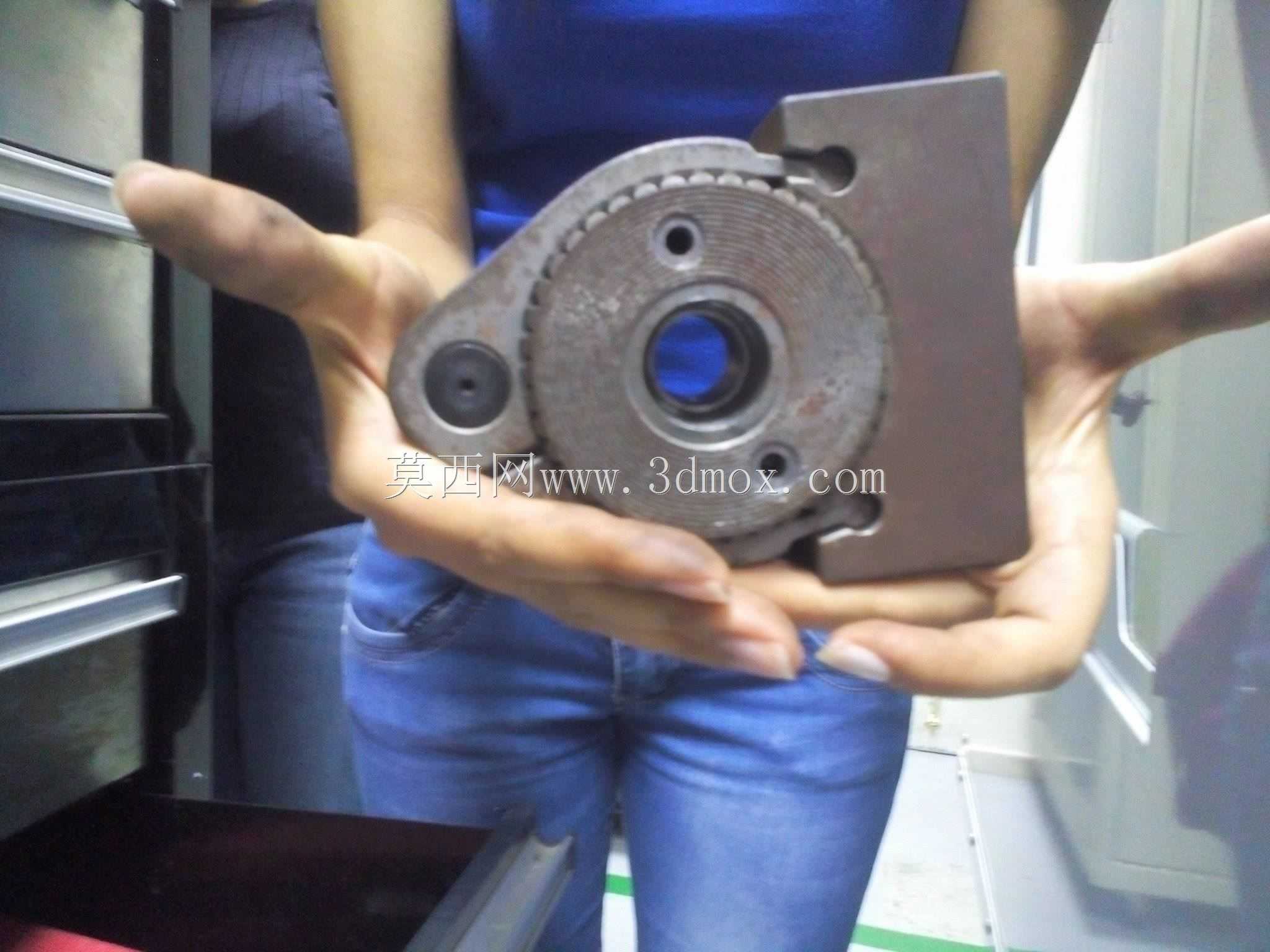

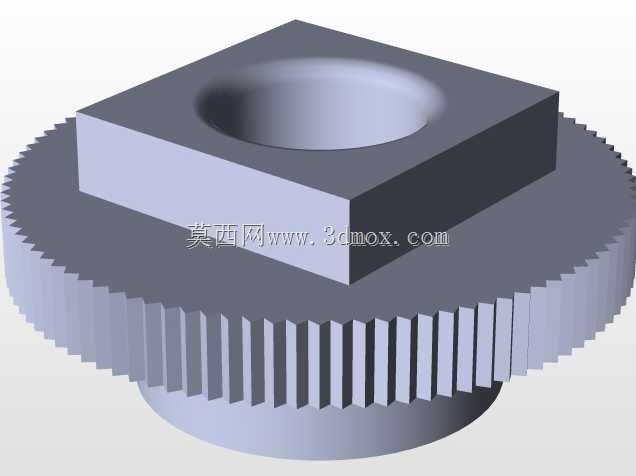

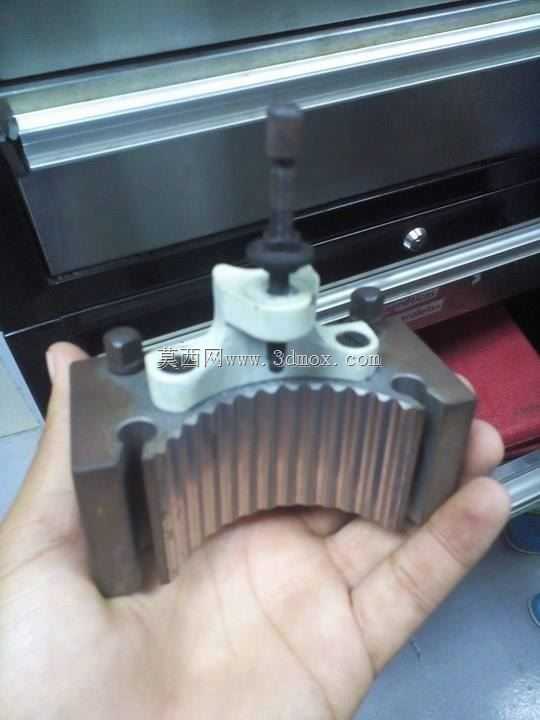

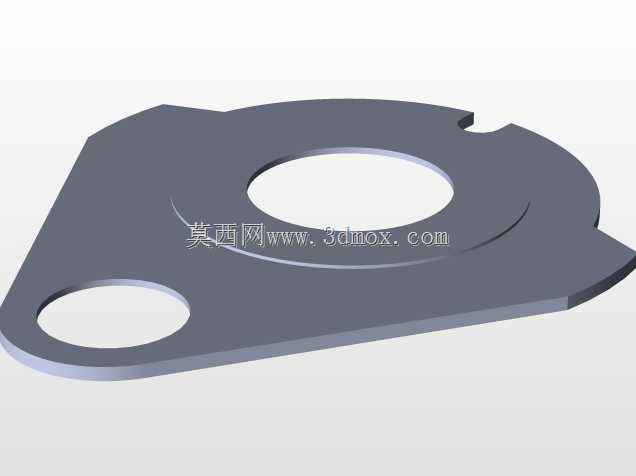

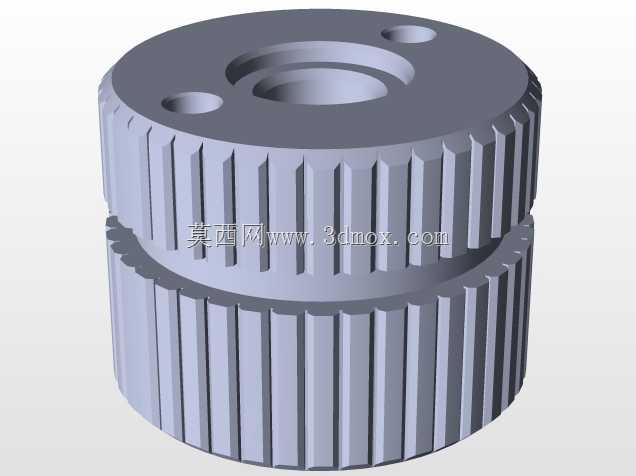

这款刀架是车床加工环节的核心功能附件，主要应用于普通卧式车床、小型数控车床的切削作业场景，承担车削过程中各类外圆车刀、端面车刀、切槽刀、螺纹车刀的装夹固定与工位切换功能，是保障车削加工精度、提升换刀效率的关键配套部件。在实际生产场景中，这类刀架可适配小批量多品种零件的车削加工需求，无需频繁拆卸刀杆即可完成多道工序的刀具切换，能有效降低操作人员的装刀辅助时长，减少重复对刀带来的精度误差，尤其适合教学实训场景、小型机加工车间的日常生产作业。从功能特性来看，这款刀架采用多工位布局设计，可同时装夹多把不同用途的车刀，通过顶部的锁紧调节结构实现工位的精准定位与牢固锁紧，加工过程中可承受较大的切削载荷，避免刀具出现振颤、位移等问题，保障车削加工的表面质量与尺寸稳定性；刀架侧面设置的微调结构可对刀具的伸出长度、装夹角度进行细微调整，适配不同加工工序的对刀需求，无需整体拆卸刀座即可完成参数校准。在设计思路上，这款刀架采用分层式结构布局，底部为与车床中拖板适配的安装基座，通过多组内六角螺栓实现与拖板的刚性连接，中部为可转动的工位转盘，上部设置独立的刀具压块与锁紧组件，各部件之间通过定位销、紧固螺栓实现精准装配，既保证了整体结构的刚性，也便于后期的维护拆解与易损件更换；结构设计充分考虑了加工过程中的排屑需求，各装夹工位预留了足够的排屑空间，避免切屑堆积卡滞转盘转动，同时外露的调节部件均做了防滑、防磕碰的结构处理，适配车间复杂的作业环境。从安装边界来看，这款刀架的底部安装面为标准平置结构，安装孔位间距适配常规小型车床的中拖板安装尺寸，整体外形紧凑，安装后不会超出车床拖板的行程边界，不会干涉车床尾座的正常移动，各工位刀具装夹后刀具回转半径控制在安全范围内，可适配常规直径范围内的轴类、盘类零件车削加工，无需对车床原有结构进行改造即可直接安装使用。
