钢板折弯直线度瞄准加工设备

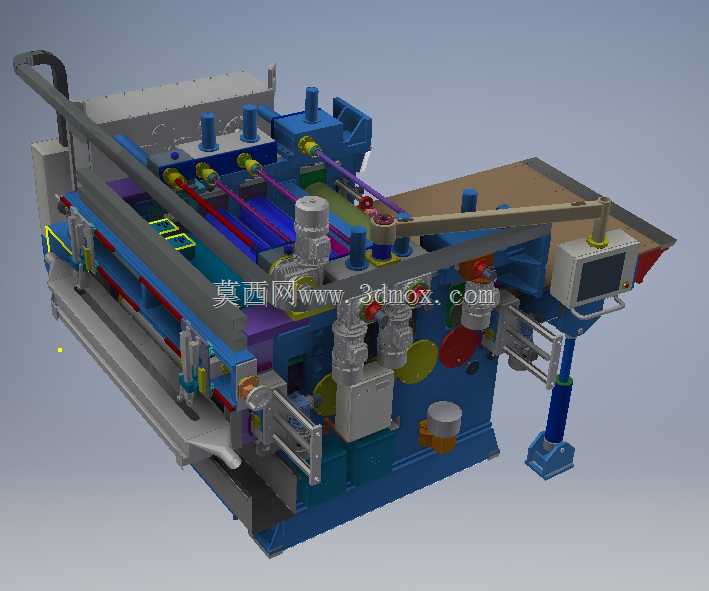

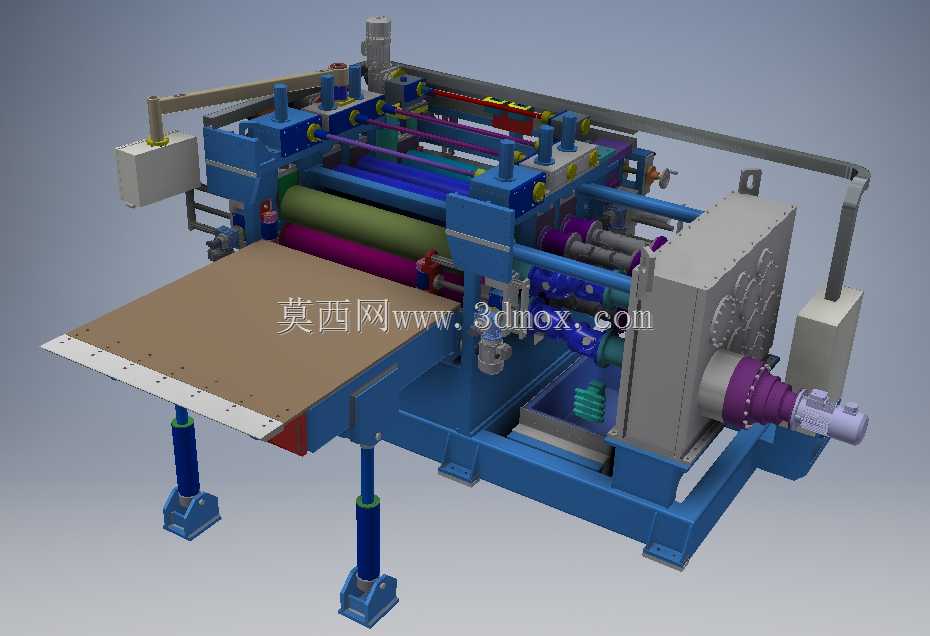

在钣金加工、金属板材成型的生产场景中，板材折弯后的直线度偏差一直是影响构件装配精度、成品外观质量的核心痛点，这款瞄准机正是针对中厚钢板折弯工序后的直线度管控需求设计的专用加工设备，主要服务于钢结构制造、专用车厢板加工、大型钣金柜体生产、工程板材预制等行业场景，可完成折弯后钢板的直线度校准、压平修整作业，解决传统人工敲击校直效率低、精度一致性差、劳动强度大的问题。设备采用卧式辊压结合侧方定位瞄准的结构设计思路，整体以高强度型钢焊接框架作为承载基体，底部配置可调节高度的支撑脚座，能够适配车间不同平整度的地面安装需求，安装时无需额外浇筑复杂地基，仅需通过脚座调平即可保证整机运行的水平精度，设备进料端配置宽幅托料平台，可承托大尺寸板材平稳送入加工辊组，避免板材因自重下垂产生进料偏移。核心加工区域采用多组平行排布的压辊结构，上下辊组配合可根据板材厚度调整压合间隙，侧方设置的瞄准定位机构可实时对齐板材边缘基准，在板材输送过程中持续监测直线度偏差，配合可调压辊的压力微调，对钢板折弯处的变形应力进行逐步释放与校平，设备可适配最大宽度1500mm、最大厚度16mm的钢板加工，覆盖常规工业钣金加工的绝大多数板材规格。传动端采用齿轮箱结合减速驱动的布局，将动力单元与加工辊组刚性连接，保证辊组运转的同步性，避免板材输送过程中出现打滑、偏移问题，设备两侧预留了足够的操作维护空间，压辊、定位组件均采用快装式连接结构，日常更换磨损件、清理辊面残留杂物时无需拆解主体框架，可大幅缩短设备停机维护时长。整机结构布局紧凑，进料、加工、出料的动线呈直线排布，可直接对接前端折弯工序、后端下料码垛工序，接入钣金加工自动化生产线，无需额外配置中转输送设备，有效缩减生产线的占地长度，设备的防护结构采用半开放式设计，既能够遮挡加工过程中可能产生的氧化皮飞溅，又不会遮挡操作人员观察瞄准定位基准的视线，兼顾作业安全与操作便利性。
