单刀双掷翘板型电气转换开关结构设计

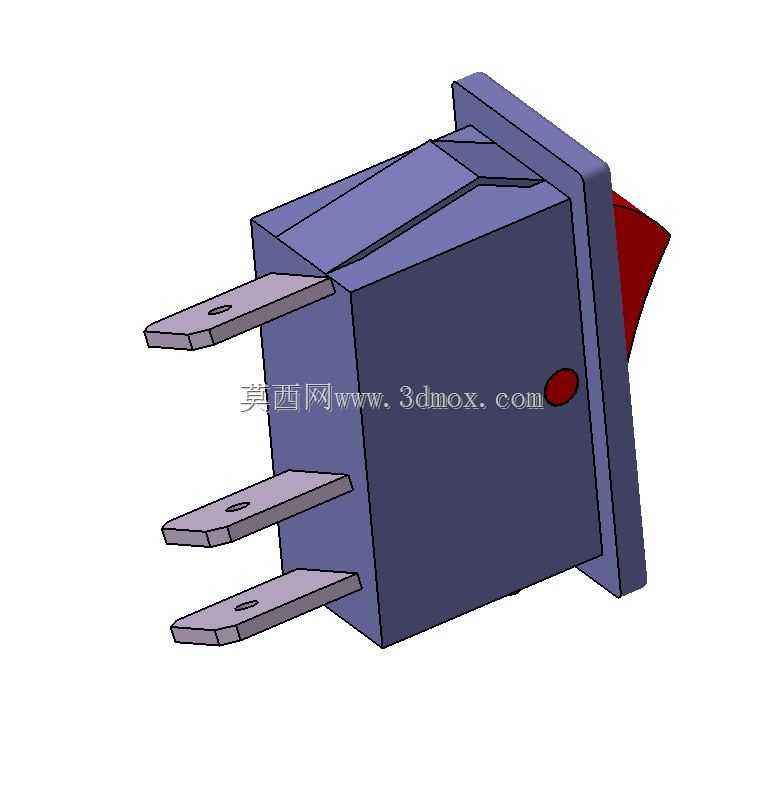

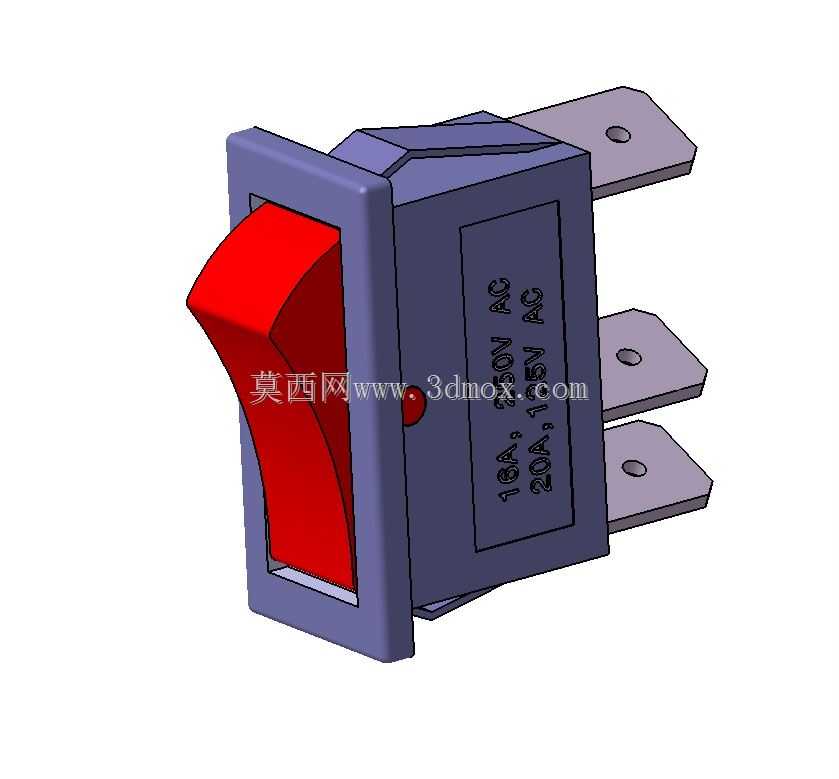

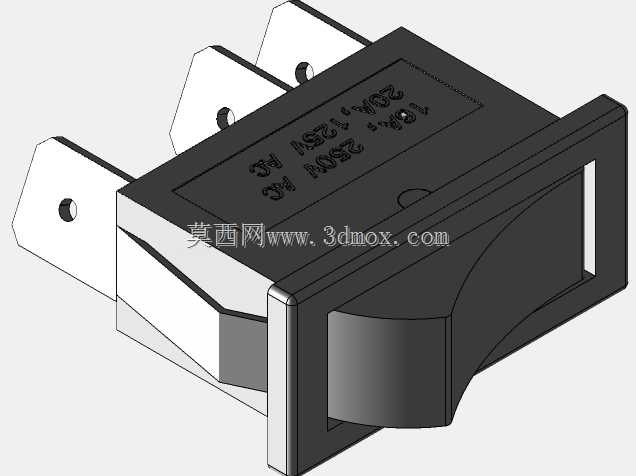

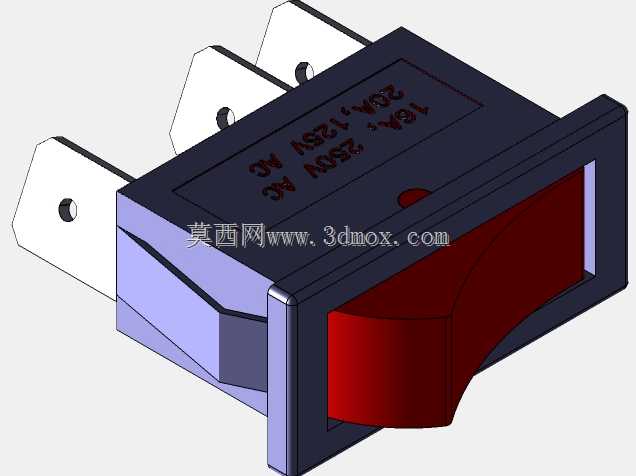

这款单刀双掷翘板开关是低压电气控制回路中应用极为广泛的基础切换元件，常见于小型家电、工控辅助回路、测试仪器、车载改装电路、桌面电子设备等场景，承担电路通路切换、双回路选通、电源档位切换的核心作用，能够在单路输入的前提下，实现两路输出回路的择一导通，无需额外增设切换继电器即可完成简单的电路逻辑切换，是小功率控制回路里性价比极高的基础控制部件。从功能特性来看，该开关采用翘板式按压操作结构，操作时通过按压翘板两端实现档位切换，操作反馈清晰，档位卡位明确，能够有效避免误触移位，三个插片式接线端分别对应公共输入端与两路输出端，接线时无需焊接，直接插入对应接线座即可完成导通，适配常规0.8mm厚度的快速接线端子，能够承载常规小功率回路的通断需求，开关本体设置有明确的档位卡位结构，切换到位后有清晰的触感反馈，可避免接触不良导致的回路闪断问题。在设计思路上，这款开关优先考虑了嵌入式安装的适配性，整体采用方体基座加安装法兰的结构形式，安装法兰突出基座本体，能够卡在安装面板的开孔位置，无需额外固定件即可完成面板卡装，基座部分做了规整的直边设计，能够适配标准方形开孔，安装后与面板贴合紧密，翘板操作端突出法兰平面，操作时手指按压的受力角度符合人体工学，单次按动的行程控制在合理区间，既不会因为行程过短导致误触发，也不会因为行程过长造成操作费力。接线端采用平行等距排布的直插式结构，三个插片处于同一侧平面，间距符合电气安全间隙要求，能够避免接线后相邻端子出现短接风险，插片表面做了平整化处理，与接线端子配合时接触面积充足，能够降低接触电阻，减少长期通电后的发热问题。开关本体的安装边界充分考虑了常规面板的厚度适配范围，法兰与基座的台阶尺寸能够覆盖常见的设备面板厚度，安装后不会出现松动脱落的问题，基座整体尺寸紧凑，不会占用设备内部过多的安装空间，对于内部空间局促的小型电子设备十分友好，翘板的操作面做了微倾斜设计，按压时的受力点更贴合手指指腹，长期操作也不会产生明显的不适感。开关侧面设置的定位凸点能够在嵌入安装时与面板开孔的定位槽配合，避免开关在开孔内发生转动，保证翘板的操作方向始终保持水平或垂直的规整状态，整体结构没有多余的冗余设计，所有结构特征都服务于安装便捷性、操作可靠性与电气安全性，完全匹配小功率电气回路的日常切换使用需求。
