Cree XHP70大功率LED灯珠散热基板结构

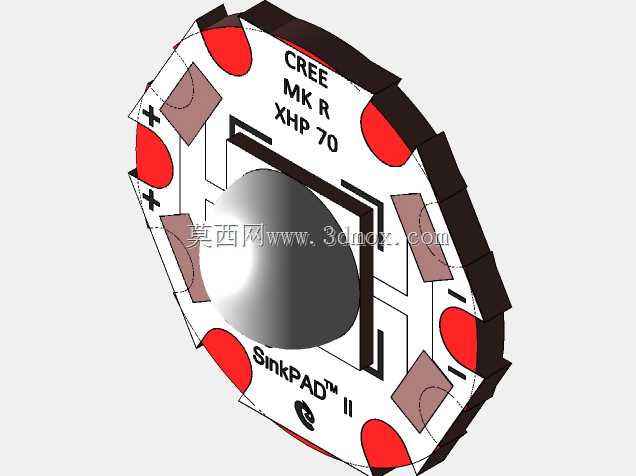

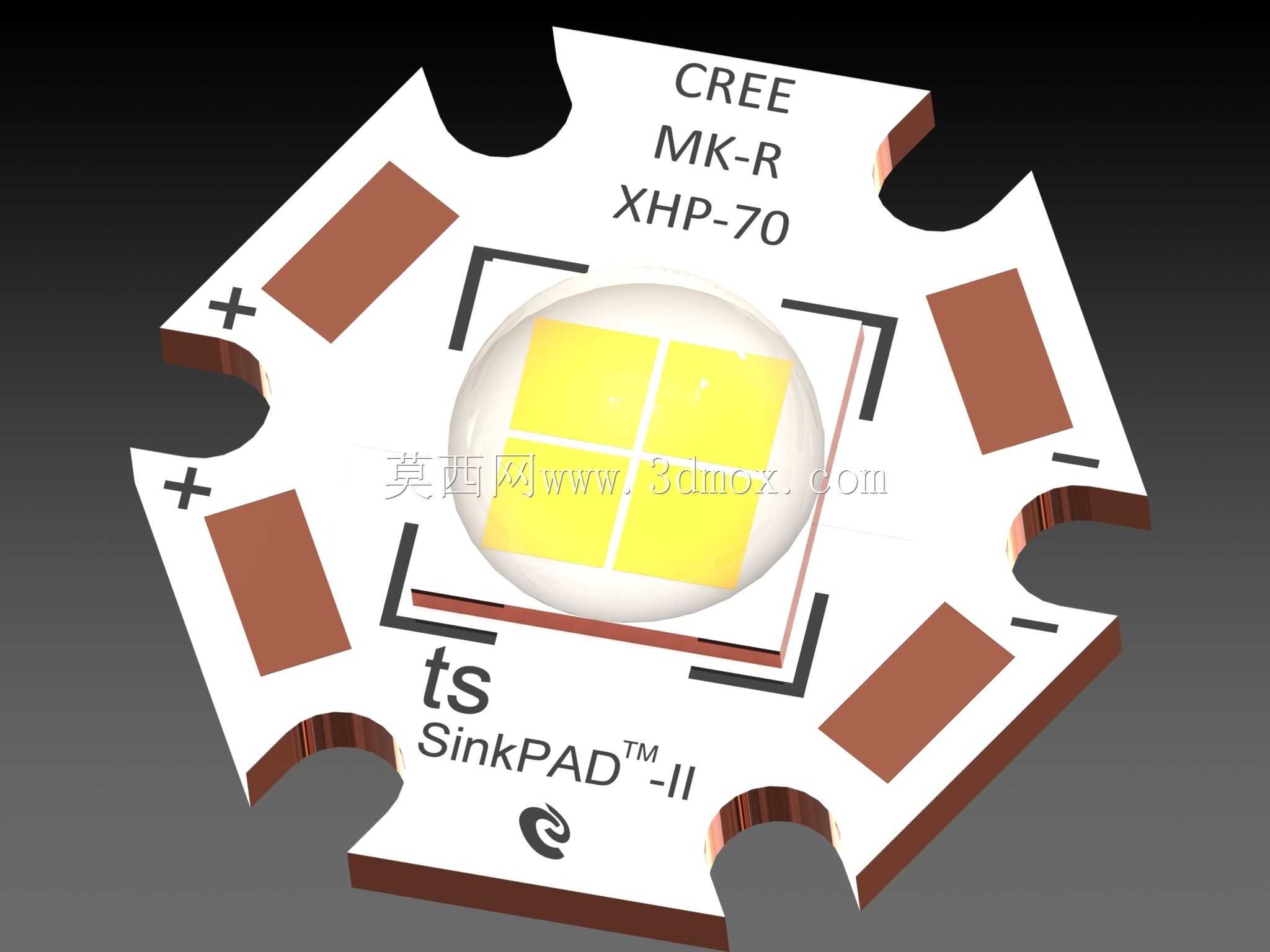

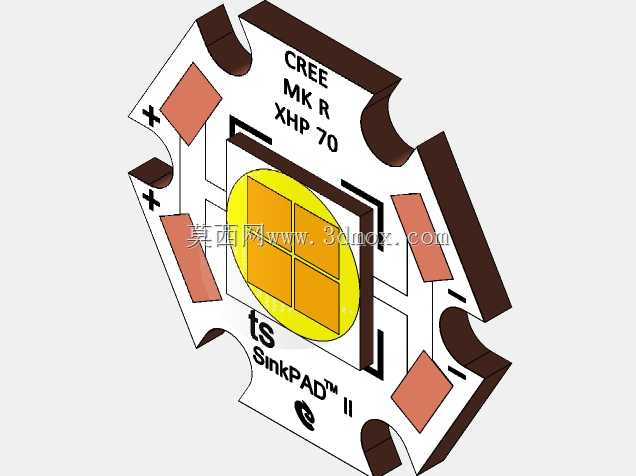

这款大功率LED发光组件的结构设计，核心围绕高功率密度照明场景的散热与安装需求展开，广泛适配户外探照设备、工业强光照明、车载辅助远光、专业摄影补光、高端手电等对光通量与可靠性要求严苛的应用场景，能够在持续大电流驱动下维持稳定的光输出表现，避免因热量堆积导致的光衰、色温偏移甚至芯片损坏问题。产品采用六边异形星状基板构型，中心区域为四芯合封的LED发光晶圆，外围对称分布六组独立的导电焊盘与散热接触区，这种布局既可以实现多回路的供电连接，也能让芯片工作产生的热量通过基板上的铜质导热层快速向四周扩散，降低核心区域的热阻。设计过程中充分考虑了实际安装的适配性，基板边缘设置的半圆缺口与定位卡槽，能够精准匹配市面主流的XHP70专用灯座、散热模组的安装孔位，无需额外打孔修改即可完成固定，同时正负极标识清晰刻印在对应焊盘旁，可有效避免生产组装过程中的极性接反问题。基板表面的SinkPAD-II导热结构采用铜基绝缘复合工艺，在保证导电区域绝缘性能的前提下，最大化提升了垂直方向的导热效率，让芯片底部的热量能够直接传导至后端的散热鳍片或主动散热模块上。从安装边界来看，基板整体外接圆尺寸适配常规20mm直径的灯座安装位，中心发光区的透镜定位凸台尺寸与配套的TIR透镜、反光杯完全匹配，组装后可实现精准的光学配光，不会出现光斑偏移、漏光等问题。焊盘的尺寸与间距经过优化，既适合手工焊接引线，也适配回流焊的自动化生产工艺，能够满足小批量定制与大规模量产的不同组装需求，在长时间满功率工作状态下，基板的热形变率控制在极低范围，可保证发光芯片与光学配件的相对位置始终保持稳定，维持一致的照明效果。
