铰接式车辆及管道用金属波纹管伸缩节结构

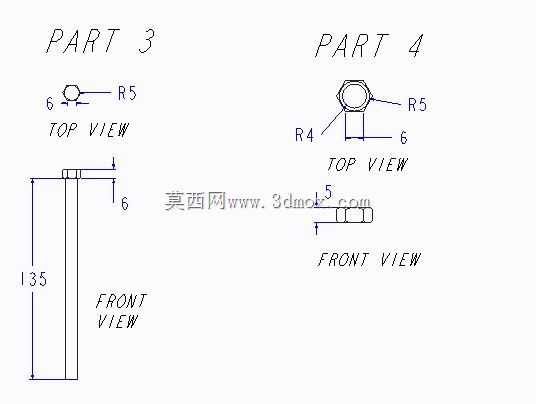

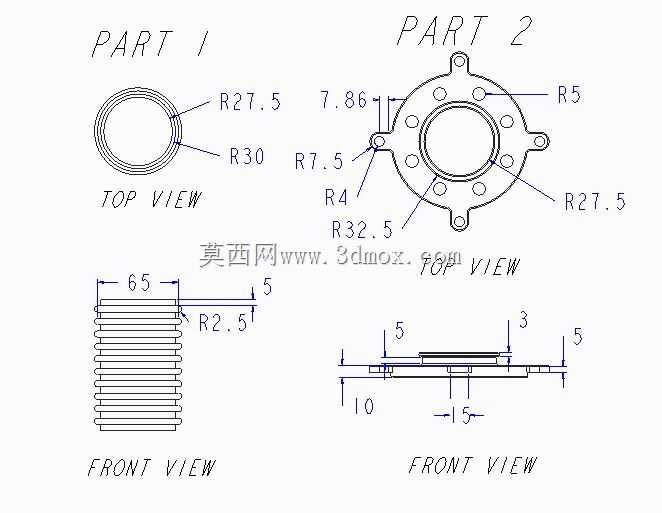

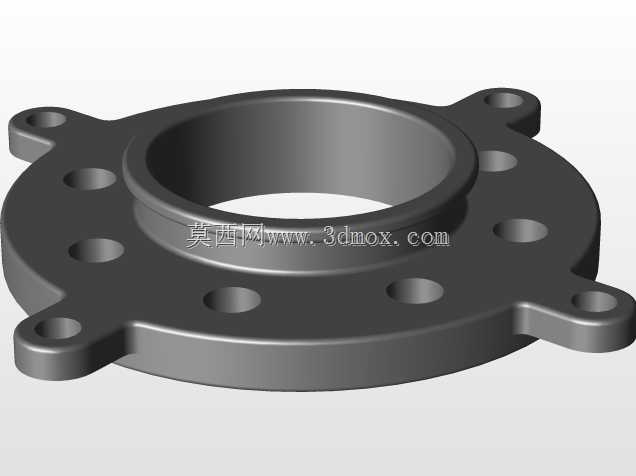

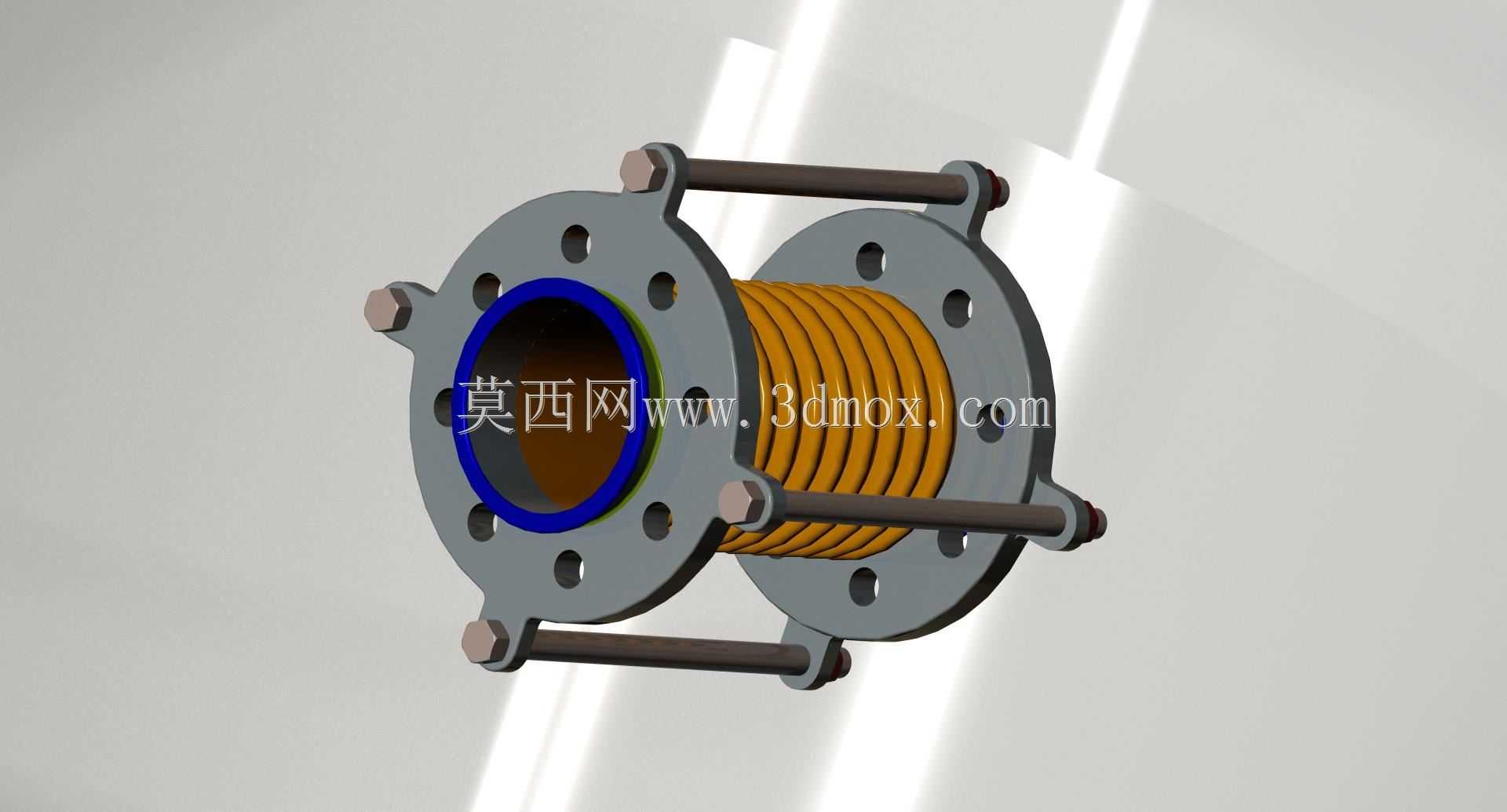

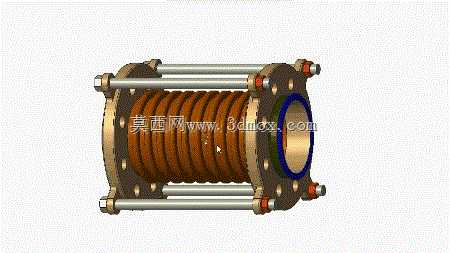

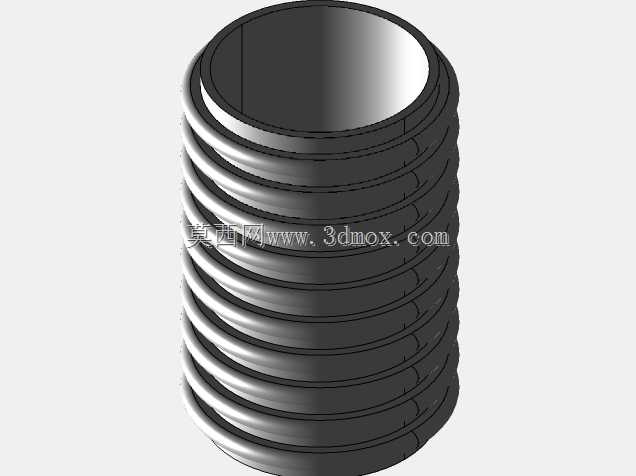

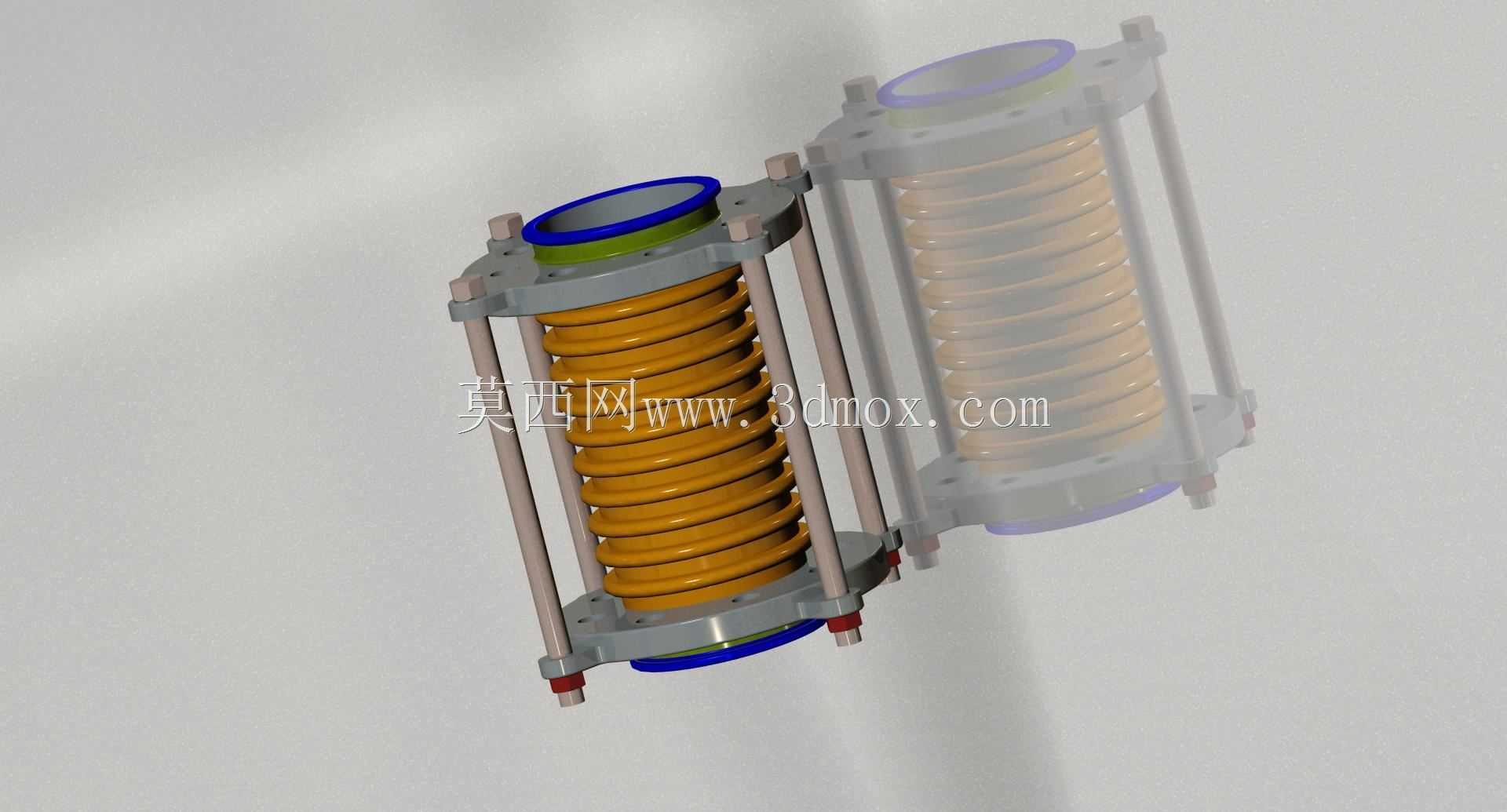

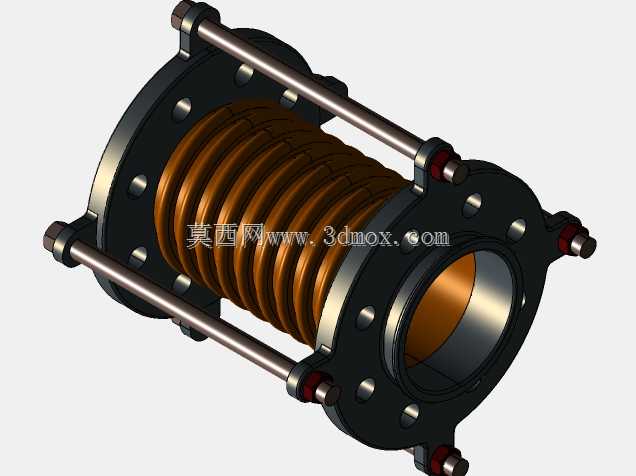

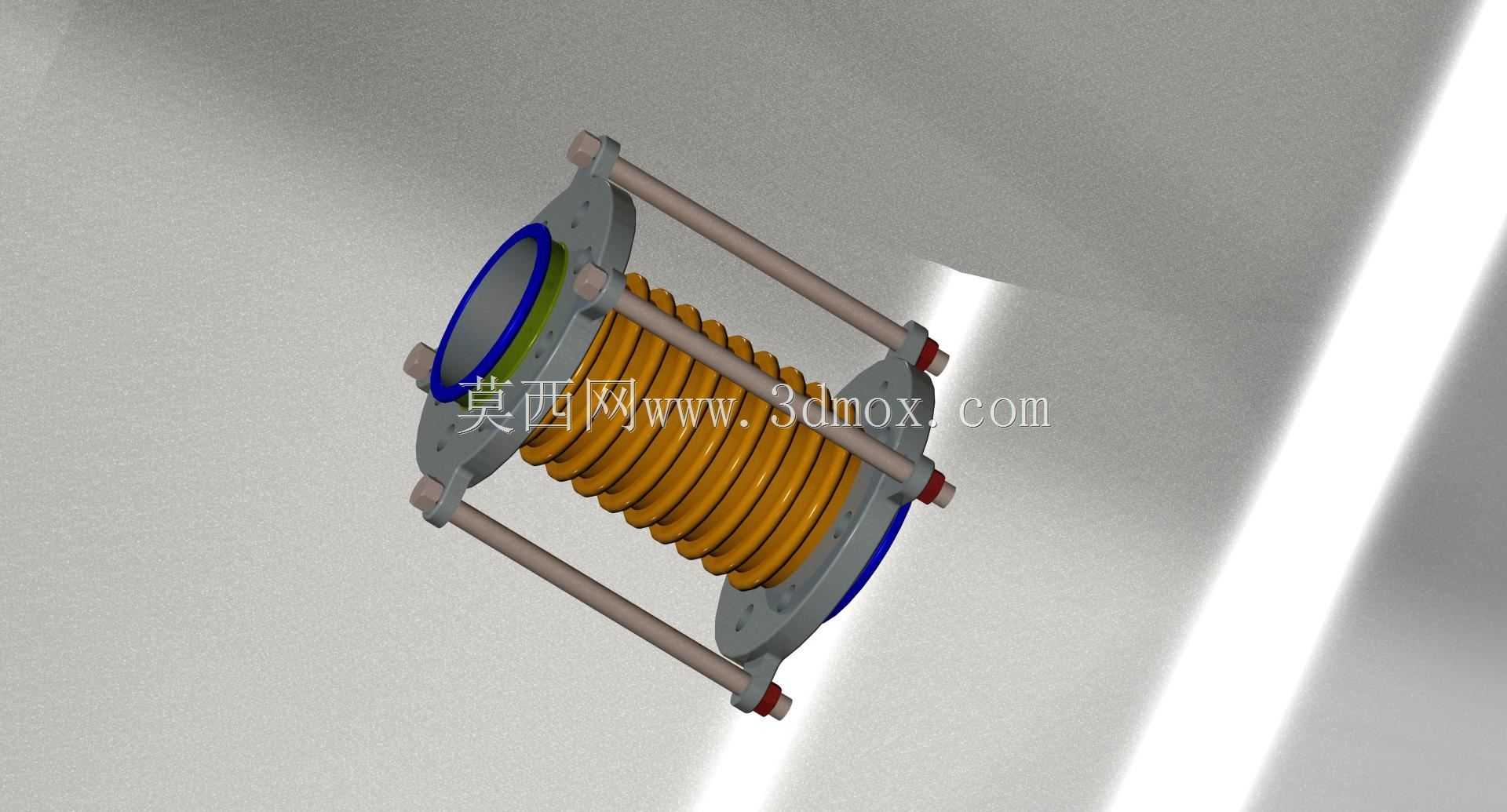

这款金属波纹管伸缩节的设计，核心围绕两类核心应用场景展开，一是铰接式公共汽车、有轨电车等多编组铰接车辆的转弯处接头防护与位移补偿，二是输送高温废气、蒸汽等介质的工业管道系统的热变形与振动吸收，是兼顾位移补偿、密封防护、减振缓冲的核心连接部件。在铰接车辆的应用场景中，车辆行驶过程中转弯、颠簸会让铰接段的连接部位产生多维度的相对位移，同时车辆排气、空调管路会持续传递振动，这款伸缩节通过多组串联的波纹管单元，可灵活适配轴向压缩拉伸、径向偏移、角度偏转等多方向位移，完全覆盖车辆铰接部位的活动边界，避免管路或接头因刚性拉扯出现开裂、泄漏问题，同时波纹管的弹性结构可有效吸收管路传递的振动，降低车厢内的振动传导，提升乘坐舒适性。在高温介质输送管道场景中，管道输送高温废气、饱和蒸汽时会因温度变化产生明显的热胀冷缩变形，若采用刚性连接会产生极大的结构应力，造成管道焊缝开裂、法兰密封失效等问题，这款伸缩节的波纹管段采用多层薄壁金属波纹结构，在保证承压能力的同时具备优异的轴向变形能力，可有效吸收管道的热伸长量，抵消热应力对管道系统的破坏。产品结构设计上，两端采用带螺栓孔的法兰连接结构，可直接与对应通径的管道、车辆接头法兰配对安装，安装时只需对齐法兰孔位，穿入连接螺栓并按对角顺序拧紧即可，无需额外定制转接件；法兰之间设置多根平行的导向拉杆，拉杆两端配备限位调节螺母，一方面可对波纹管的伸缩行程进行硬限位，避免波纹管过度拉伸或压缩超出弹性极限造成永久变形，另一方面可承受管道内压产生的轴向推力，避免波纹管单独承受推力导致结构失效；核心的波纹管段采用等距环形波纹结构，波纹的波高、波距经过力学计算优化，在有限的长度内实现最大的补偿量，同时保证足够的结构强度，可承受管道内的介质压力，不会出现鼓胀、开裂问题；法兰与波纹管的连接采用环缝焊接工艺，焊缝经过密封处理，可保证高温介质输送过程中无泄漏。安装边界方面，这款伸缩节的安装长度需根据现场的补偿量需求预留对应的伸缩余量，法兰的螺栓孔分布圆直径、通径尺寸与常规同规格工业管道、车辆管路法兰完全匹配，安装时需保证两端法兰的同轴度，避免偏斜安装造成波纹管局部受力不均，导向拉杆的螺母需调整至预留设计补偿行程的位置，不可将螺母完全锁死限制波纹管的正常伸缩。产品整体采用金属材质制作，表面经过防锈处理，可适应户外车辆行驶、工业厂区等复杂工况，具备耐高温、抗腐蚀、耐疲劳的特性，可长期在振动、温度交变的环境下稳定工作，有效提升管路系统、车辆连接部位的使用寿命，降低后期维护成本。
