BTS7960大功率H桥电机驱动模块设计

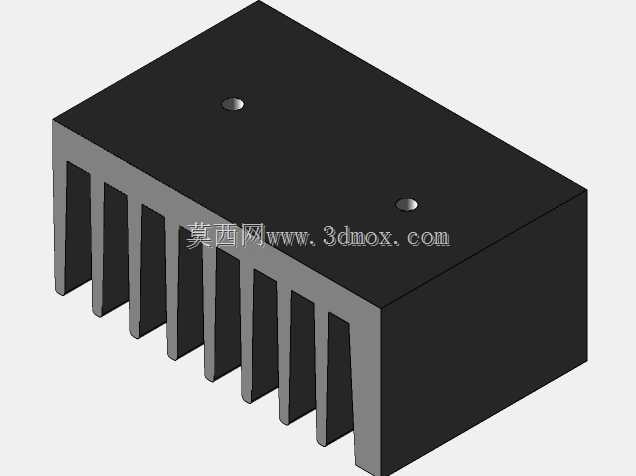

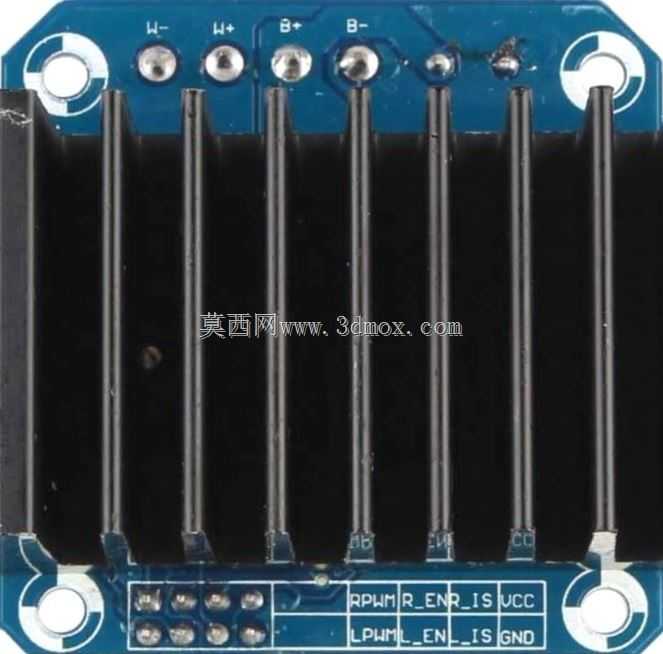

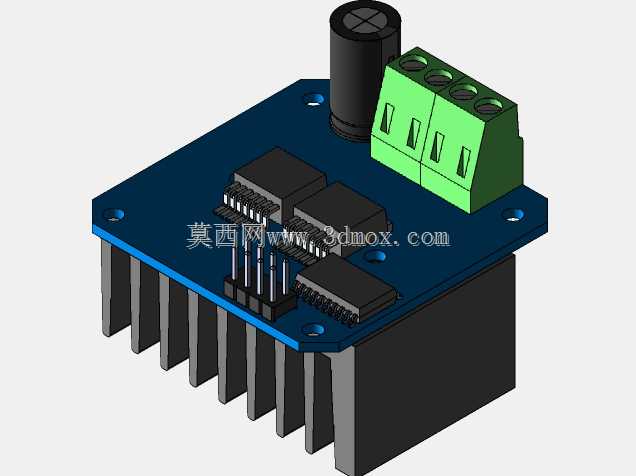

这款BTS7960大功率H桥驱动模块，主要面向中小功率直流电机的正反转、调速驱动场景，在智能小车、小型工业传动装置、机器人运动关节、电动推杆控制、低压直流传动设备等领域有着广泛的应用，能够为负载端提供稳定可靠的大电流驱动输出，解决常规小功率驱动模块带载能力不足、易过热烧毁的痛点。模块核心采用英飞凌BTS7960芯片搭建双全桥H驱动架构，具备完善的热过流保护机制，可在驱动过程中实现功率侧与控制侧的有效隔离，避免电机端的反向电动势、浪涌电流串入控制回路损坏主控MCU，大幅提升整套控制系统的运行稳定性。模块供电电压覆盖5.5V至27V区间，持续输出电流可达43A，能够适配多数12V、24V规格的低压直流电机负载，支持最高25KHz的PWM信号输入，可实现细腻的电机转速调节，避免低频PWM带来的电机抖动与异响问题。在设计思路上，模块将功率驱动回路、信号隔离回路、电源指示回路、散热结构进行了一体化整合：板载5V电源指示灯可直观显示模块供电状态，电机驱动输出端配备电压指示点位方便调试检测；底部预装大面积铝制散热鳍片，配合芯片本身的过温保护机制，可在长时间大电流带载工况下维持稳定的工作温度，避免过热降频或烧毁。模块整体外形尺寸为4*5*1.2cm，安装边界紧凑，接线端采用大电流绿色接线端子，可直接接入动力线与电机线，控制端仅需连接共地、两路PWM信号即可实现电机的正反转与调速控制，控制侧5V电源可与主控MCU共用5V供电，无需额外配置隔离电源，大幅简化了用户的接线与调试流程。模块还预留了两个热流通误差信号输出点位，可将芯片的工作状态反馈至主控端，方便用户实现驱动回路的状态监测与故障预警，进一步提升整套传动系统的可靠性。
