棘轮键单向止动传动结构设计

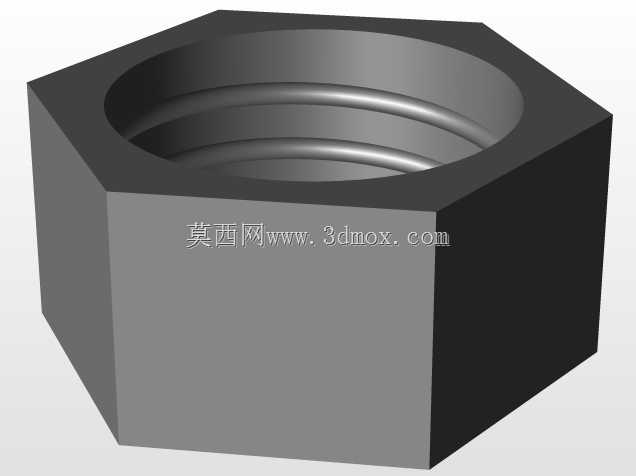

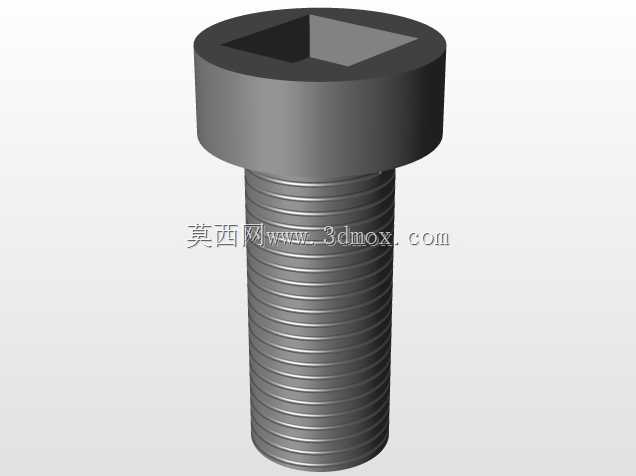

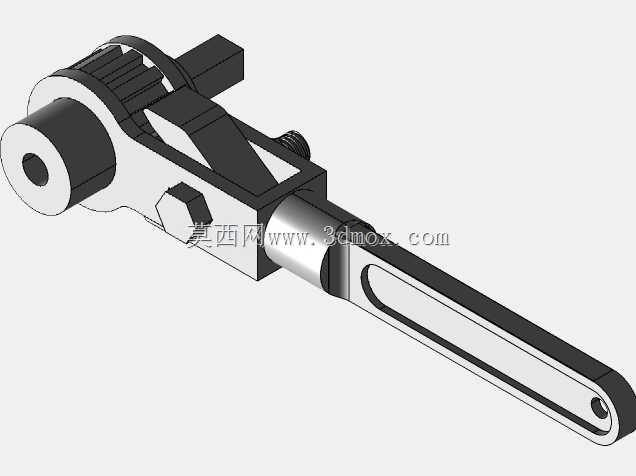

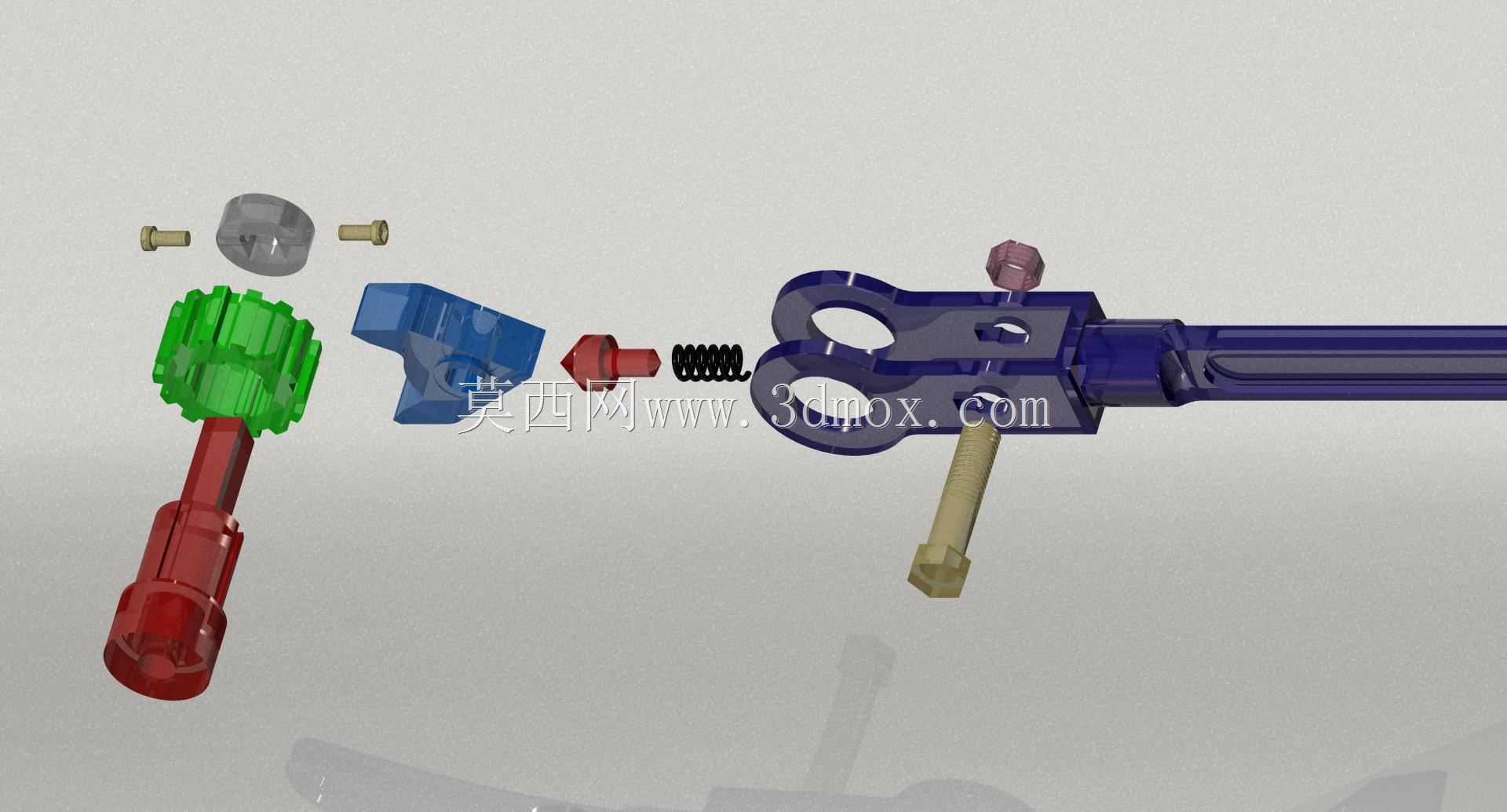

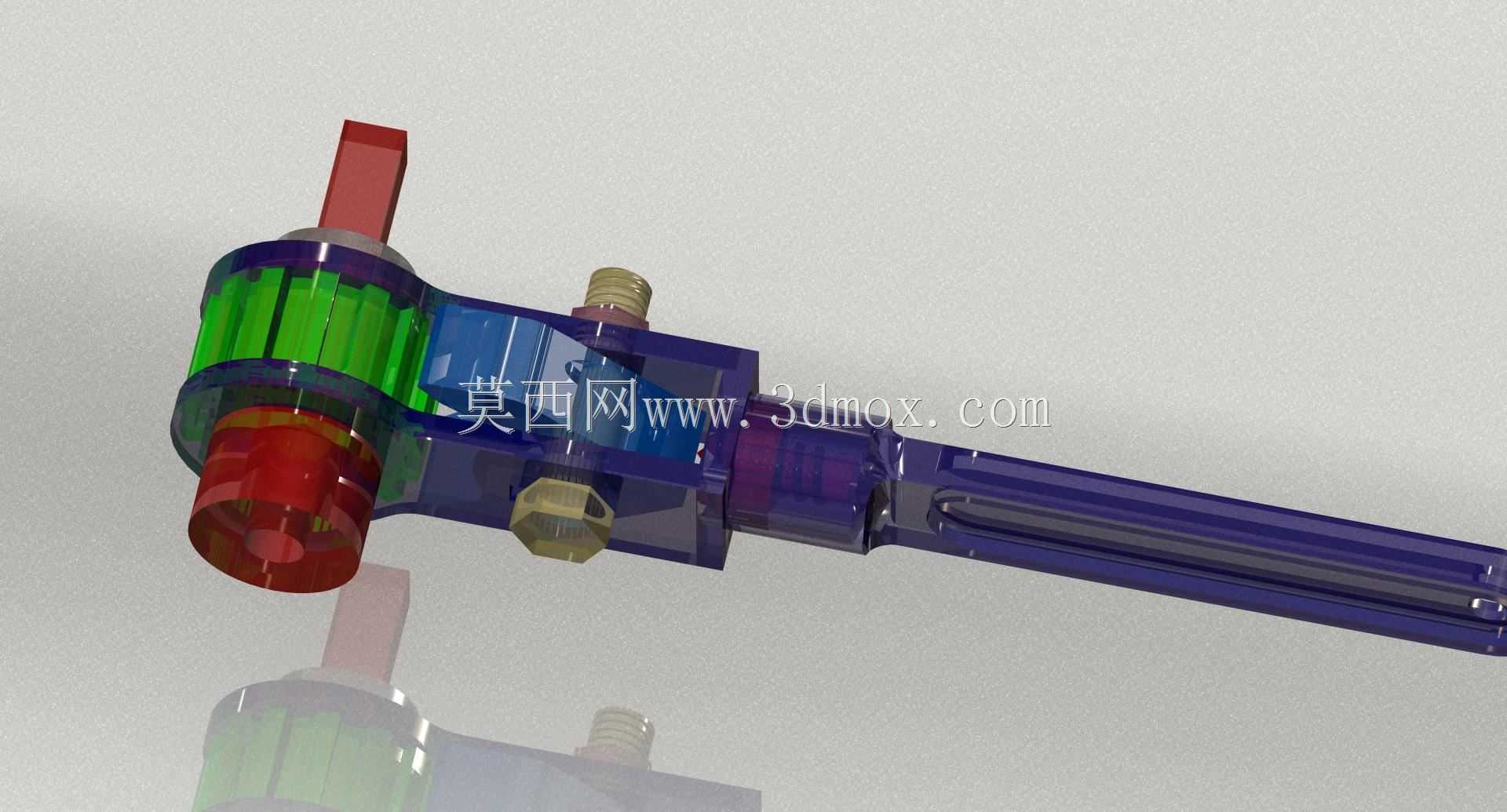

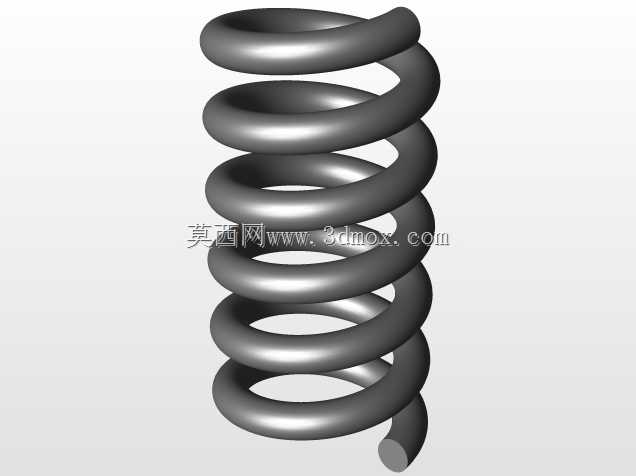

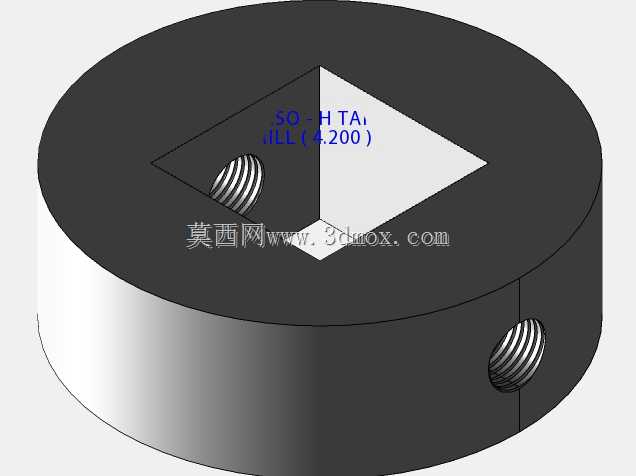

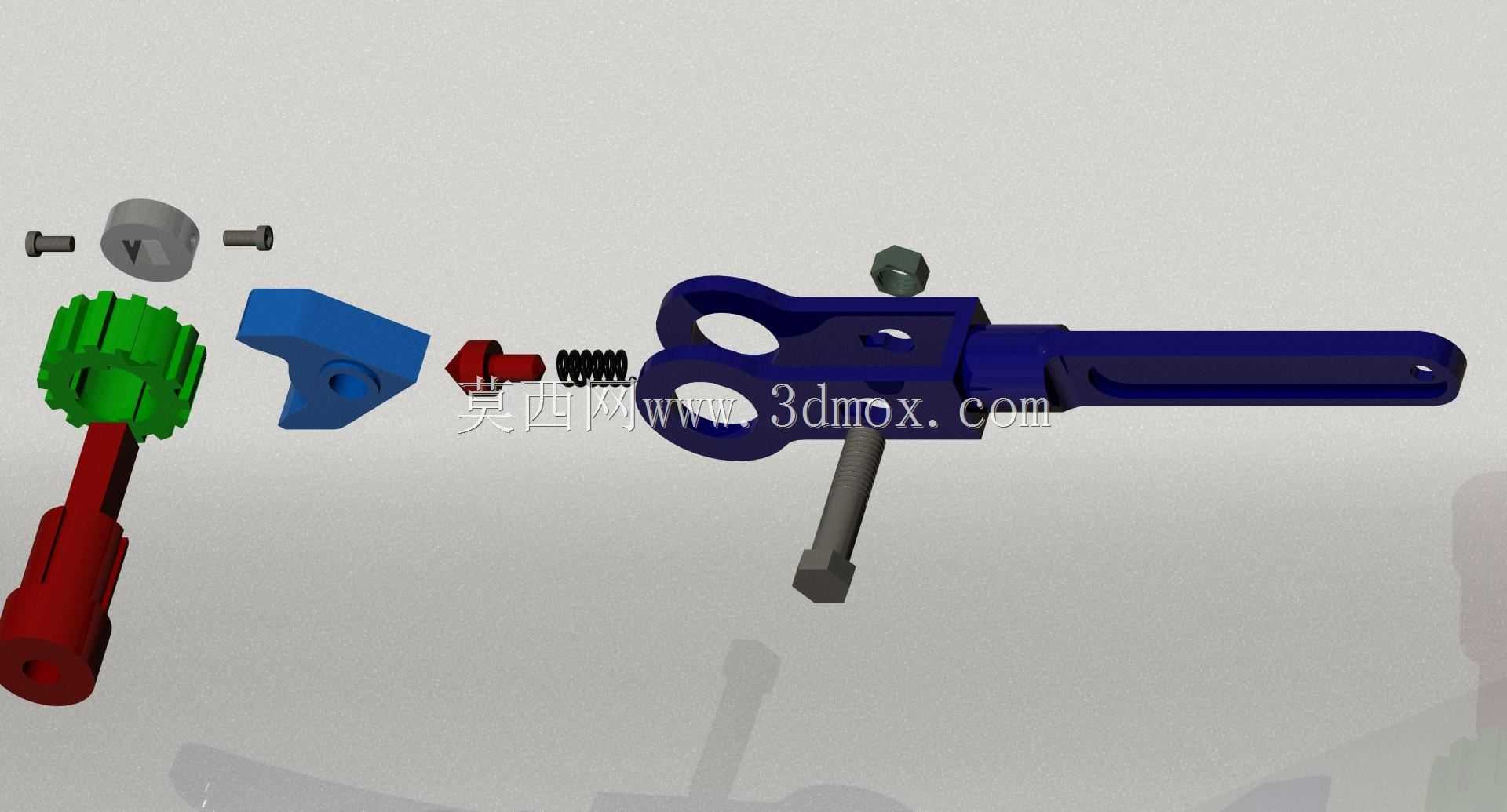

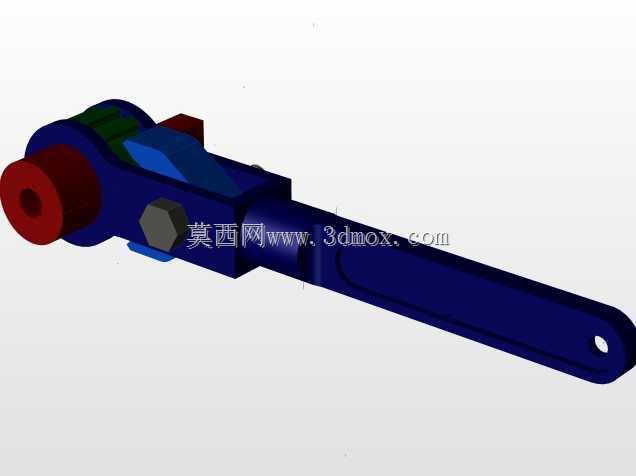

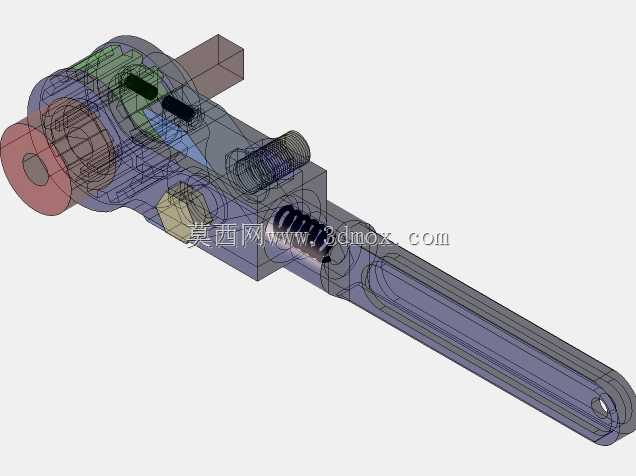

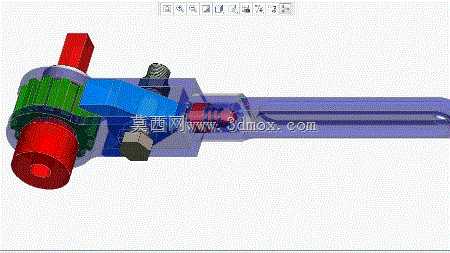

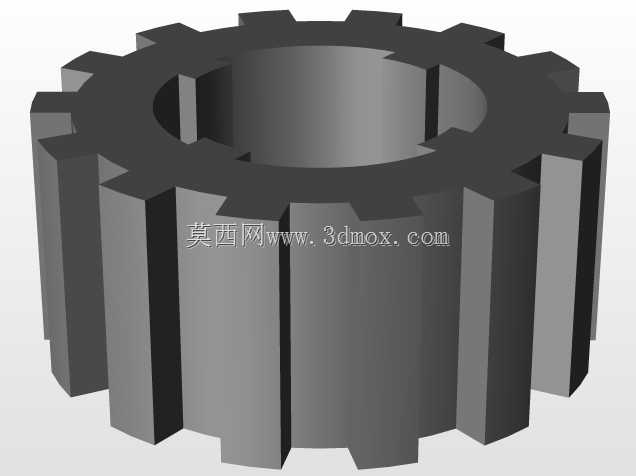

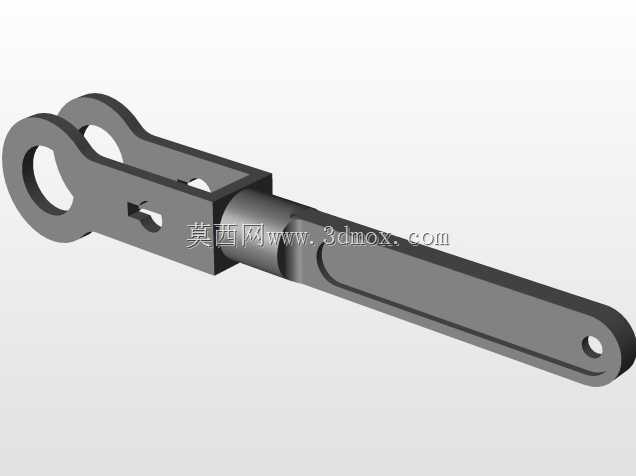

棘轮键是机械传动系统中实现单向间歇运动与反向止锁的核心功能部件，广泛应用于各类需要单向动力传递、防止逆转的工业场景中，常见于起重设备的止退机构、自行车飞轮组件、手动扳手的棘轮结构、输送线的逆止装置以及各类轻工机械的间歇进给机构中，能够在复杂工况下可靠保障动力仅沿预设方向传递，避免负载逆转引发的设备故障与安全隐患。该结构主要由带齿棘轮、摆动棘爪、传动杆、支撑轴套与复位组件构成，核心工作逻辑依托棘轮轮齿的不对称角设计，当主动件沿工作方向转动时，棘爪在弹性元件推力作用下嵌入棘轮齿槽，推动棘轮同步转动完成动力输出；当主动件反向转动或负载存在逆转趋势时，棘爪会沿棘轮齿背滑过，不会带动棘轮反向转动，同时可在负载端形成可靠的止锁阻力，杜绝设备倒转风险。从设计思路来看，该结构优先保障传动可靠性与止动稳定性，棘轮轮齿采用非对称齿形设计，工作侧齿面采用大倾角承压面，确保棘爪嵌入后可承受大扭矩载荷不滑脱，非工作侧采用小倾角滑出面，降低棘爪滑过时的摩擦阻力与磨损量；棘爪的摆动枢轴位置经过精准计算，确保棘爪在工作状态下的受力分力可将其牢牢压向齿槽，不会出现跳齿、脱开的问题，同时复位弹性件的预紧力经过匹配调校，既保证棘爪可顺利嵌入齿槽，又不会因压力过大造成过度磨损。结构整体采用同轴布局设计，核心传动棘轮与支撑轴采用过盈配合装配，棘爪通过销轴固定在摆臂支座上，摆臂与输入传动杆采用一体化刚性结构，可直接外接手动操作杆或动力输入轴，整体安装边界紧凑，径向尺寸围绕棘轮齿顶圆做最小化设计，轴向各部件依次排布无突出干涉结构，可直接嵌入各类设备的传动腔体内，不需要额外预留过大的安装空间。结构外部设置有防护壳体，可阻挡外界粉尘、碎屑进入啮合副区域，延长部件使用寿命，各转动配合位置预留有润滑介质存储槽，可在长期运行过程中持续为摩擦面提供润滑，降低运行噪音与磨损速率。在实际应用中，该结构可根据不同的扭矩需求调整棘轮模数与齿厚参数，适配从轻工手动工具到重型起重设备的不同载荷场景，其单向止动的特性无需额外配置刹车或锁止机构即可实现反向锁止，能够有效简化设备整体传动结构，降低设备制造成本与后期维护难度。
