手动多路液压分配阀结构设计

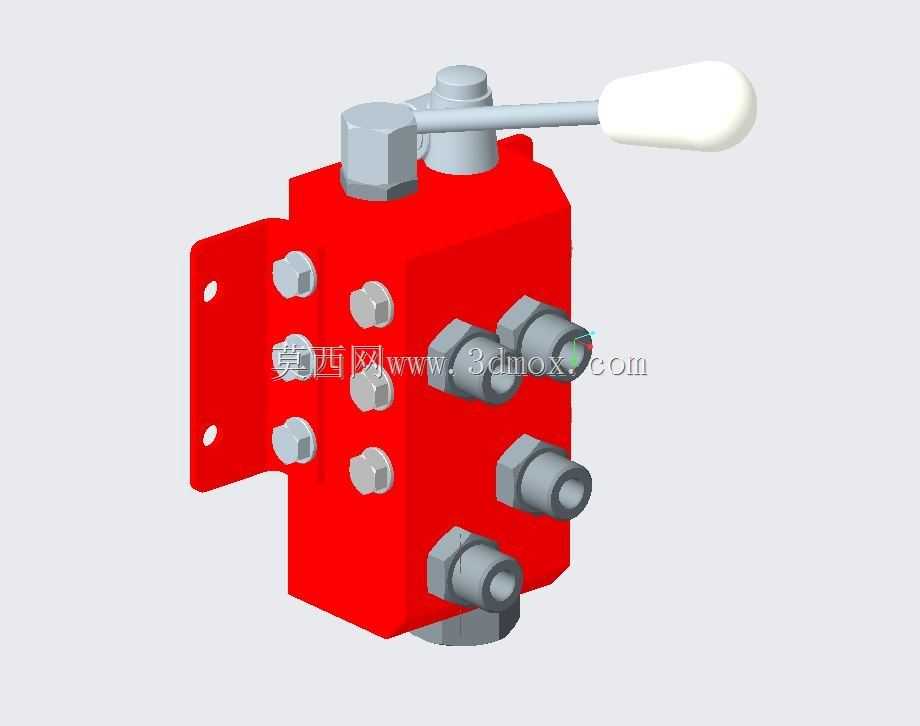

这款手动液压分配阀主要应用于中小型工程机械、农用作业机械、小型起重设备的液压回路中，作为液压系统的油路控制核心部件，承担着压力油流向分配、执行元件动作切换的关键作用，能够通过手动操作实现多个液压执行机构的动作启停、方向切换，适配没有复杂电控配置的移动式液压设备场景，比如小型装载机、农用翻斗车、固定式液压装卸台等设备的液压系统，在户外无稳定供电、作业工况相对简单的场景下有着极高的应用适配性。从实际用途来看，该分配阀可以同时对接三组液压执行元件，通过扳动手柄即可切换不同油路的通断状态，控制对应油缸或者液压马达的伸出、缩回、正转、反转动作，操作逻辑直观，作业人员无需复杂培训即可快速上手，阀体本身集成了安装固定支座，不需要额外设计复杂的安装转接结构，能够直接固定在设备的机架安装面上。从功能特性来看，这款分配阀采用整体式铸铁阀体结构，油路通道在阀体内部一体加工成型，减少了外接管路带来的渗漏风险，各个油口采用标准外螺纹连接结构，能够和常规液压油管接头直接适配，手柄操作端带有绝缘防滑握套，在低温或者带油污的作业环境下也能保证操作的握持稳定性，阀体侧面的锁紧螺栓用于固定内部阀芯组件，保证阀芯在长期往复扳动过程中不会出现移位，各个油口的接头部位带有密封配合面，装配后能够承受常规中低压液压系统的工作压力，不会出现渗漏问题。在设计思路上，这款分配阀优先考虑了手动操作的可靠性与安装便捷性，将操作手柄设置在阀体顶部，操作时的扳动行程符合人体工学设计，不需要过大的操作力即可完成油路切换，侧面的安装支耳和阀体一体成型，安装孔位的间距经过匹配常规设备机架的安装尺寸设计，不需要额外加工转接板即可完成固定，阀体的外形轮廓规整，没有突出的易磕碰结构，在设备上安装后不会和周边的管路、结构件产生干涉。从外形尺寸与安装边界来看，阀体主体为方正的块式结构，三个出油接口在阀体同一侧呈竖向排列，进油口设置在阀体底部，安装支耳突出于阀体侧面，安装时只需要预留出对应扳动手柄的操作空间、以及油管接头的装配空间即可，整体占用空间紧凑，适合在安装空间局促的小型液压设备上布置，不会因为阀体体积过大挤占其他部件的安装位置。
