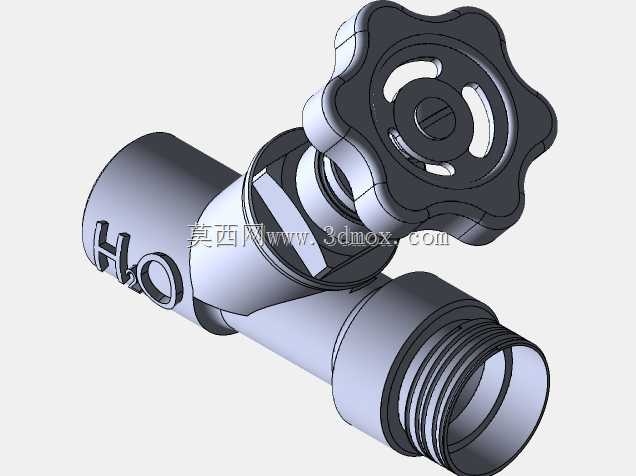

水平式Y型外螺纹通道截止阀结构

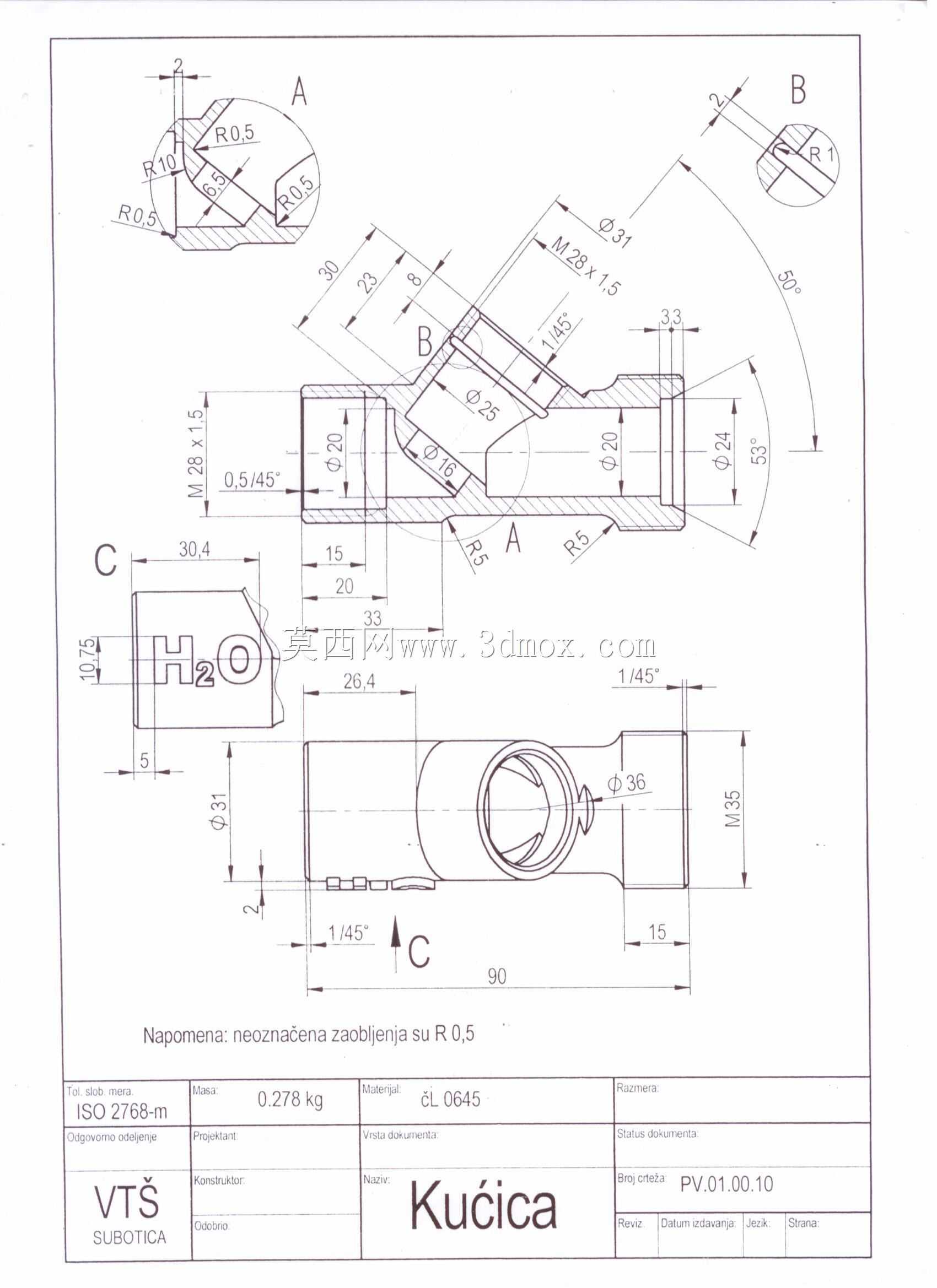

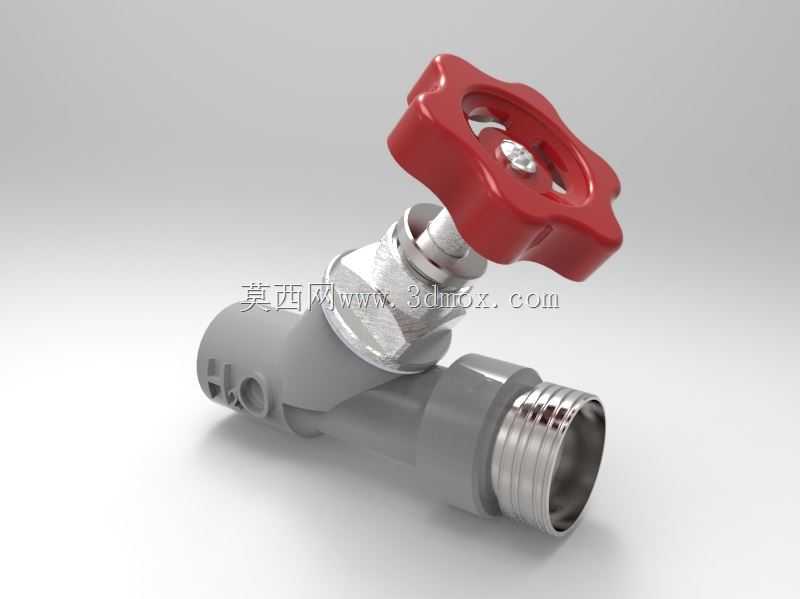

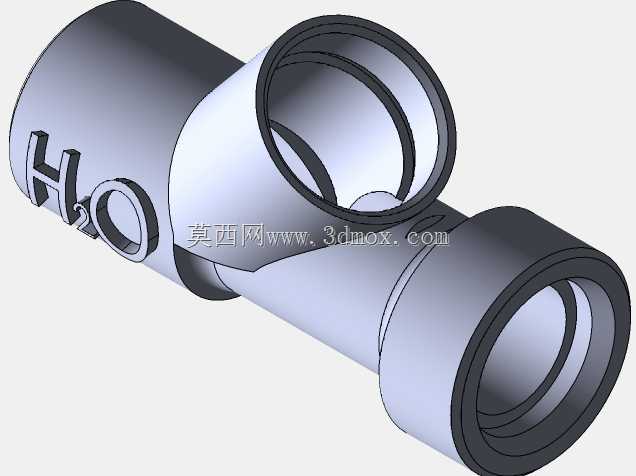

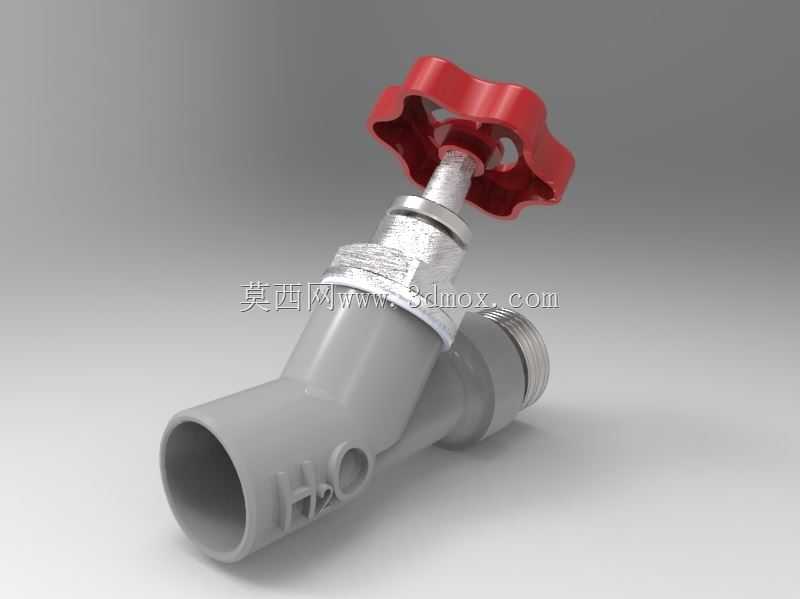

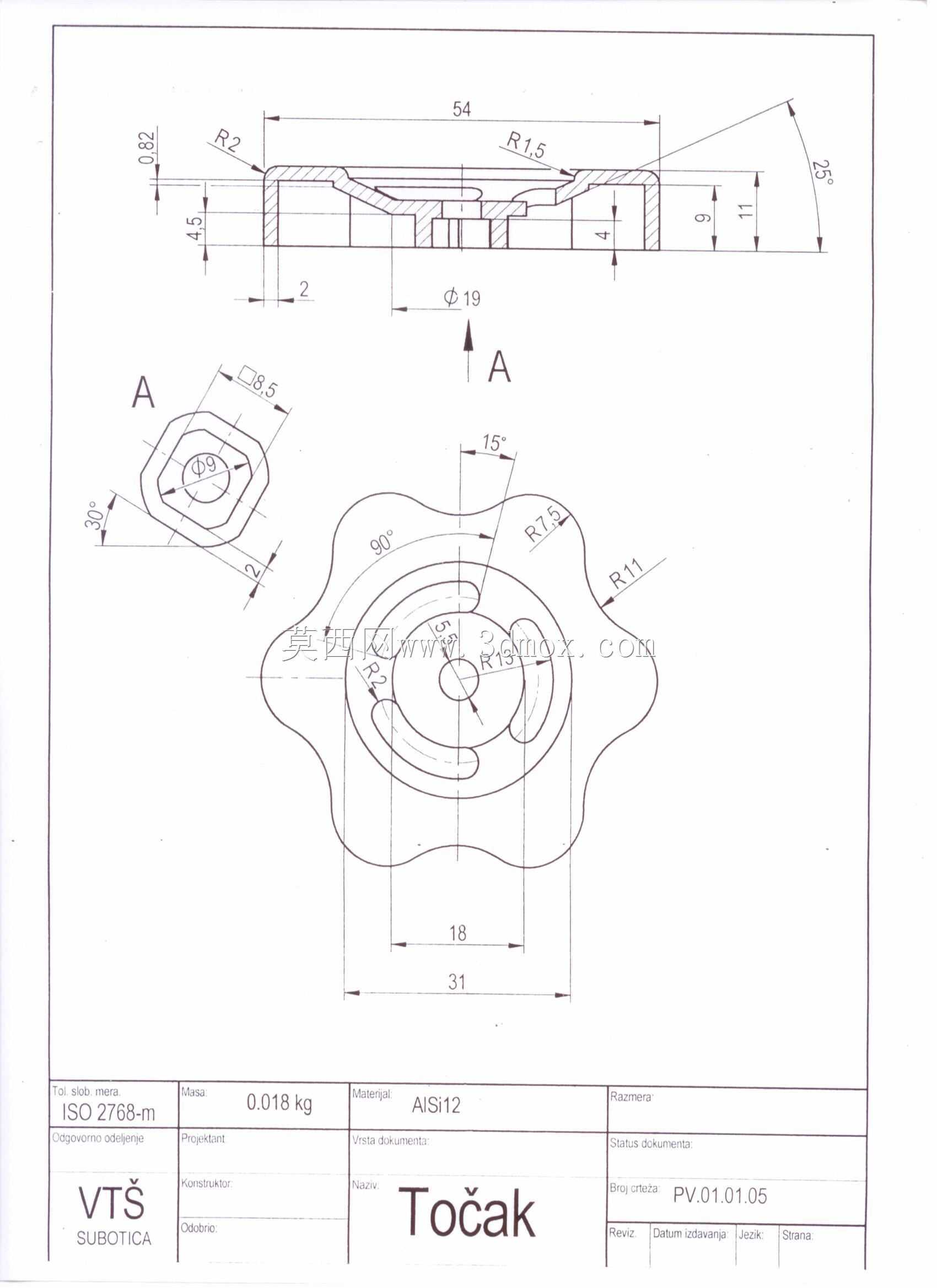

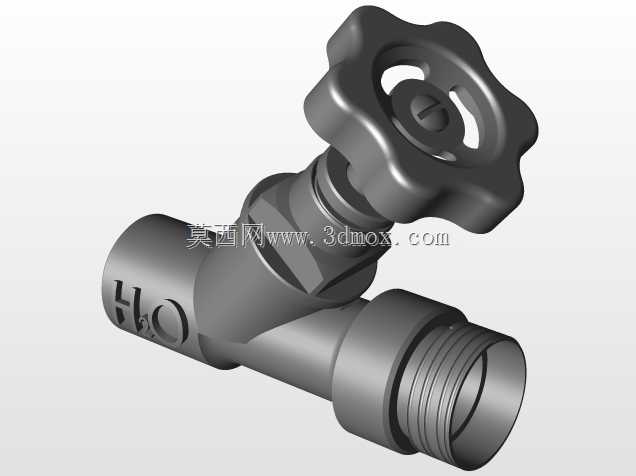

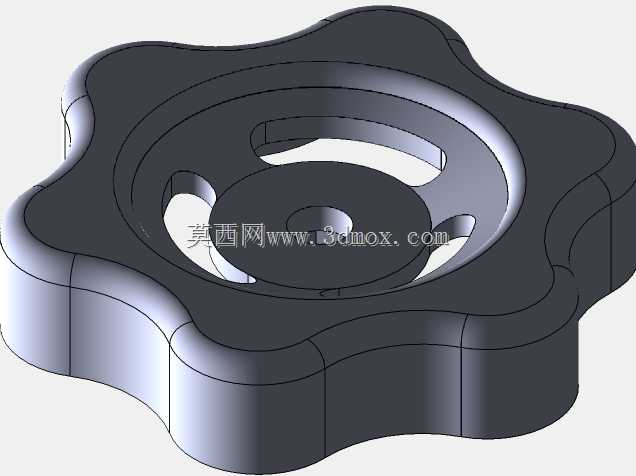

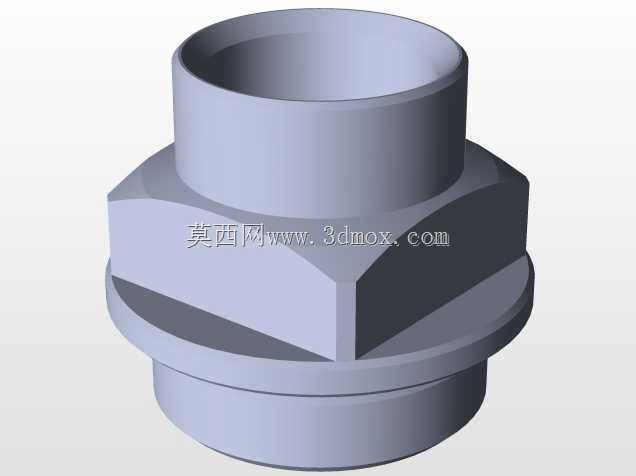

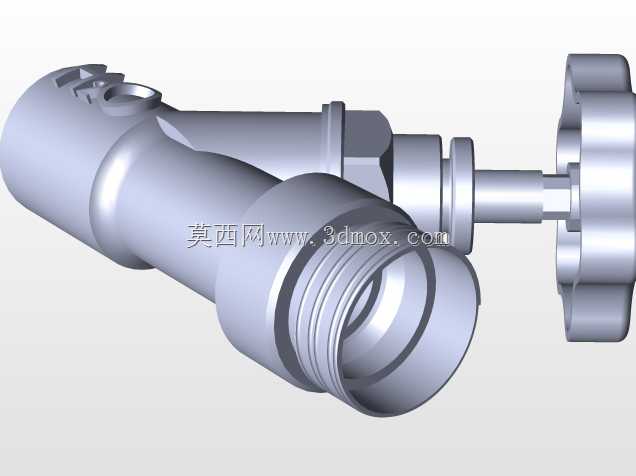

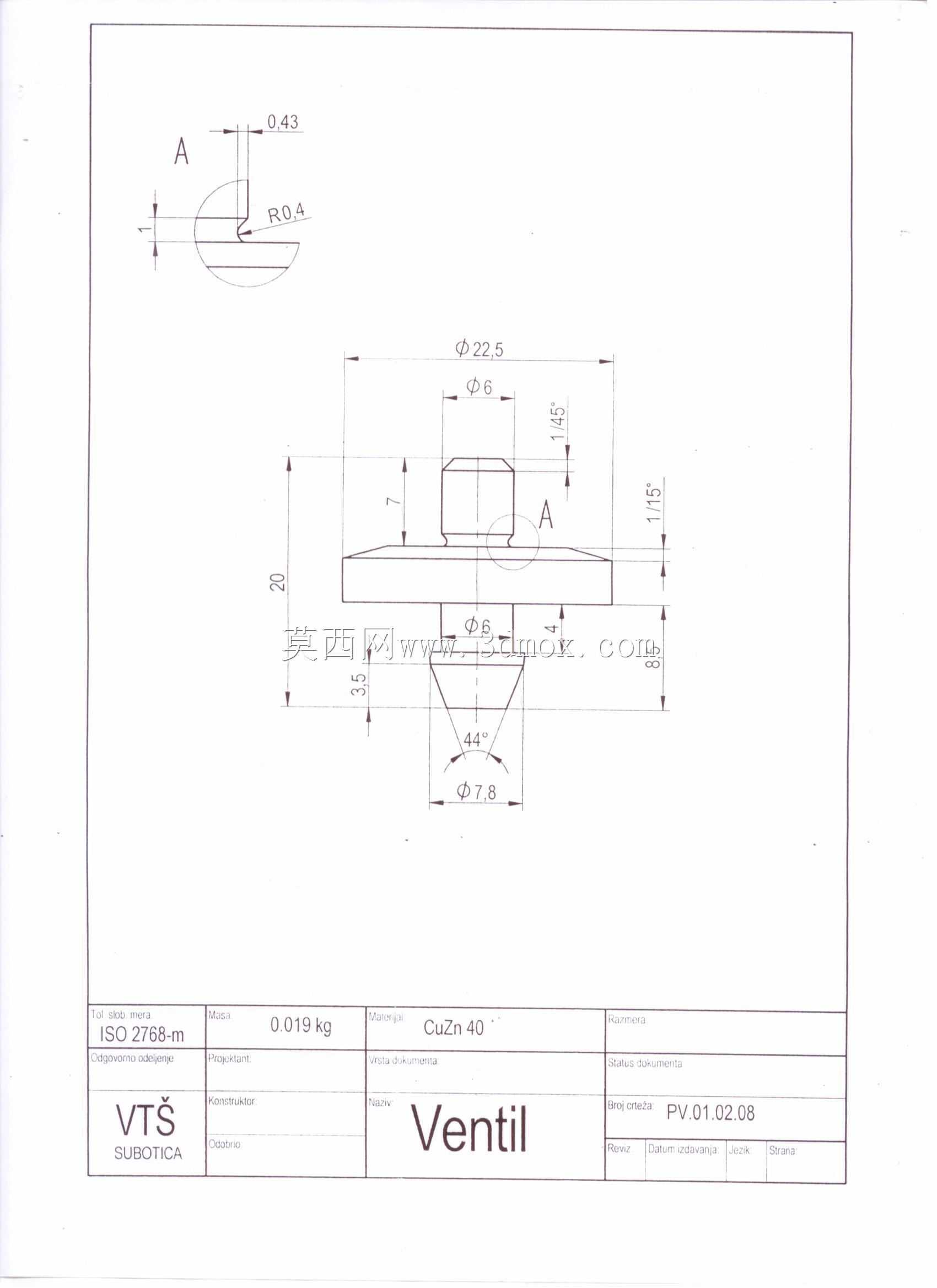

这款水平安装的通道阀门，主要应用于民用给排水管路、小型暖通循环系统、低压工业输水支管等场景，作为管路通断控制的核心部件，承担着调节管路内流体通断、控制介质流向的核心作用，适配常温清水、低浓度无腐蚀性水溶液等常规流体介质，在家庭入户水管支路、暖气片进水支管、小型设备冷却水回路中都能稳定发挥作用。该阀门采用手动轮式操控结构，红色星形手轮符合日常操作的人机工程要求，旋转时的力矩传递顺畅，无需借助额外工具即可完成开关操作，手轮表面的凹凸棱边能有效增加操作摩擦力，即便手部沾水也能稳定施力，避免操作打滑。阀体采用斜置Y型流道设计，相比直角式截止阀，流体在阀腔内的转向角度更小，流动阻力更低，能有效减少管路内的压力损失，降低流体输送过程中的能耗，同时斜置的阀瓣结构在全开状态下不会对流体形成明显遮挡，长期使用也不易在阀腔内部积存杂质，降低了杂质卡涩阀瓣导致密封失效的风险。阀门的进出端采用标准外螺纹连接结构，螺纹规格适配常规民用给排水管路的通用连接尺寸，安装时无需定制特殊转接头，直接与同规格内螺纹管路配件配合缠绕密封带即可完成安装，阀体整体为水平直通布局，安装时无需改变管路的原有走向，能直接适配水平铺设的管路安装场景，阀体下部预留的成型标识位可清晰标注通径规格与介质流向，安装时能快速识别安装方向，避免反向安装导致的阀门功能失效。阀瓣与阀座的密封面采用贴合式密封结构，手轮旋转带动阀杆升降时，阀瓣能平稳压合在阀座密封面上，关闭状态下密封性能可靠，不会出现滴漏问题，阀杆与阀体衔接处设置有密封填料结构，长期使用若出现阀杆位置渗漏，只需适当压紧填料压盖即可恢复密封性能，日常维护十分简便。阀体外部的金属镀层结构能有效抵御潮湿环境下的锈蚀问题，适配厨卫、地下管井等潮湿安装环境，手轮采用高强度工程塑料材质，长期使用不会出现锈蚀掉漆问题，红色外观也能在密集排布的管路中快速识别阀门位置，方便日常运维操作时快速找到对应控制节点。
