#40空心链链接总成拖链结构设计

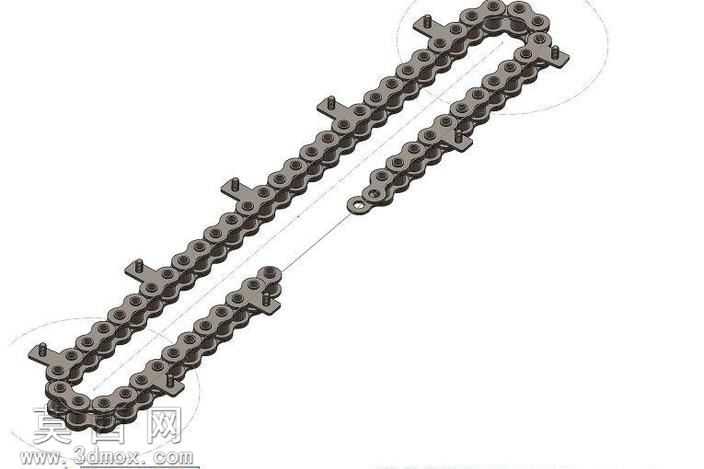

本作品为#40空心链链接总成拖链三维建模作品，建模过程依托三维参数化设计思路完成，首先针对标准#40空心链条的链节单元进行基准特征搭建，以链板、销轴、空心套筒、外链附板为核心子零件逐一完成单体建模，建模时严格遵循链条传动的尺寸公差规范，对链板的安装孔位、销轴的配合轴径、空心套筒的内外径参数做全参数化约束，确保后续装配时各零件的配合间隙符合实际传动使用要求。装配阶段采用自底向上的装配逻辑，先完成单节链节的子装配，对销轴与链板孔、套筒与内链板的配合关系添加同轴、重合约束，还原单节链节的铰接转动自由度，再通过阵列与路径配合命令，将单节链节沿预设的拖链交叠护理路径完成整体排布，精准还原拖链在交叠弯折使用时的排布形态，确保每一节链节在路径弯折处都能保持合理的转动角度，无干涉错位问题。材质与渲染环节，针对链板、销轴、套筒的金属材质特性，分别赋予不同粗糙度的金属材质，对链板表面做哑光发黑处理的材质表现，对销轴配合面做精磨金属质感调整，通过环境光遮蔽效果突出链节之间的装配层次，清晰展现空心链条的内部结构与附板的安装位置。设计过程中重点考量拖链在交叠使用时的运动特性，对路径拐点处的链节转动角度做运动仿真校验，确保链条沿护理路径运动时不会出现卡滞、链节脱离的问题，外链附板的安装位完全匹配拖链的外接安装需求，整体模型完整还原了#40空心链作为拖链使用时的装配状态与结构细节，可用于传动结构教学、拖链排布方案验证、非标设备传动部件选型参考等场景，模型的全参数化设置也支持后续根据实际使用需求调整链节数量、路径曲率、附板安装位置等参数，具备较高的二次修改与复用价值。
