工业级快速锁紧F型夹持工具三维设计

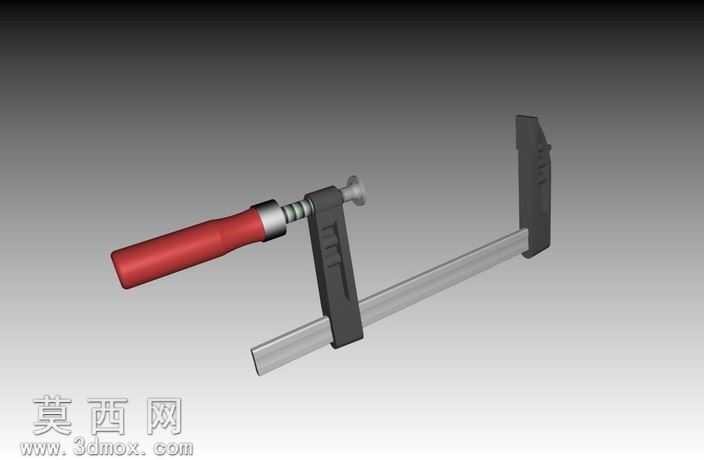

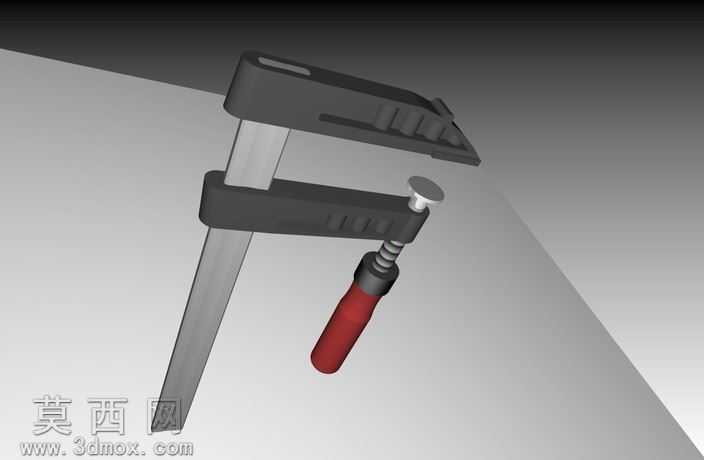

本作品为手动F型快速夹持夹具的三维数字化设计成果，建模阶段采用参数化特征建模思路完成全零件构建，首先依据手动F夹的实际功能尺寸比例，绘制夹体导轨杆的二维截面轮廓，通过拉伸特征生成带防滑定位齿的金属导轨主体，导轨表面做等距阵列的齿形结构设计，保证夹臂滑动定位时的咬合可靠性。滑动夹臂部分采用分体式结构建模，分别完成夹臂主体、锁紧压块、扳动释放手柄的独立特征构建，通过装配约束将扳动手柄与夹臂内部的锁紧凸轮结构做运动副配合，还原实际使用中按压手柄即可解锁滑动、松开即可自动锁止导轨的机械逻辑。末端施压组件部分，依次构建调节螺杆、防滑压头、握持旋套的三维结构，调节螺杆采用梯形螺纹特征建模，与夹臂末端的螺纹孔做螺旋配合，可通过旋转红色握持旋套微调夹持行程，适配不同厚度的被夹持工件，压头端面做防滑网纹纹理设计，增大夹持摩擦力避免工件滑脱。材质与渲染阶段，针对不同零件的实际应用材质做区分设置：金属导轨、夹臂主体、锁紧压块、调节螺杆采用哑光磨砂钢材材质，调整金属粗糙度参数还原工业五金件的磨砂质感，边缘做微小倒角处理避免锐边结构；扳动手柄、末端握持旋套采用硬质工程塑料材质，手柄部分做黑色哑光塑料质感，末端旋套设置为醒目的正红色哑光塑料，区分操作区域的同时提升视觉辨识度；所有金属零件的棱边做0.2mm的圆角过渡处理，还原实际五金产品的加工工艺特征，避免三维模型出现过于尖锐的不合理结构。结构设计上充分考虑手动夹具的人机工程学，扳动手柄的握持区域做贴合手指弧度的曲面造型，按压行程设置为15mm，符合单指按压操作的舒适施力角度；导轨长度与夹臂开口行程做匹配设计，最大开口行程可覆盖常规五金加工、工件组装的夹持需求，夹臂的喉深尺寸经过比例优化，保证夹持时夹体受力均匀，避免长期使用出现夹臂变形问题。整体装配完成后添加干涉检查，验证滑动夹臂在全行程移动、锁紧机构动作、螺杆调节过程中无零件干涉，所有运动部件的活动范围符合实际产品的操作逻辑，渲染阶段采用渐变灰色背景搭配柔和的顶光与侧光，突出夹具的结构层次与材质区分，最终呈现的三维模型完整还原了工业F夹的外观特征与内部机械结构，可用于五金产品展示、工装夹具教学、组装工艺演示等场景。
