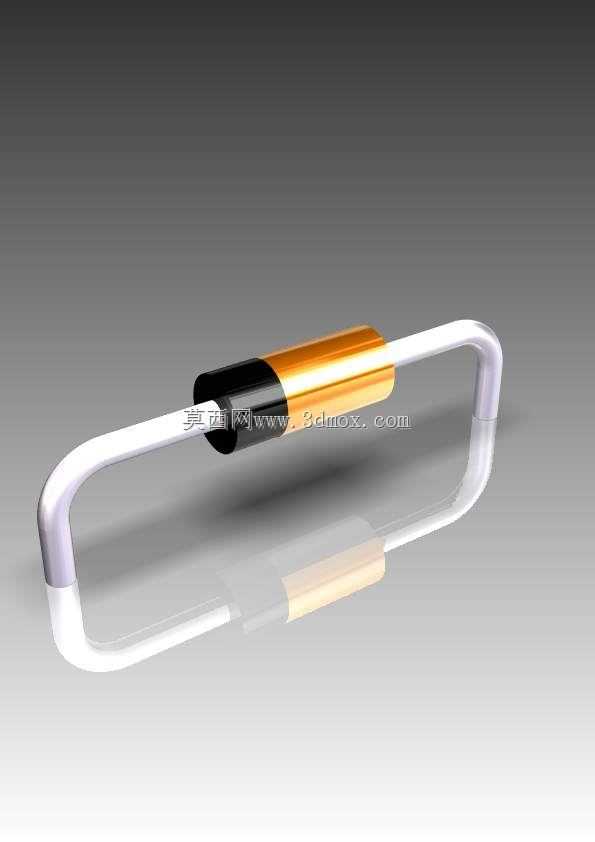

本次呈现的直插式开关二极管三维模型,还原了小信号高速开关二极管的真实结构与外观细节,这类元件是电子电路领域应用极为广泛的基础半导体器件,常出现在消费电子、工业控制板卡、通信终端设备、仪器仪表的信号处理回路中,承担小电流整流、高速信号开关、电路限幅、低压稳压、信号检波等核心功能,在各类低压小功率信号链路里是不可或缺的基础配件。模型在设计阶段完全参照行业通用的DO-35玻封直插封装规格进行构建,整体外形还原了玻封本体的柱形结构,两端金属镀层引脚的弯折形态、引脚直径、本体长度与直径都贴合量产元件的实际尺寸边界,能够直接用于PCB布局的干涉校验、电子产品装配模拟、教学演示场景的结构展示,也可用于电子产品爆炸图渲染、电路原理可视化内容制作。从功能特性来看,1N4148这类开关二极管具备反向恢复时间短、开关速度快、正向压降低、小电流下工作稳定性强的特点,能够在高频信号回路中快速完成导通与截止状态的切换,适配最高上百兆赫兹的小信号处理场景,相比普通整流二极管更适合处理高速变化的微弱电信号。模型构建过程中重点还原了玻封本体的半透明质感、两端阴极色环的标识特征、镀锡引脚的金属光泽与弯折弧度,引脚的成型角度完全适配常规波峰焊的插装要求,安装时引脚可直接插入标准2.54mm间距的PCB通孔,本体与板面的预留间隙符合电子装联的通用工艺规范,既不会因为本体贴板导致焊接热量无法散出造成玻壳开裂,也不会因为引脚留长过高导致整体装配高度超标,能够满足紧凑型消费电子产品的内部空间排布要求。在实际电路应用中,这类二极管常与电阻、电容、三极管等基础元件搭配,组成信号钳位电路、反接保护电路、逻辑电平转换电路、高频检波电路,在各类成熟的模拟电路设计中拥有数十年的应用历史,至今仍是小功率信号回路里的首选开关二极管型号。该三维模型完整还原了元件的所有外观特征与安装尺寸,能够帮助硬件工程师在结构设计阶段提前预判元件与周边结构件、其他 taller 元件的空间干涉问题,也能为电子类教学内容提供逼真的可视化素材,让初学者直观理解直插二极管的外形结构与封装特征,降低电子技术入门的认知门槛。
- 全部评论(0)
- 模板大小: 212.62 KB
- 售价:5金币
- 下载次数: 304
- 系统要求: STEP / IGES,Rendering,Rhino
- 软件分类: 通用机械零部件
