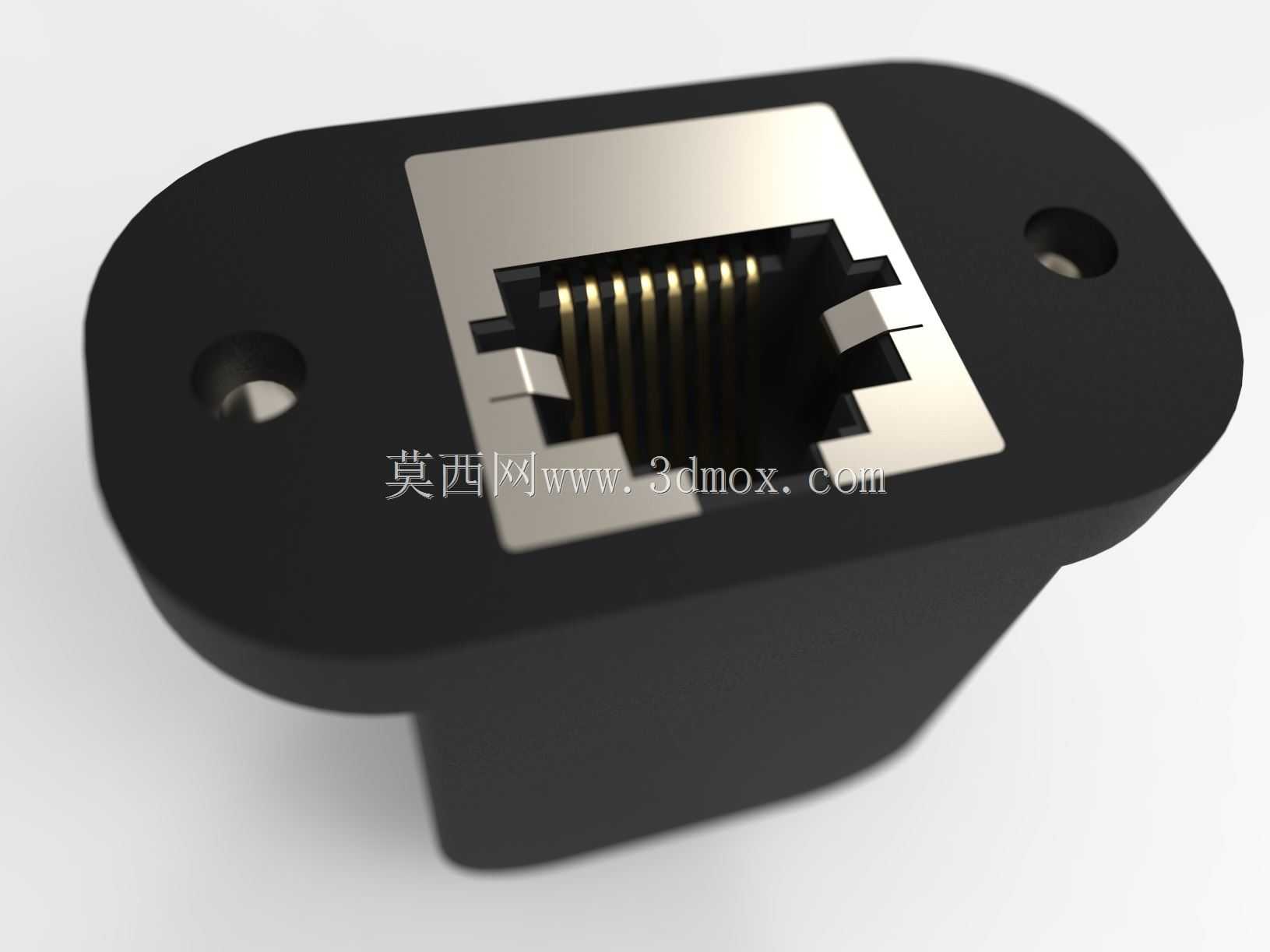

面板固定式RJ45以太网接口转接座

这款面板固定式以太网转接座，主要面向工业控制机柜、通讯设备机箱、户外安防箱体、音视频集成设备等需要在设备面板预留稳定网络接口的场景使用，能够解决设备内部主板网口无法直接延伸至面板外侧、频繁插拔网线易损伤主板接口的痛点，实现设备内部网络线路与外部网线的可靠桥接，既方便现场运维人员快速插拔网线完成设备调试、数据传输与联网配置，也能通过面板固定结构分散插拔作用力，避免主板接口受外力拉扯出现虚焊、针脚弯折等故障。

从功能特性来看，该转接座采用标准RJ45母座接口，兼容常规五类、超五类、六类网线水晶头，内部8P8C接触针脚采用镀金工艺处理，能够降低信号传输阻抗，减少网络丢包、传输速率衰减的问题，保障百兆甚至千兆网络信号的稳定传输；接口外围设置金属屏蔽层，可有效阻隔工业现场变频器、伺服电机、高压线缆产生的电磁干扰，避免复杂电磁环境下网络通讯出现中断、数据传输出错的情况，适配工业场景下的严苛使用环境。

在设计思路上，这款转接座采用一体化嵌入式面板安装结构，主体外壳采用高强度绝缘工程塑料注塑成型，具备良好的绝缘性能与抗冲击韧性，能够耐受日常使用中的磕碰与常规高低温环境变化，不会出现壳体开裂、绝缘失效的问题；法兰式安装面板两侧预留对称的沉头安装孔，安装时可通过两颗螺丝直接固定在设备面板预先开好的对应尺寸开孔上，沉头孔设计能够让螺丝安装后与面板表面齐平，不会突出面板影响外观或剐蹭操作人员；接口部分的金属屏蔽层与安装面板贴合紧密，安装后可实现与设备金属面板的可靠接地，进一步提升电磁屏蔽效果。

从安装边界来看，该转接座的法兰安装面板为圆角矩形结构，两侧安装孔中心距适配行业通用的面板开孔尺寸，安装后突出面板外侧的高度较低，不会占用过多设备外部空间，适配厚度1mm到3mm的冷轧钢、铝合金、工程塑料等常见材质的设备面板；转接座后部预留标准的网线压接或转接端，可直接连接设备内部的网络跳线，无需额外定制特殊规格的连接线材，现场布线施工十分便捷；整体外形紧凑小巧，即便在空间局促的小型设备机箱内也能顺利安装，不会与内部其他元器件、走线产生干涉。

在实际使用过程中，这类转接座还能根据使用场景搭配防水胶圈使用，实现IP65级别的面板防水防尘效果，满足户外设备、潮湿车间设备的网络接口防护需求，避免水汽、粉尘进入接口内部造成针脚氧化、接触不良的问题，大幅延长接口的使用寿命，降低设备后期的运维更换成本。
