HDMI接口连接电缆插头结构设计

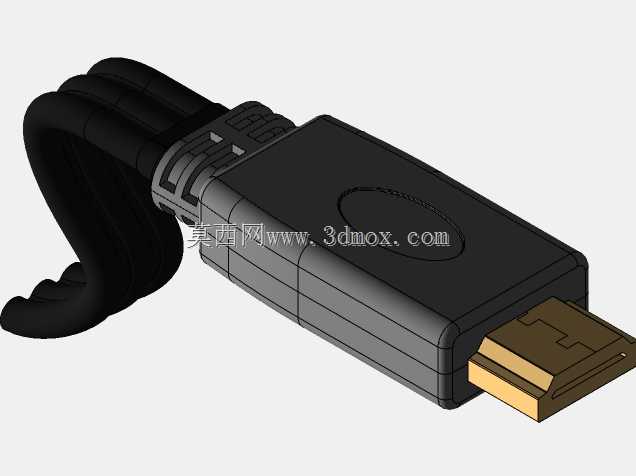

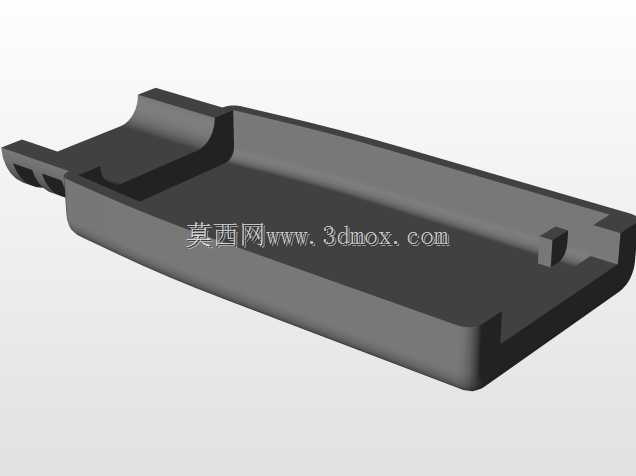

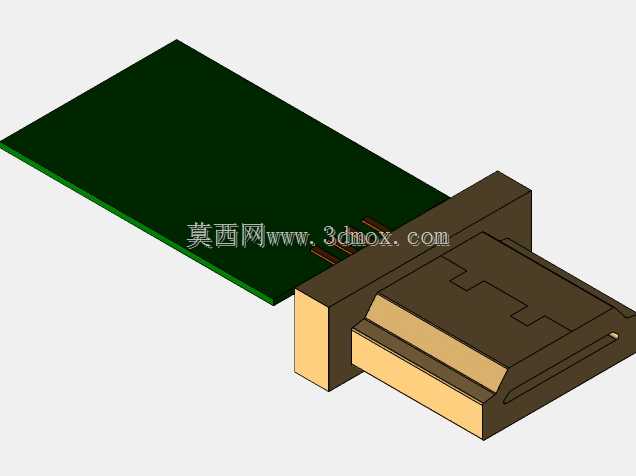

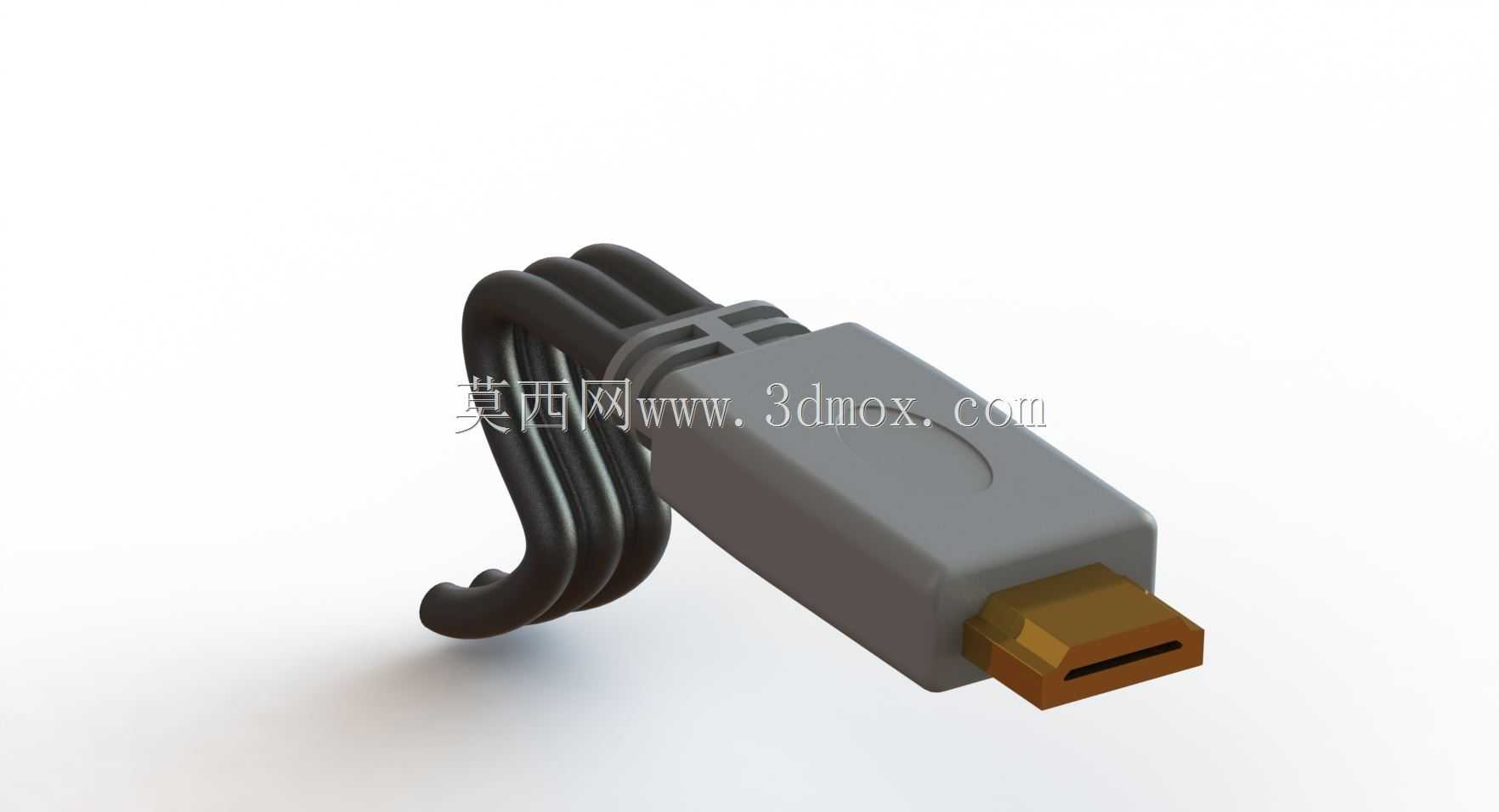

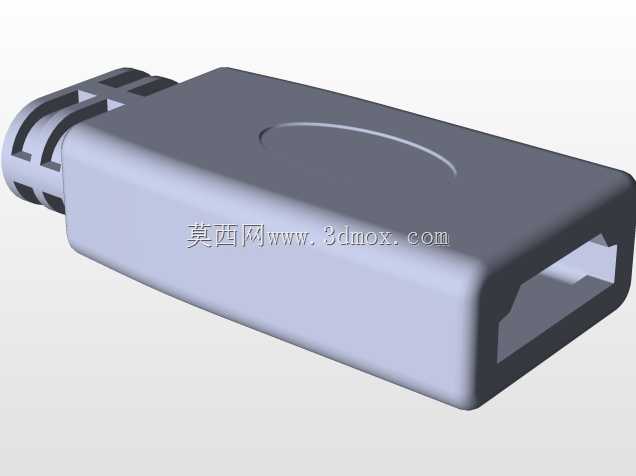

在日常消费电子、商用显示设备、工业控制信号传输场景中，HDMI电缆插头是实现高清音视频信号稳定传输的核心连接部件，广泛应用于家庭影音设备互联、办公会议显示系统搭建、广电专业设备信号接驳、工业可视化终端数据传输等场景，承担着无压缩高清视频、多声道音频信号同步传输的关键作用，是数字信号传输链路中不可或缺的终端连接组件。这款HDMI电缆插头的设计围绕信号传输稳定性、插拔耐用性、线缆防护性三个核心维度展开，整体结构分为金属接触端子、绝缘塑封主体、线缆应力缓冲段三个核心部分。金属接触端子采用镀金工艺设计，既能够降低接触电阻减少信号传输损耗，也能提升端子表面抗氧化能力，延长反复插拔后的使用寿命，端子排布严格遵循HDMI接口标准规范，确保与对应母座对接时每一路信号引脚都能精准贴合，避免出现针脚错位导致的信号断连、闪屏、音画不同步等问题。绝缘塑封主体采用阻燃硬质工程塑料注塑成型，外壳做了细微的内凹防滑纹理设计，方便用户插拔时施力，外壳内部设计有定位卡扣结构，插入母座后可自动卡合锁定，避免设备使用过程中受外力拉扯导致插头意外脱落，保障信号传输的连续性。线缆与插头衔接的位置设计了多段式弧形应力缓冲结构，采用软质耐磨PVC材质，能够分散线缆弯折时的应力集中，避免靠近插头根部的线芯因反复弯折出现断裂，延长线缆整体使用寿命，缓冲段的弧度设计贴合日常插拔时的手部施力角度，也能提升握持插拔的手感。设计过程中严格遵循通用HDMI接口的安装边界尺寸，插头主体的长宽高、端子伸出长度、卡扣位置都与标准接口尺寸完全匹配，能够适配市面上绝大多数带HDMI母座的显示设备、信号输出设备，不会出现插头尺寸过大遮挡相邻接口的问题，线缆部分的弯曲半径设计也兼顾了狭小布线空间的走线需求，无论是设备背后贴墙布线还是机柜内密集走线都能灵活适配。内部的线芯排布做了分层屏蔽设计，每一组信号差分线都带有独立屏蔽层，外层再加整体铝箔屏蔽与金属编织网，能够有效隔绝外界电磁干扰，保障长距离传输时高清信号的完整性，避免出现画面噪点、信号丢包等问题。
