带侧装支架的静音万向滚轮结构设计

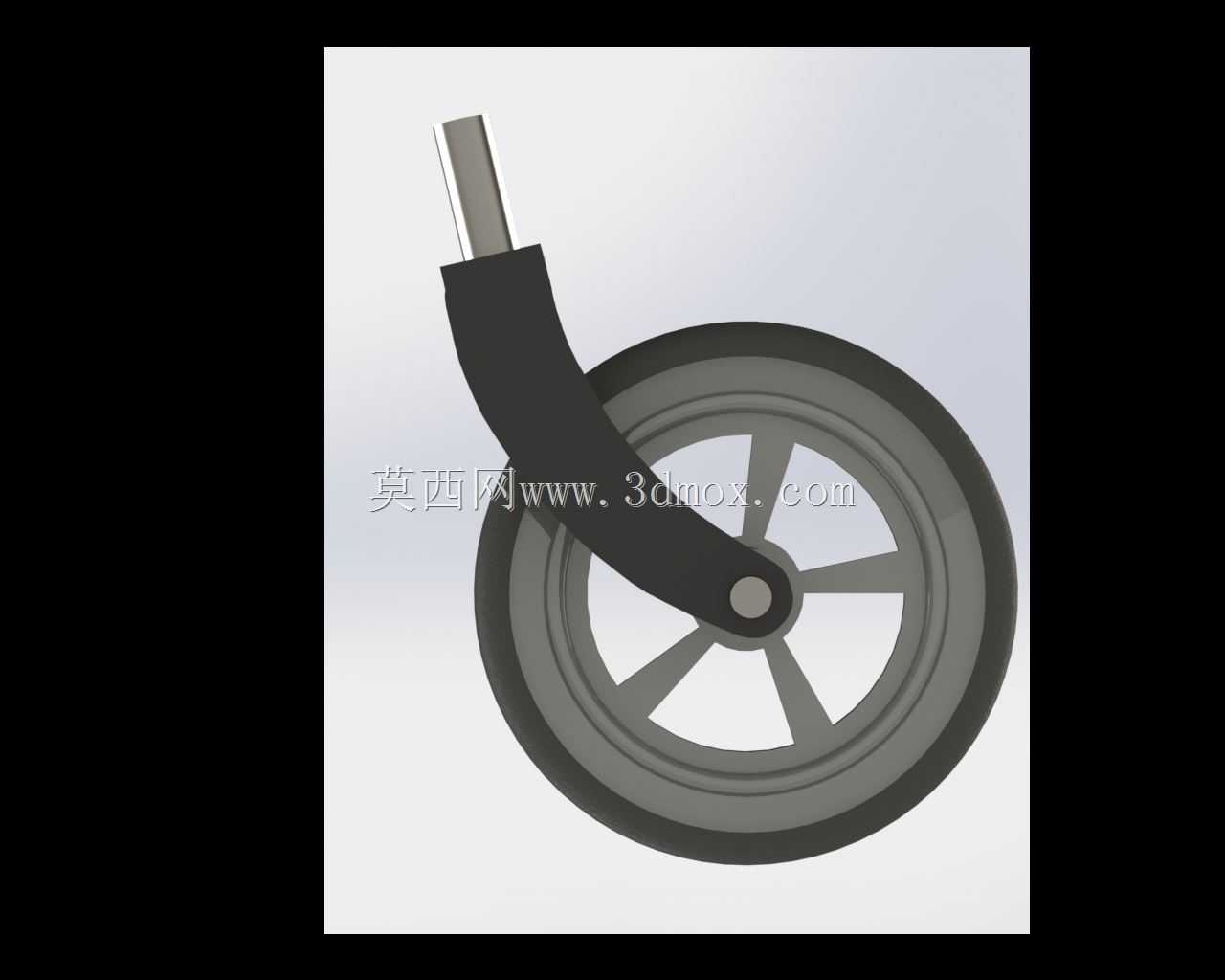

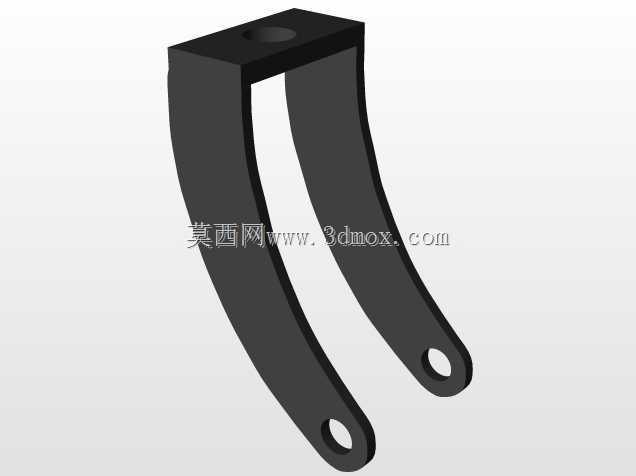

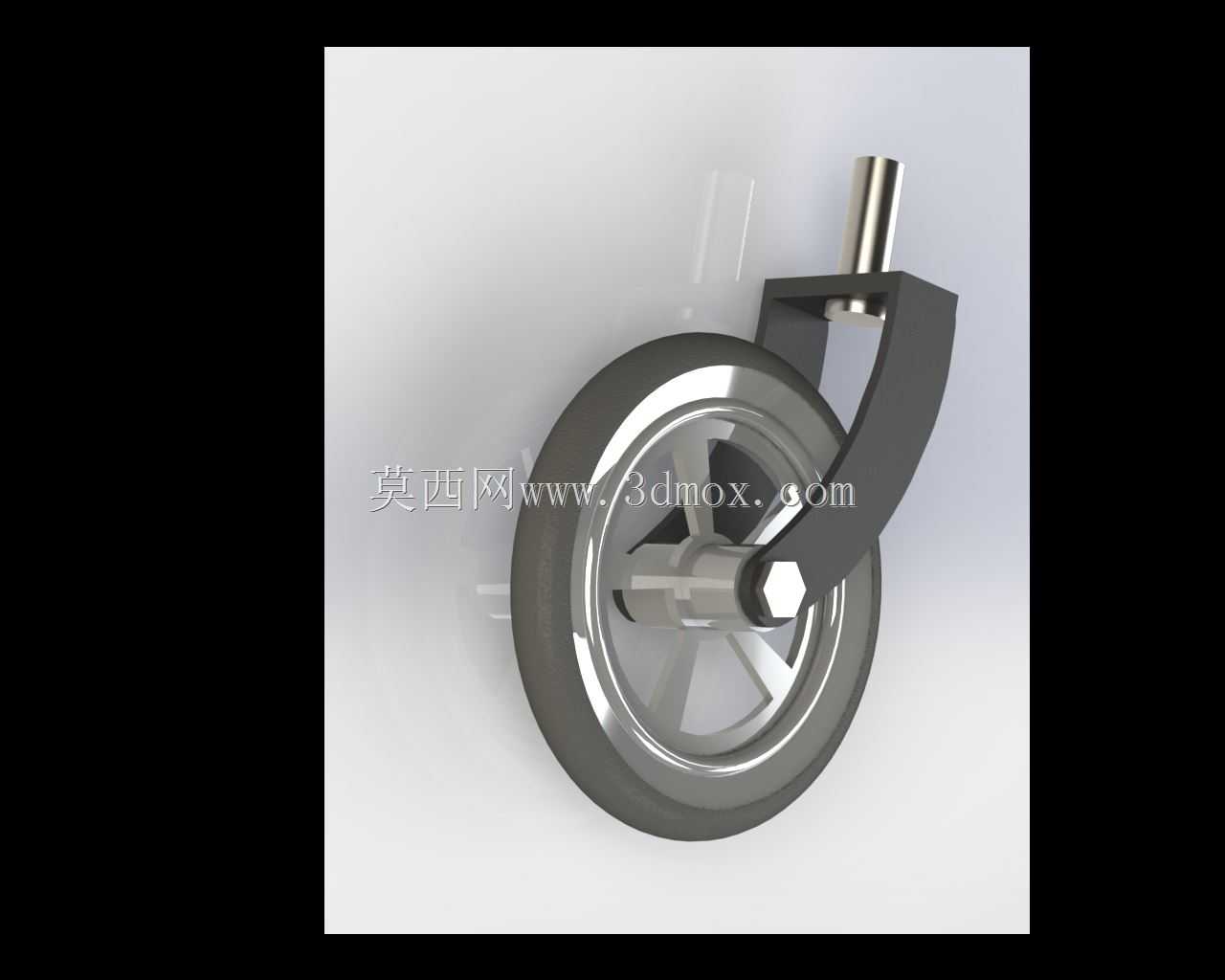

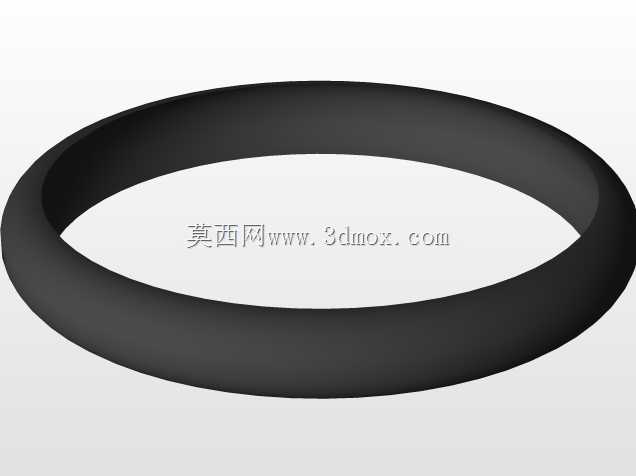

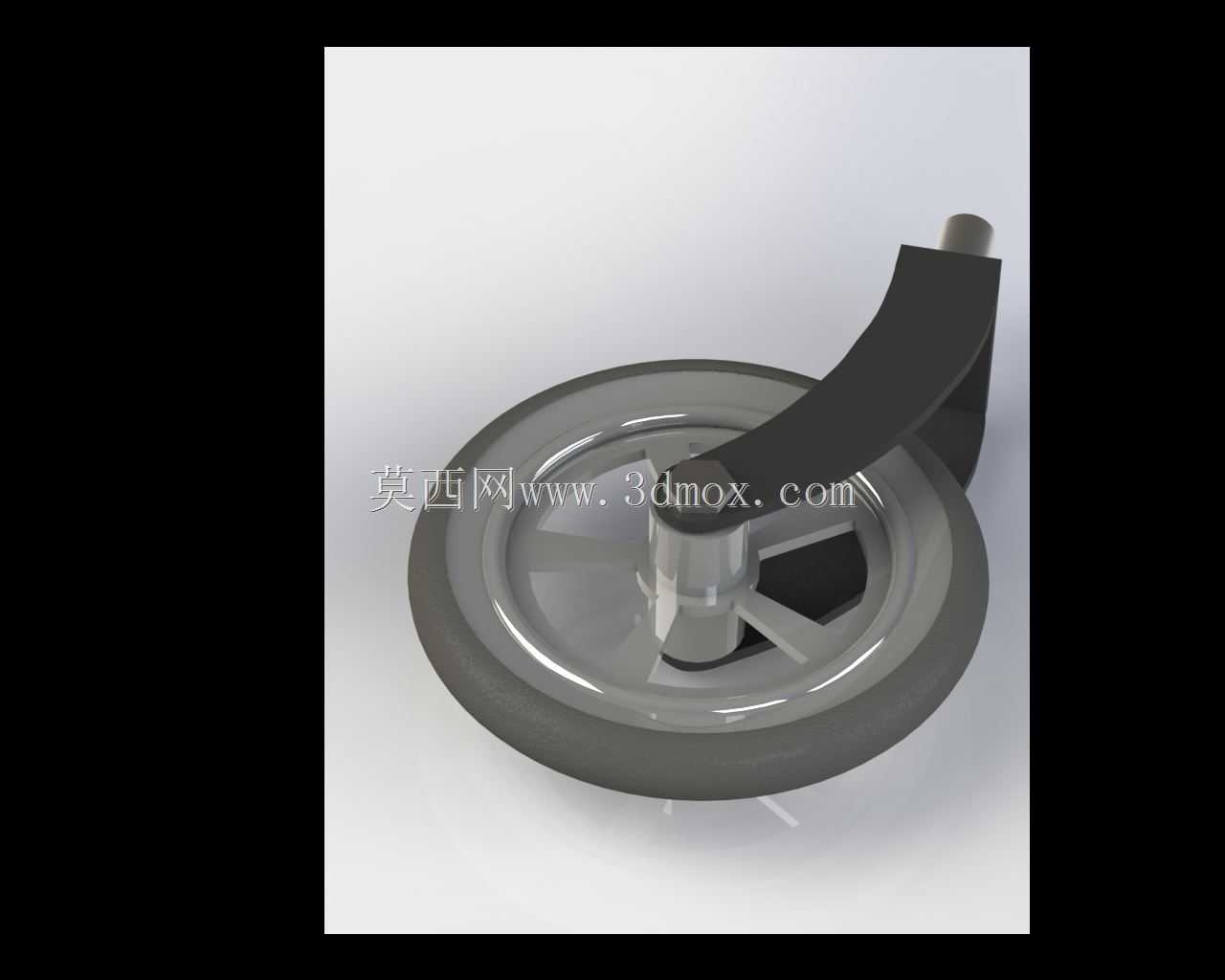

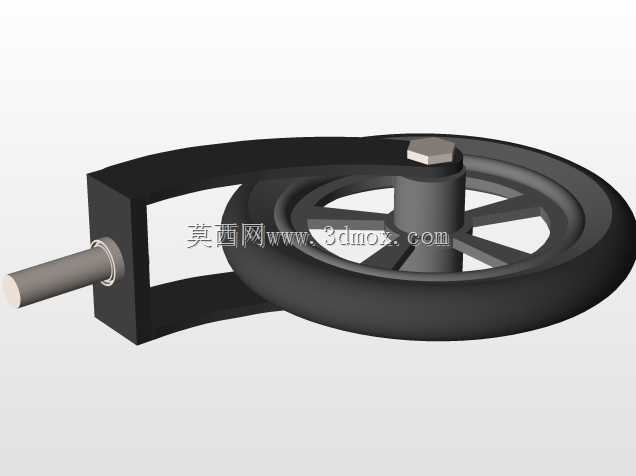

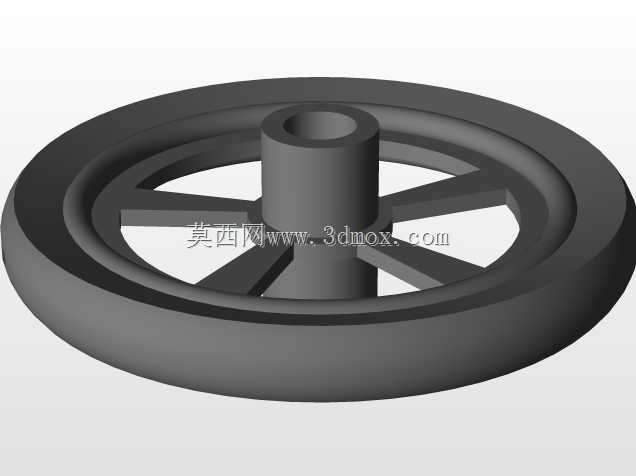

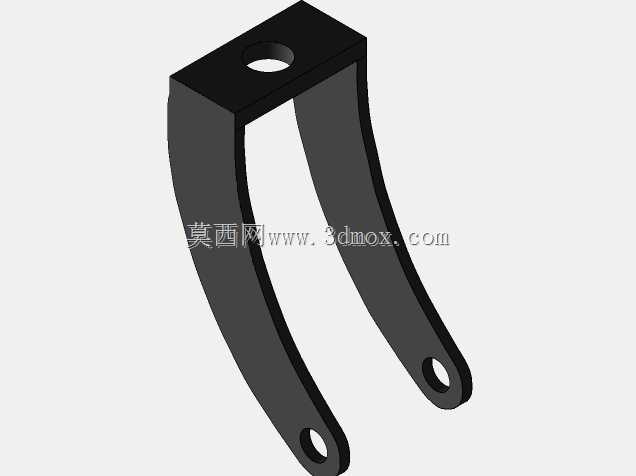

这款侧装式万向滚轮主要面向需要灵活移位的轻型设备、医用护理载具、商用移动置物架以及小型工业周转推车场景，能够为承载对象提供顺滑的转向与移动支撑，在狭窄空间内也能完成小半径转向操作，适配日常移位、定点停靠、短距离转运等多种使用需求。滚轮采用轮毂外包高弹耐磨轮面的结构设计，轮面材质具备一定的缓冲减震性能，在平整瓷砖、环氧地坪、木质地板等常见室内地面滚动时不会产生明显噪音，也不会刮伤地面饰面，金属轮毂的结构强度能够保证长期承重下不会出现轮体变形，适配10-30kg区间的单轮承载需求，满足多数轻型移动载具的承重要求。支架部分采用弯折成型的金属安装结构，侧装式的安装接口能够直接固定在载具的侧方竖梁上，不需要额外在载具底部预留大面积安装平面，适配框架式结构的载具安装需求，支架与轮体的连接部位内置转动间隙配合结构，能够实现360度水平方向自由转向，转向过程中支架与轮体不会出现卡滞、干涉问题，轮轴部位采用同轴度精准的配合设计，滚动过程中轮体不会出现偏摆、晃动，保证移动过程的平稳性。安装接口采用柱状插装配合锁紧的结构，安装时只需要将支架顶部的安装柱插入载具预设的安装孔位，再通过侧面的锁紧件完成固定即可，不需要复杂的对位调整，安装边界紧凑，轮体整体突出安装面的尺寸控制合理，不会过多占用载具的底部或侧方空间，轮体的转动半径经过优化，转向时轮体不会与载具的侧边结构发生碰撞。整体结构没有冗余的复杂零件，日常使用过程中不需要频繁维护，轮面磨损后也可以快速拆卸更换轮体，有效延长整套滚轮结构的使用寿命，在保证移动灵活性的同时，兼顾了安装便捷性与使用耐久性，能够适配多种轻型移动设备的行走支撑需求。
