小型柜体箱门压紧式推锁结构设计

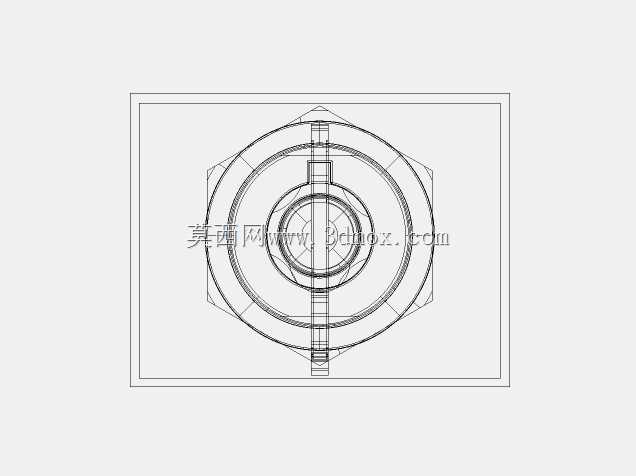

这款推锁主要面向小型柜体、箱类设备的门体锁闭需求设计，常见应用场景涵盖工业控制柜面板、小型设备检修箱、户外接线箱体、储物柜门等需要快速启闭、可靠锁止的使用场景，能够在不额外占用过多安装空间的前提下，实现门体与柜体框架的紧密贴合锁闭，避免门体因设备运行振动、外力触碰出现意外松脱的情况，同时兼顾日常操作的便捷性，无需额外配套钥匙即可完成启闭动作，适合需要频繁开启检修、操作的箱体结构使用。从功能特性来看，这款推锁采用按压旋转的锁止逻辑，操作时仅需按压锁头端部即可带动锁舌完成解锁或锁止动作，锁舌采用偏心压紧结构，锁止过程中会逐步向柜体框架侧施压，能够抵消门体与框架之间的装配间隙，配合锁体自带的密封垫圈结构，可在安装后填补门板开孔处的缝隙，一定程度上阻挡粉尘、溅水进入箱体内部，适配多数对防护等级有基础要求的工业箱体使用场景。在设计思路上，这款推锁采用分体式同轴结构设计，外部操作端与内部锁舌通过同轴芯轴连接，整体结构紧凑，所有传动部件均集成在锁体内部，无外露的传动结构，既能够避免使用过程中杂物卡滞传动结构，也能降低外力破坏锁体的风险。锁体外部操作端采用多边形防滑握持结构，即使操作人员佩戴劳保手套也能稳定施力完成操作，不会出现打滑的问题；锁体与门板接触的位置设置了环形限位台阶，安装时仅需在门板上开出对应直径的圆形安装孔，将锁体从门板外侧穿入后，在门板内侧通过配套的锁紧螺母完成固定即可，无需额外加工异形安装位，大幅降低门板的加工难度与装配工作量。从安装边界与尺寸适配来看，这款推锁的安装开孔直径适配常规工业柜锁的通用开孔尺寸，能够直接替换同规格的老式柜锁，无需对现有门板开孔进行二次加工；锁体的轴向长度适配一定厚度区间的门板，覆盖多数薄钢板柜体、塑料箱体、铝合金型材箱体的门板厚度范围，锁舌的转动行程经过精准校核，锁止后锁舌的压紧行程能够保证门体与密封条充分贴合，解锁后锁舌完全收回至锁体投影范围内，开启门体时不会与柜体框架发生刮蹭，避免长期使用过程中磨损柜体表面涂层或锁舌结构。锁体外部采用哑光耐磨的表面处理工艺，长期暴露在工业环境中也不易出现锈蚀、掉漆的问题，能够适应车间、户外配电区等多种复杂使用环境的耐久要求。
