工业燃油燃气燃烧器结构设计

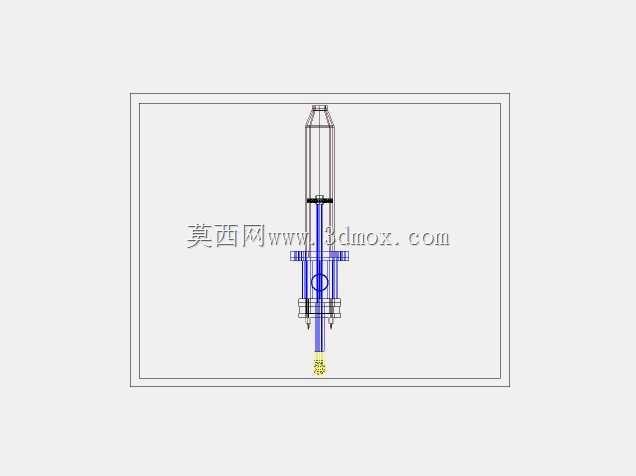

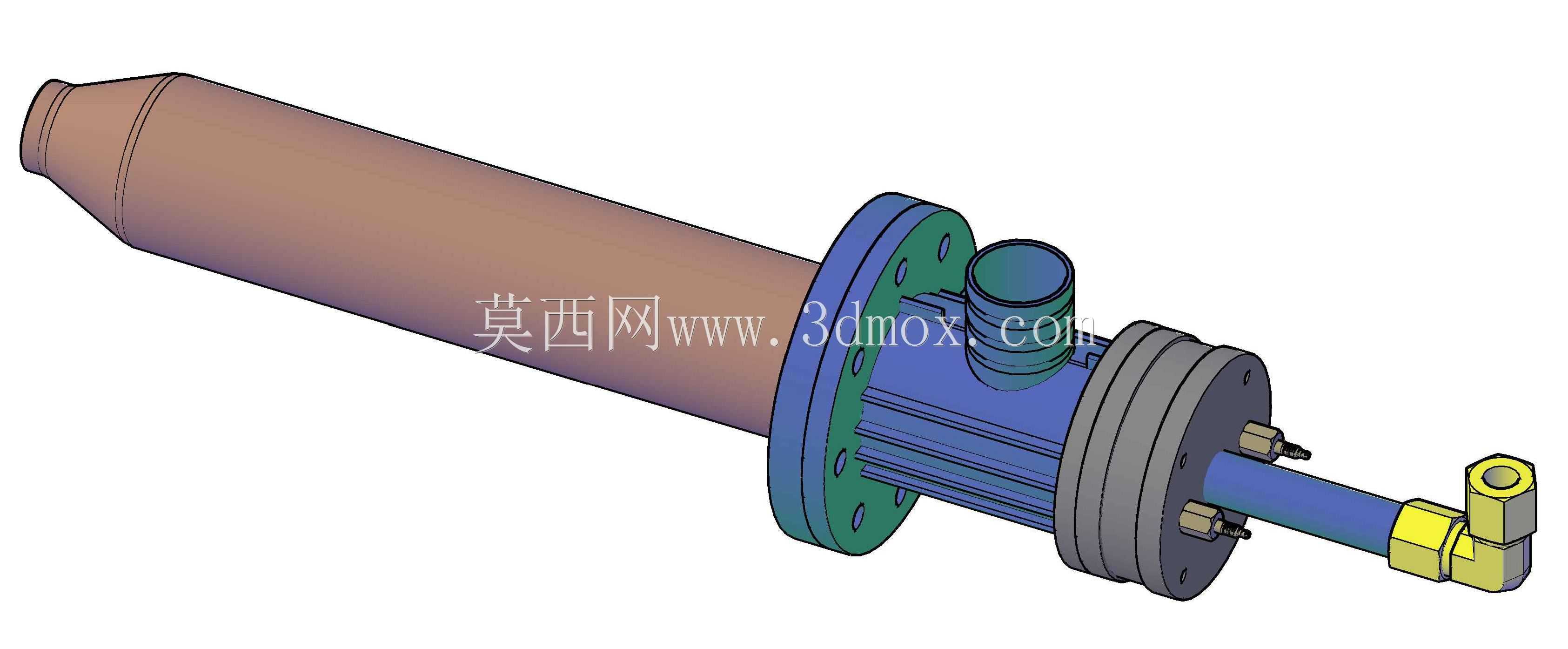

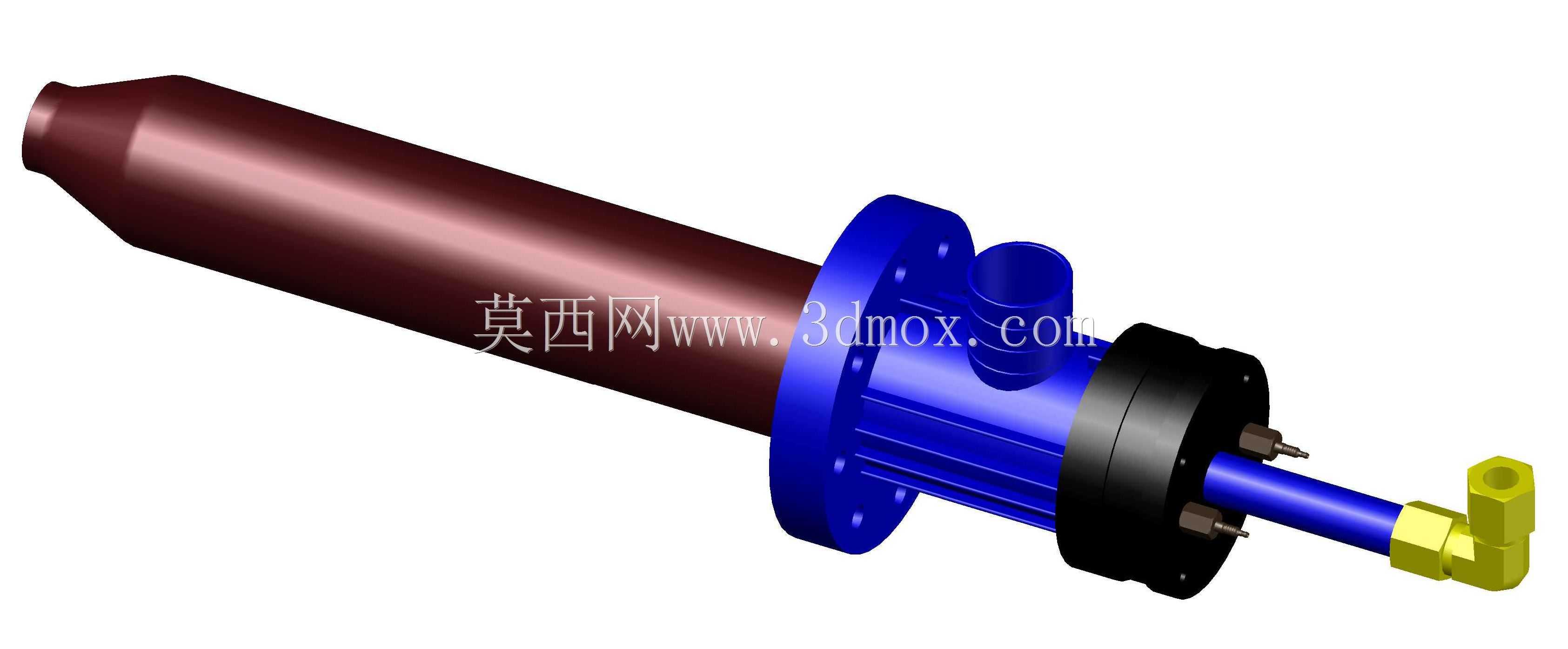

这款燃烧器主要面向工业热能供给场景设计，可广泛适配中小型工业锅炉、涂装烘干线、金属热处理炉、食品加工烘烤设备以及各类需要稳定热源的工业加热工位，承担燃料与助燃空气充分混合、稳定输出可控高温火焰的核心功能，是工业热加工环节中决定热能利用效率与燃烧排放水平的核心部件。从结构设计来看，整体采用长筒式轴向布局，前端为渐缩式喷火筒结构，这种锥形收口设计能够对混合后的可燃气体形成聚拢约束，提升出口火焰喷射速度，避免火焰回火风险，同时让火焰形态更集中，减少热量在炉口处的无效散失。中部设置带螺栓孔的圆形法兰安装盘，作为整台设备与炉体壁面的连接固定结构，法兰盘上均匀分布的安装孔可适配常规工业炉壁的预留安装位，安装时只需在炉壁对应位置开设匹配的通孔，通过螺栓即可完成紧固，安装边界清晰，不需要额外定制复杂的连接转接件，能够大幅降低现场安装的适配成本。法兰后侧为燃料与空气的混合腔段，外部采用加强筋结构提升腔体刚性，避免长期高温工作下腔体受热变形，侧部预留的燃料接口可适配燃气或燃油管路接入，尾部设置的两个接线端子为点火电极与火焰检测元件的连接位，旁侧的直角弯头接口为助燃空气或雾化介质的接入通道，不同接口采用差异化的管径与接头形式，能够避免现场安装时出现管路接错的问题。设计过程中充分考虑了实际工况的使用需求，喷火筒采用耐高温的金属材质结构，能够长期承受炉膛内的高温辐射，混合腔内部的流道经过平滑过渡处理，减少气流输送过程中的阻力损失，让燃料与助燃空气能够在腔体内完成初步均匀混合，保证喷出后的燃烧更充分，有效降低不完全燃烧带来的燃料浪费与污染物排放。整体外形尺寸紧凑，轴向长度与径向直径的比例经过优化，既保证了足够的混合行程长度，又不会因为设备过长占用过多炉外安装空间，尾部的管路接口均采用侧向布置，不会在设备轴向方向额外增加安装所需的预留空间，适配各类安装空间局促的炉型改造与新建设备配套需求。
