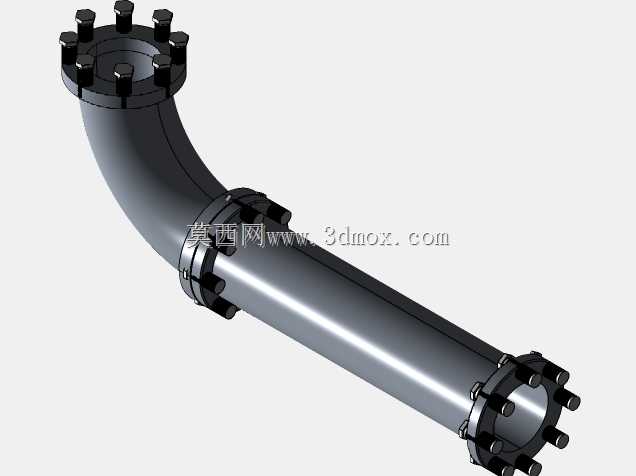

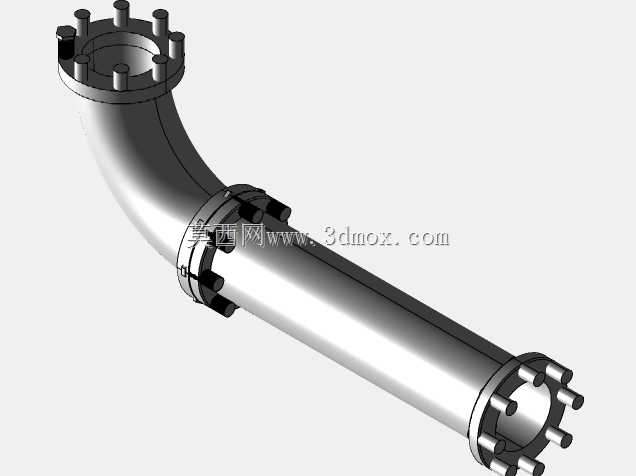

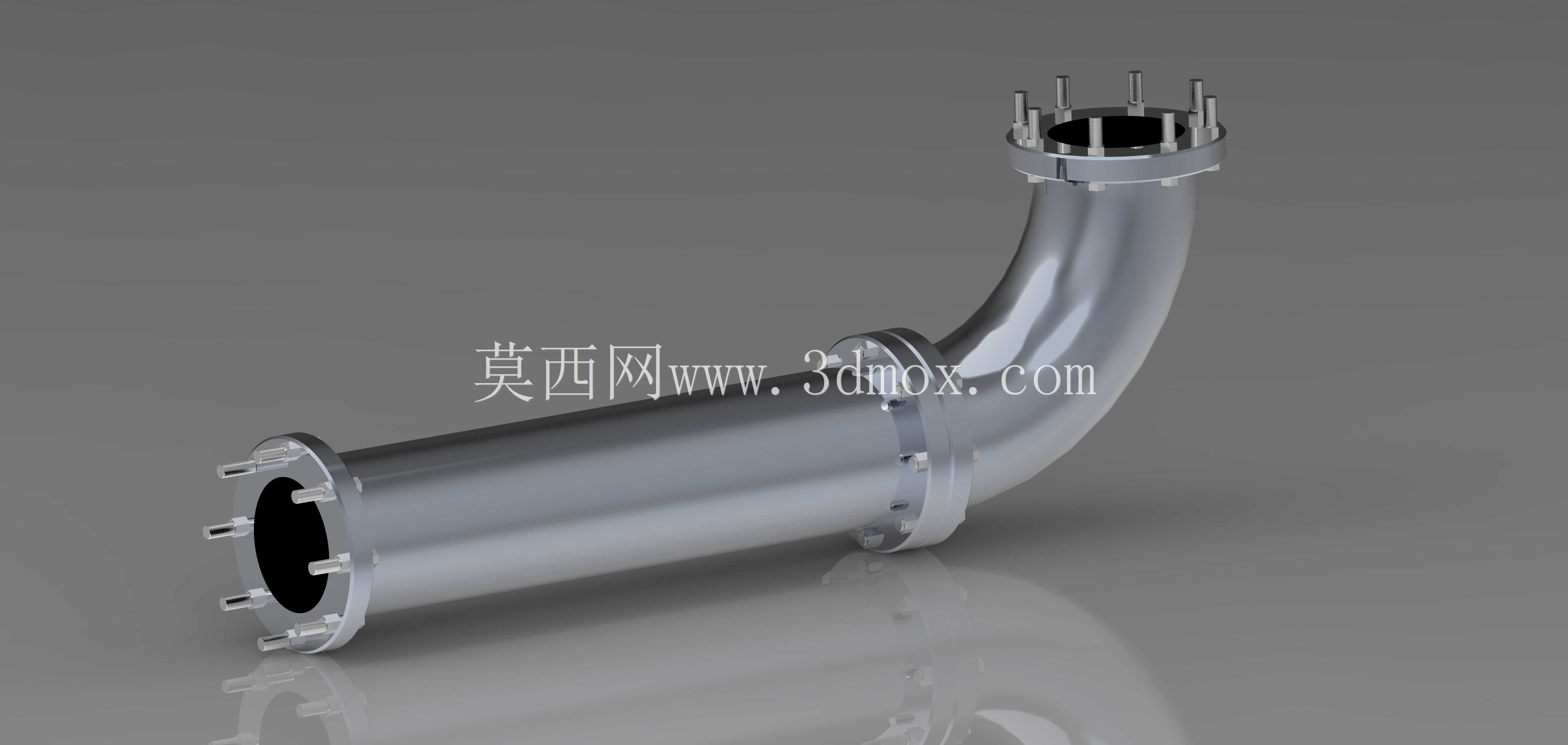

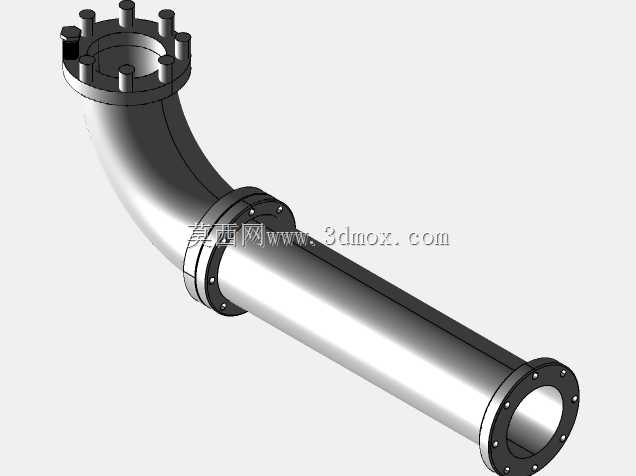

带法兰连接结构的90度弯通金属管路

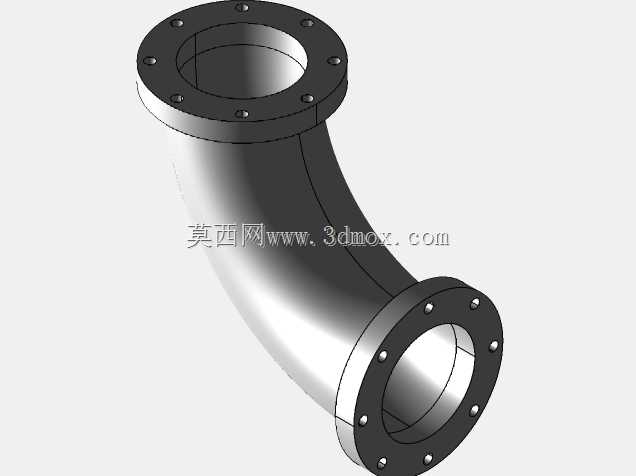

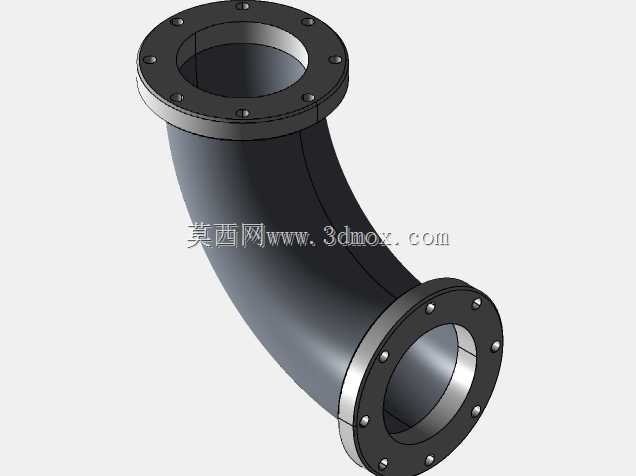

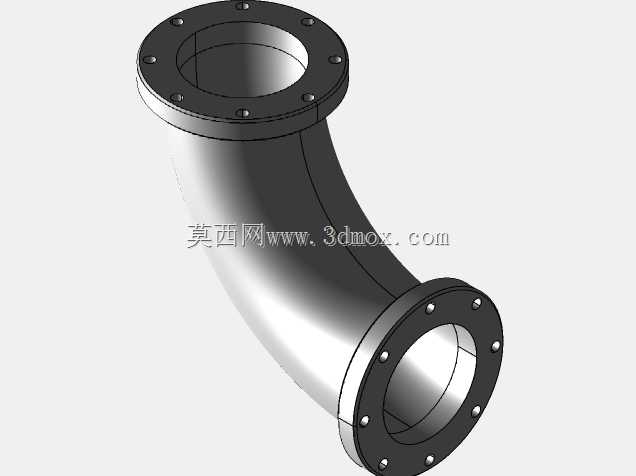

　　这款弯通管路构件，主要面向中低压流体输送场景设计，常见于化工制程管线、工业冷却循环系统、洁净流体输送工位的管路转向节点，可实现管路90度方向的平顺转向，避免直角弯折带来的流阻骤升与局部紊流问题。从结构设计来看，整体采用等径直管加平滑弯段的组合构型，弯段的曲率半径经过流场仿真校核，既控制了管路转向所需的安装空间，又能保证流体在转向过程中流速变化平缓，减少介质对管壁的冲蚀磨损，尤其适配含少量固体颗粒的流体输送工况，降低长期运行后的管壁局部减薄风险。

　　两端采用带螺栓孔的凸面法兰连接结构，法兰端面的密封面平整度有严格公差要求，可适配缠绕式垫片、橡胶垫片等多种密封件，安装时通过周向均匀布置的螺栓施加预紧力，保证连接位置的密封可靠性，避免运行过程中出现介质渗漏问题；法兰与管体的连接位置采用过渡圆弧结构，消除焊接或成型过程中的应力集中点，提升构件整体的结构强度，在承受管路内压与外部管路载荷时，不会在连接根部出现应力开裂问题。

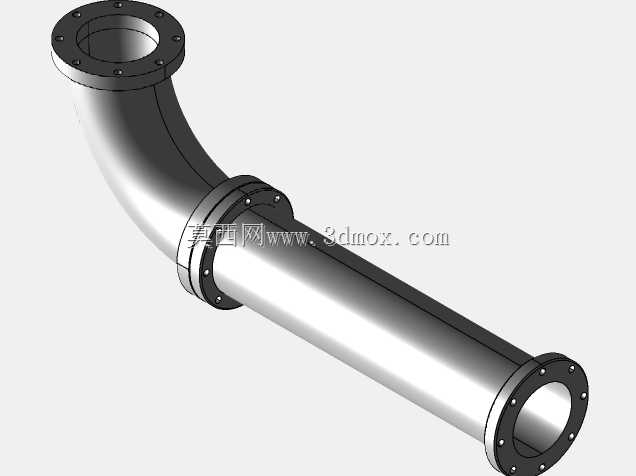

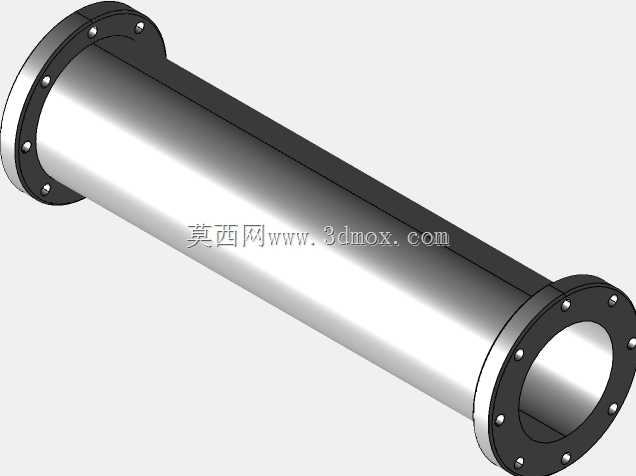

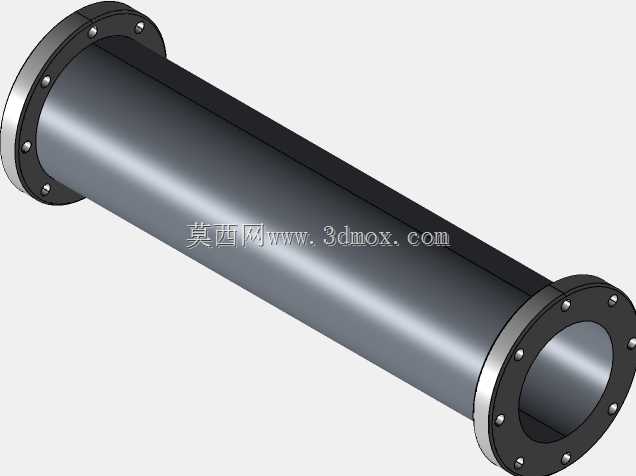

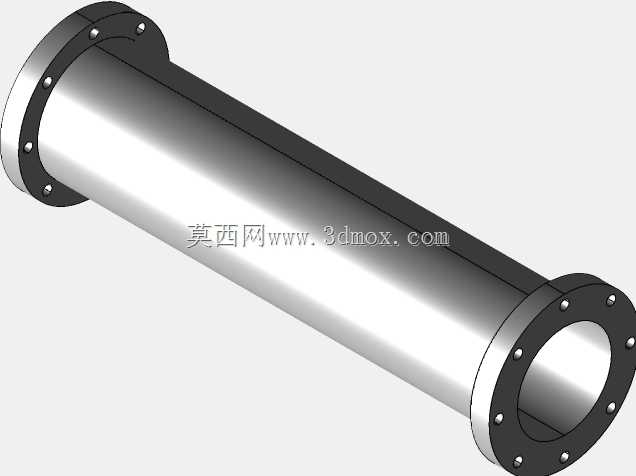

　　中间位置设置的对接法兰结构，可将整段管路拆分为直管段与弯管段两个独立模块，既方便长距离管路运输过程中的分段装运，也能在后期维护时单独更换磨损或腐蚀的管段，降低运维更换成本；法兰对接位置的止口定位结构，可保证两段管路装配时的同轴度，避免装配错位带来的流道偏移问题，减少介质流动过程中的局部阻力损失。从安装边界来看，设计时充分考虑了现场安装的操作空间，两端法兰的螺栓孔位置预留了足够的扳手操作间隙，无需额外定制特殊工装即可完成螺栓的紧固作业；管路整体的外形尺寸经过紧凑化优化，在满足通流能力的前提下，尽可能缩小弯段的外轮廓尺寸，适配设备内部狭窄空间内的管路布设需求，不会与周边的设备构件、其他管线产生安装干涉。

　　管壁厚度经过强度校核，可承受对应公称压力下的长期静载荷，同时兼顾管路启停过程中的水锤冲击载荷，避免瞬时压力波动造成的管路变形或破裂；管体内壁做平滑处理，减少介质流动过程中的阻力损失，也能避免介质中的杂质在管壁凹陷位置沉积，降低管路堵塞的风险，适合长期连续运行的工业流体输送系统使用。在实际选型应用中，可根据输送介质的腐蚀特性选择对应材质，普通输水、压缩空气场景可采用常规碳钢材质，有腐蚀介质的场景可更换为不锈钢或衬塑材质，法兰连接尺寸遵循通用管路标准，可与同规格的标准法兰阀门、泵体出口、设备接口直接对接，无需额外加工过渡连接件，大幅缩短现场安装的施工周期。
