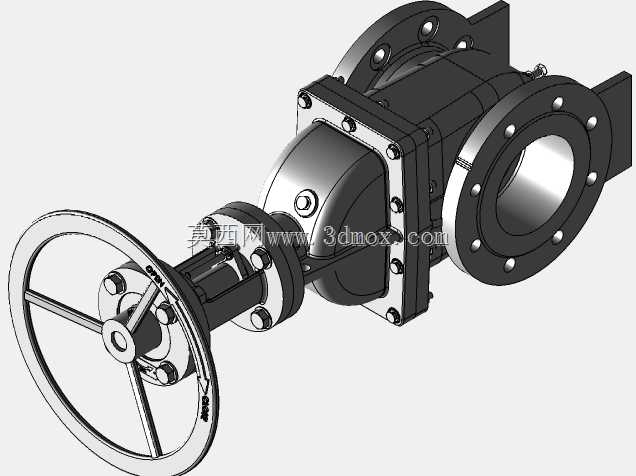

法兰连接手轮驱动明杆式工业闸阀

这款闸阀是工业流体输送管路系统中的核心截断类部件，主要应用于石油化工、市政给排水、热力管网、冶金生产、电力输送等行业的中低压管路场景，承担管路内流体介质的通断控制功能，不适用于调节管路介质流量，仅在全开或全关工况下长期运行，可有效降低密封面受介质冲蚀磨损的风险，延长设备整体使用寿命。从功能特性来看，该闸阀采用手轮驱动的明杆结构设计，操作人员可通过阀杆的升降位置直观判断阀门的启闭状态，避免出现误操作的情况；两侧采用法兰连接结构，可与同压力等级的管路法兰实现精准对接，连接强度可靠，密封性能稳定，能够适配水、油品、蒸汽、弱腐蚀性介质等多种常见工业流体的输送需求，阀瓣采用平行双闸板密封结构，启闭过程中密封面之间无相对滑动摩擦，密封面不易被介质中的杂质划伤，长期使用的密封可靠性更有保障。在设计思路层面，这款闸阀的整体结构遵循流体阻力最小化的原则，阀体内腔采用平滑的直通式流道设计，介质流经阀体时的流向无明显改变，压力损失远小于截止阀、节流阀等截断类阀件，能够有效降低管路输送过程中的能耗；手轮与阀杆之间采用梯形螺纹传动，传动效率适中，操作力矩合理，操作人员无需借助额外辅助工具即可完成启闭操作，同时阀杆位置设置了对应的密封填料结构，可在不拆解阀体的情况下完成填料更换，大幅降低日常维护的工作量与成本。从安装边界与尺寸适配来看，该闸阀的法兰端面严格遵循对应公称通径的连接尺寸标准，法兰螺栓孔的位置、孔径、密封面形式均符合通用工业管路的安装规范，安装时无需对管路法兰进行额外改造即可完成对接；手轮的操作空间预留充足，安装时需在手轮侧预留不小于手轮直径的操作空间，方便操作人员完成启闭动作，阀体底部设置了对应的排污螺塞，可在管路检修时排出阀腔底部积存的杂质与冷凝介质，避免阀腔内部出现淤积、锈蚀的问题；整体结构的安装方向不受管路走向限制，水平、垂直管路均可适配，安装过程中需注意避免手轮朝下布置，防止介质长期浸泡阀杆填料位置引发渗漏问题。
