内螺纹连接手动截止式手套阀结构设计

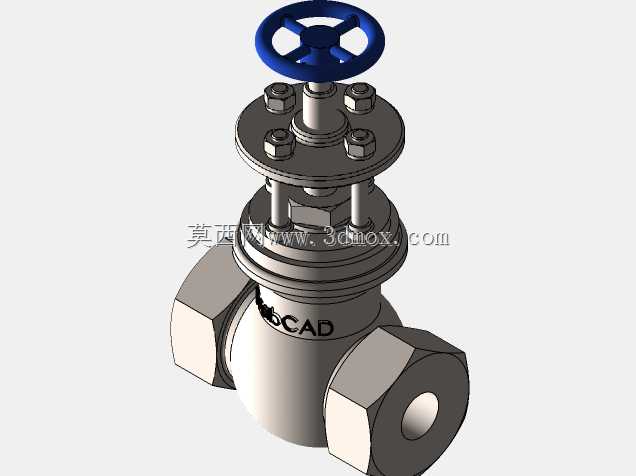

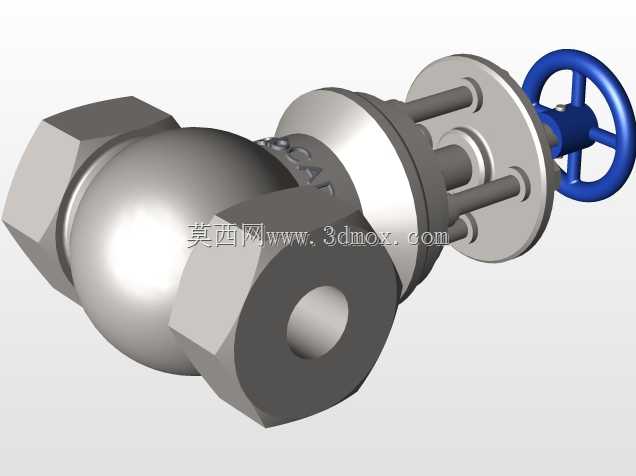

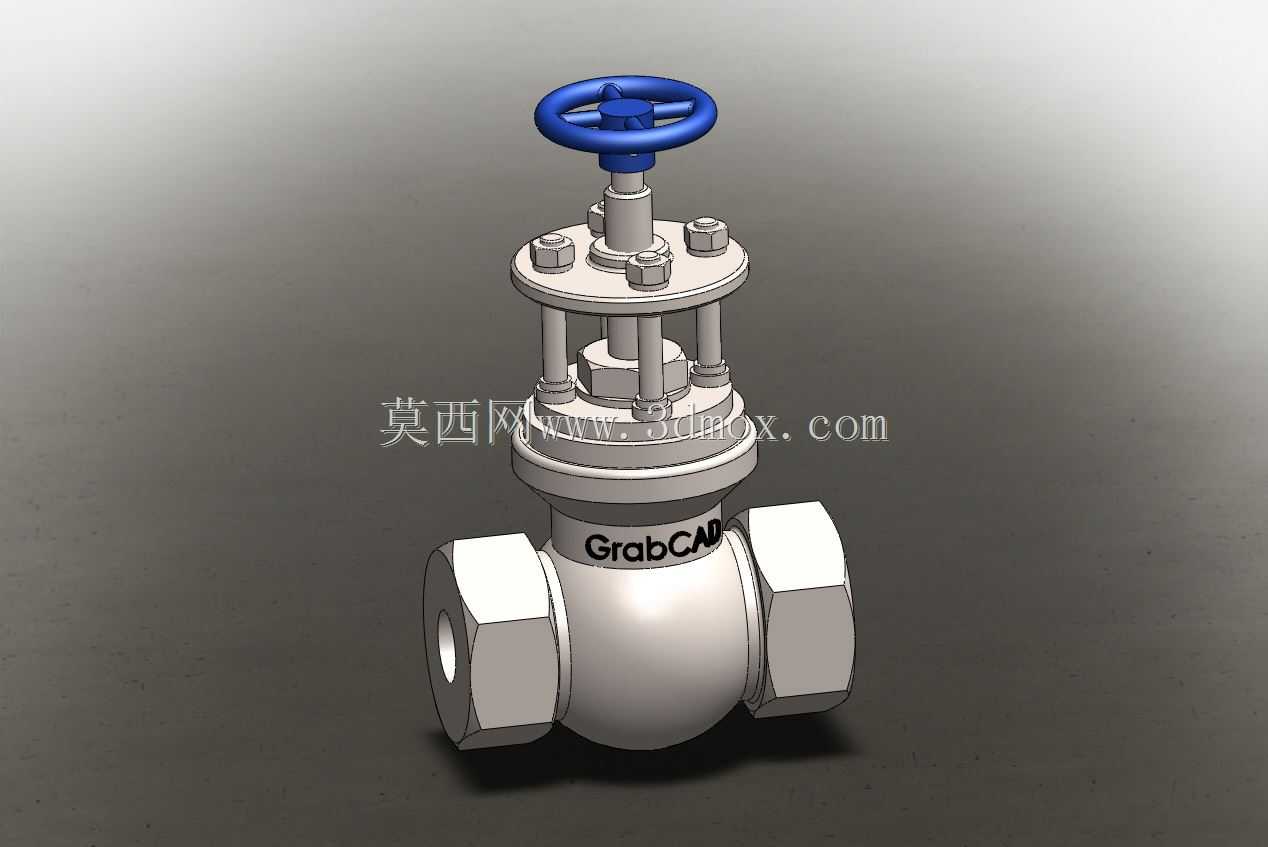

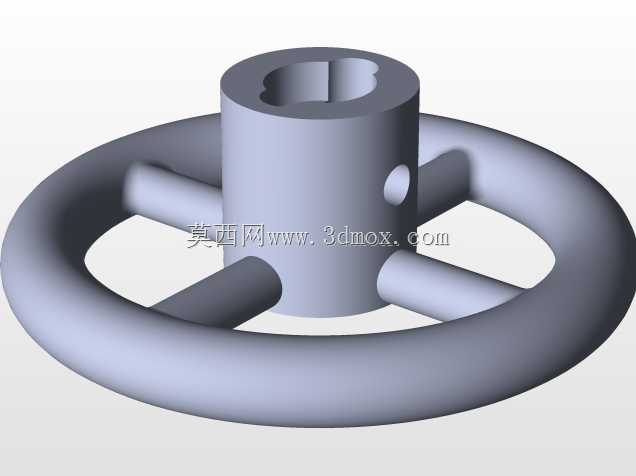

这款手动截止式手套阀主要应用于中小口径工业管路、民用给排水系统、小型热力输送管线以及轻工生产流体输送场景中，承担管路通断控制、流体流量调节的核心作用，可适配清水、低压蒸汽、轻质油品等多种无强腐蚀性的流体介质，在楼宇管网配套、小型生产装置流体控制、设备配套管路系统中都能稳定发挥作用。产品采用手轮驱动的升降式阀杆结构，顶部蓝色防滑手轮符合人工操作的施力习惯，操作人员无需额外辅助工具，仅通过旋转手轮即可带动阀杆做轴向升降运动，带动阀瓣贴合或脱离阀座密封面，实现管路的截断与导通，操作过程中行程反馈清晰，可通过手轮旋转圈数直观判断阀门开度，方便操作人员根据实际工况调整管路流量。产品整体采用直通式流道结构，进出口采用内螺纹连接形式，安装时可直接与同规格外螺纹管路端头旋接固定，无需额外焊接法兰配件，大幅降低现场安装的操作难度与施工成本，整体外形紧凑规整，阀体采用对称式流线造型，既保证了阀体自身的结构强度，也尽可能缩小了安装占用空间，适配安装空间局促的管路排布场景，安装边界可适配常规小口径管路的排布间距，不会与周边管路、固定支架产生干涉。设计过程中充分考虑了阀门的密封可靠性与操作耐用性，阀杆部位设置多级密封结构，避免介质沿阀杆间隙出现外漏问题，阀瓣与阀座的密封面采用贴合度优化设计，截断状态下密封严实，无内漏隐患；阀体内部流道做了顺滑过渡处理，尽可能降低介质流经阀门时的阻力损失，减少管路系统的输送能耗。同时支架部位设置了开放式的观察空间，方便日常巡检时直观判断阀门的开关状态，也便于后期维护时快速拆解更换密封易损件，延长阀门整体的使用寿命，整体结构兼顾了操作便捷性、运行可靠性与安装维护的便利性，能够满足多数低压中小管径管路的流体控制需求。
