TO-220封装适配铝制散热构件

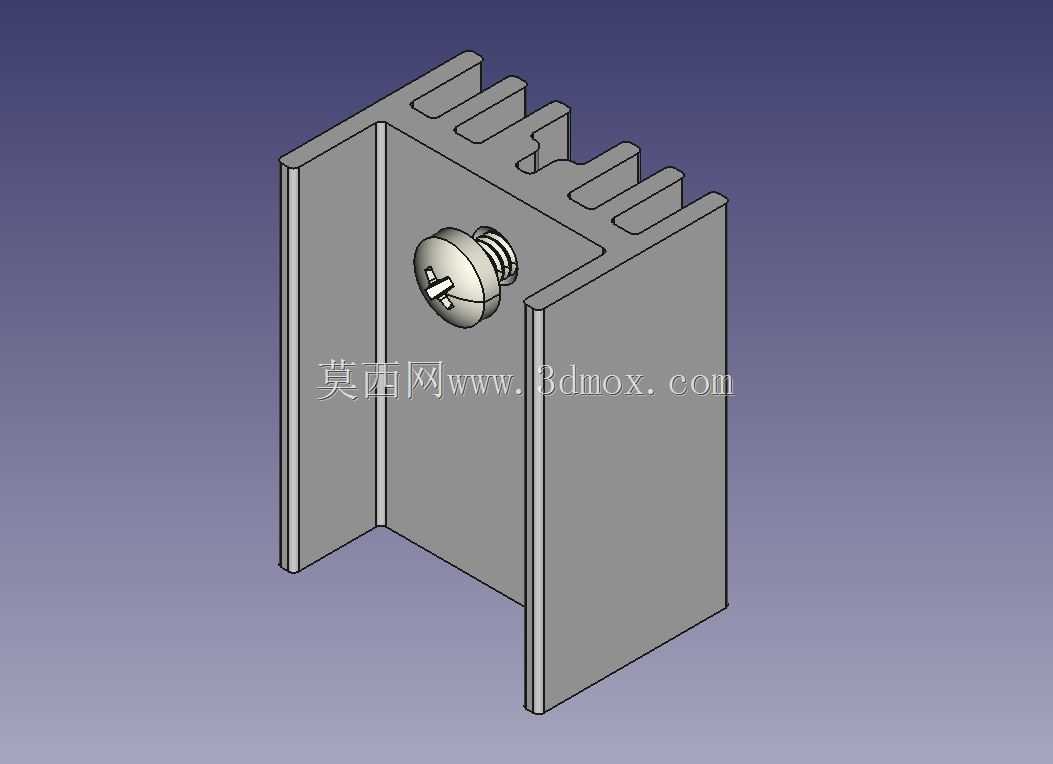

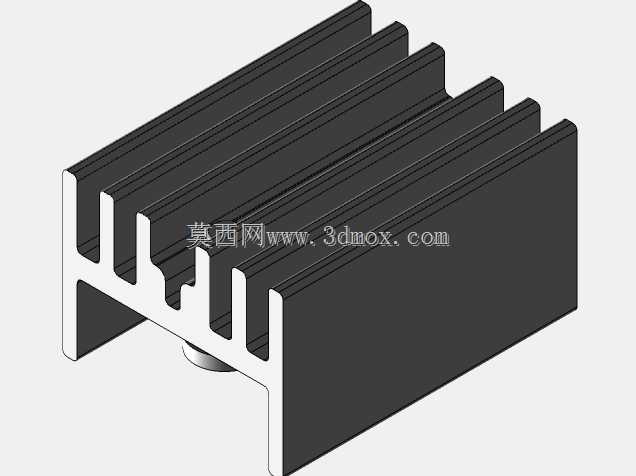

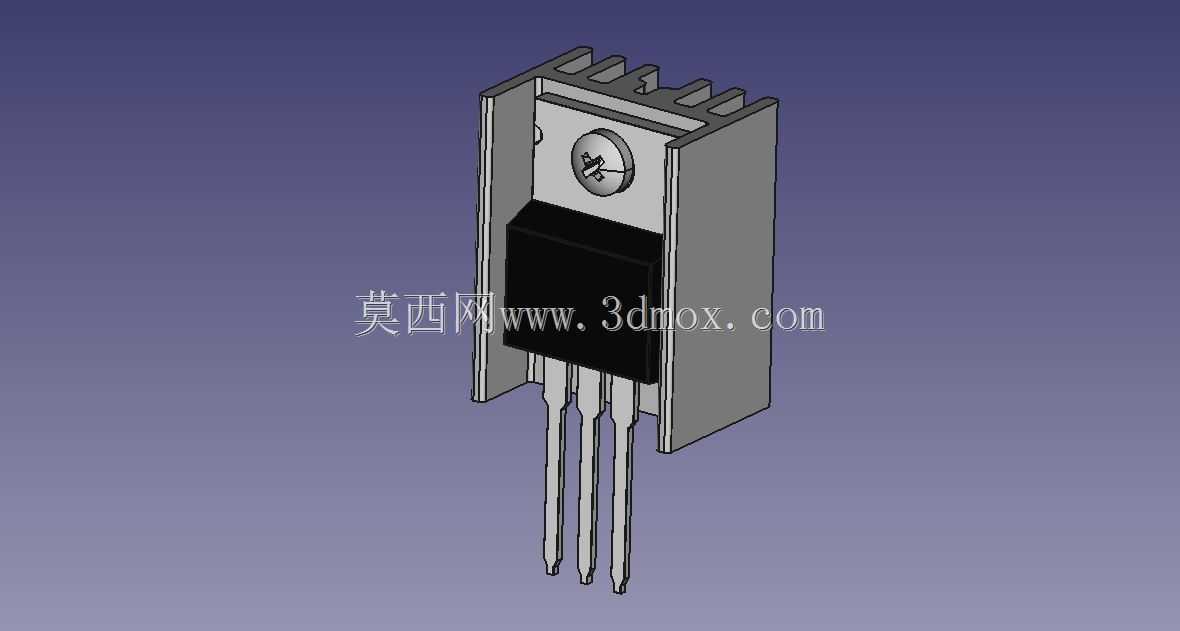

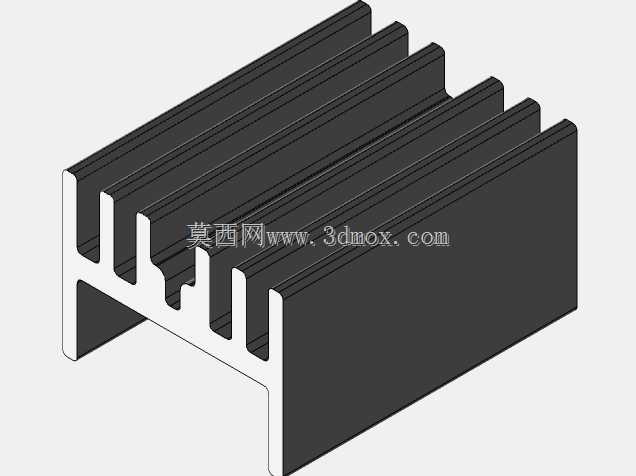

这款散热构件主要面向中小功率半导体器件的散热需求，适配行业内通用的TO-220封装形式，常见应用场景涵盖消费类电源适配器、小型工控驱动板、低压线性稳压电路、小功率音频放大模块等电子设备内部，用来解决封装器件工作时的热量累积问题，避免功率器件因结温过高触发性能衰减、寿命缩短甚至热击穿损坏的情况。在实际电路布局中，这类散热件不需要占用过多PCB板上的安装空间，能够紧贴TO-220封装器件的金属散热面安装，通过自身的多鳍片结构增大和空气的接触面积，依靠自然对流即可带走器件工作产生的热量，在常规通风环境下可以满足10W以内功率器件的散热需求，部分低风速强制风冷场景下还能进一步提升散热承载能力。设计过程中优先考虑了安装适配性与加工便利性，主体采用挤压铝型材工艺成型，型材截面的鳍片做了等距排布设计，既保证了足够的散热面积，也控制了整体重量与材料成本；构件预留的安装位同时适配带固定螺丝与无螺丝卡扣两种安装形式，安装螺丝采用标准十字盘头规格，锁紧后可以让器件散热面与散热件基面紧密贴合，减少接触热阻，同时也预留了绝缘垫片的安装间隙，方便用户根据电路绝缘需求加装导热绝缘垫，避免器件散热面带电引发的电路短路风险。外形尺寸方面，这款散热件的整体长宽高控制在20*15*11mm的紧凑范围内，安装基面的开孔位置完全匹配TO-220封装的标准安装孔距，不需要额外对PCB安装位做定制修改，鳍片高度经过优化，既不会因为鳍片过高导致安装时和周边元器件产生干涉，也不会因为鳍片过短损失过多散热面积；构件的两侧做了折边加强设计，提升了薄铝型材的结构强度，避免安装受力时出现型材变形导致贴合不紧密的问题，基面的平整度控制在合理公差范围内，配合常规导热硅脂即可填充微观层面的接触间隙，保证热量传导路径顺畅。这类小型散热件在民用电子、小功率工控设备领域的应用十分广泛，标准化的尺寸设计可以兼容不同厂家生产的同封装器件，不需要针对单一品牌器件做定制修改，能够有效降低电子设备生产环节的物料选型与采购成本，同时简洁的结构也适合批量加工生产，在满足散热需求的前提下兼顾了实用性与经济性。
