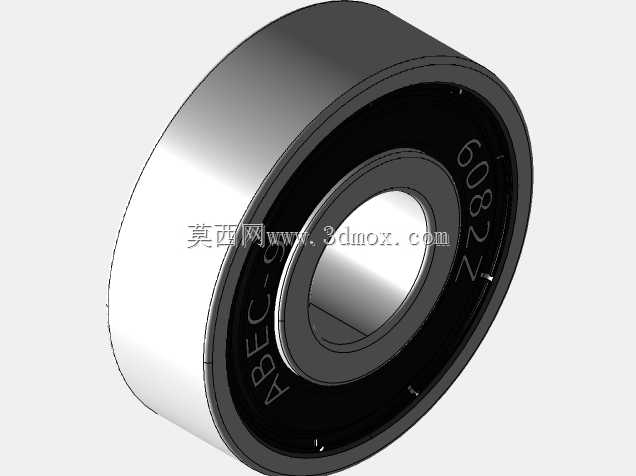

单列深沟球微型滚珠轴承结构展示

这款微型单列深沟球轴承是机械传动系统中极为常见的基础支撑部件，主要承担径向载荷，同时可适配一定限度的轴向载荷，在低扭矩、高转速的轻载传动场景中应用极为广泛。从日常消费电子的微型电机、指尖陀螺这类休闲解压玩具，到小型精密传动机构、办公自动化设备的走纸辊轴、小型无人机的旋翼支撑结构，再到精密仪器的仪表转动轴系，都能见到这类微型轴承的身影，它能够有效降低轴系运转过程中的摩擦阻力，减少转动副的磨损量，长期维持轴系的回转精度，避免运转过程中出现轴系窜动、卡滞等问题。

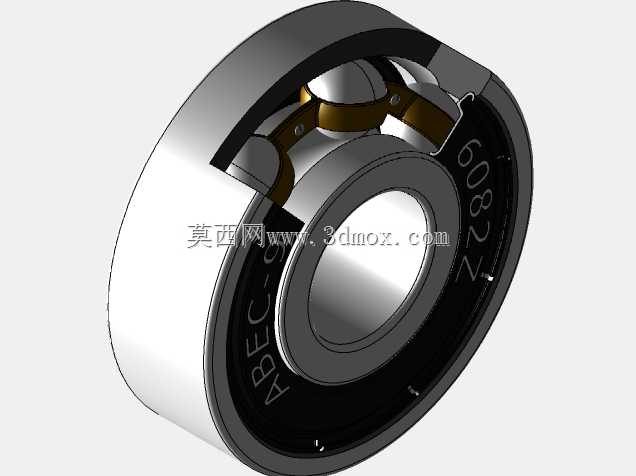

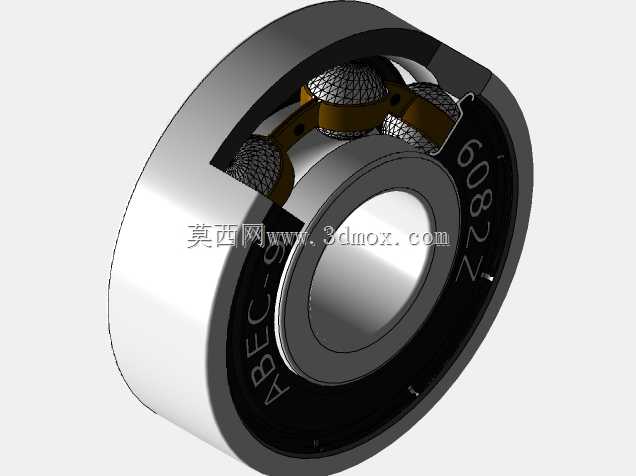

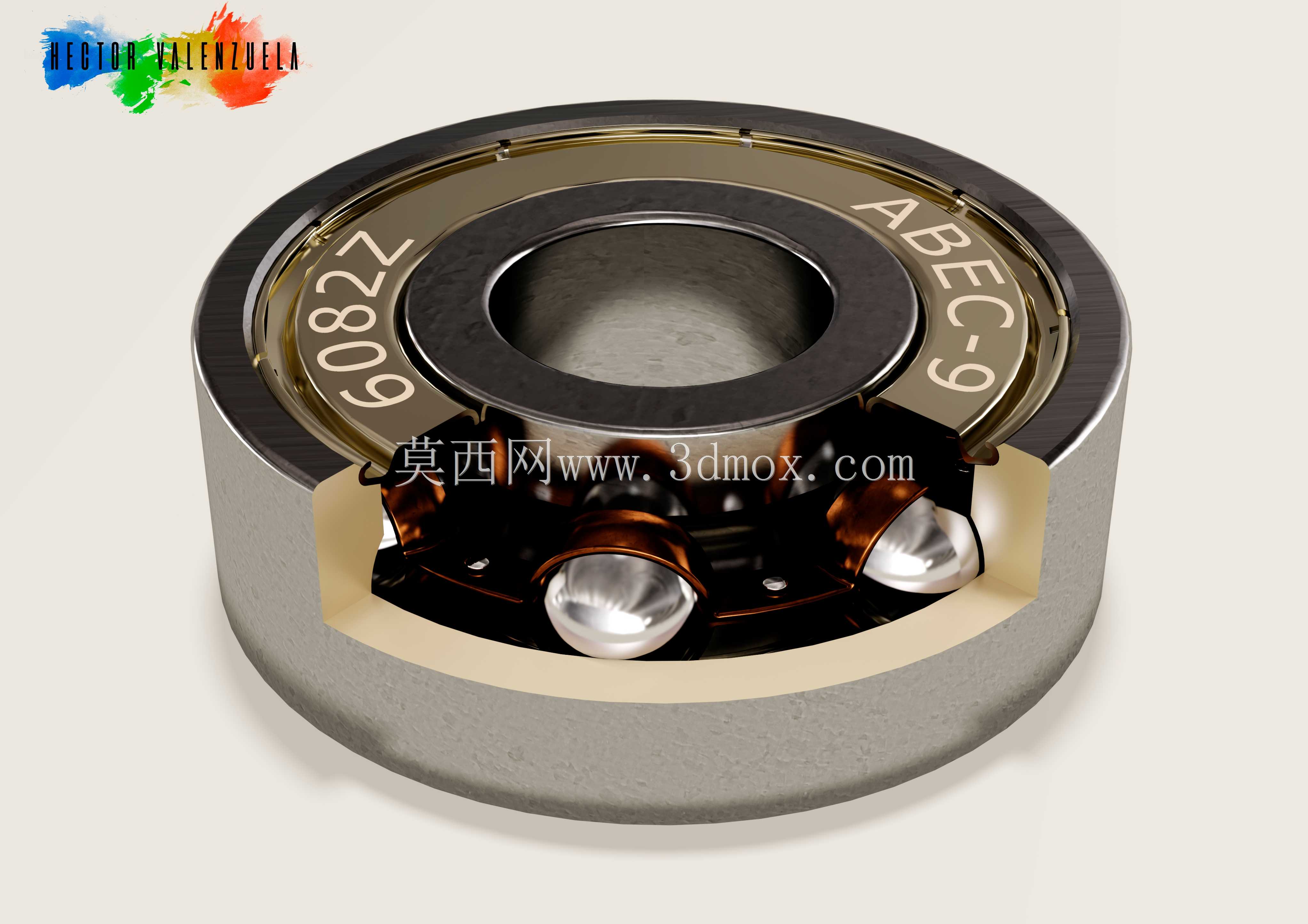

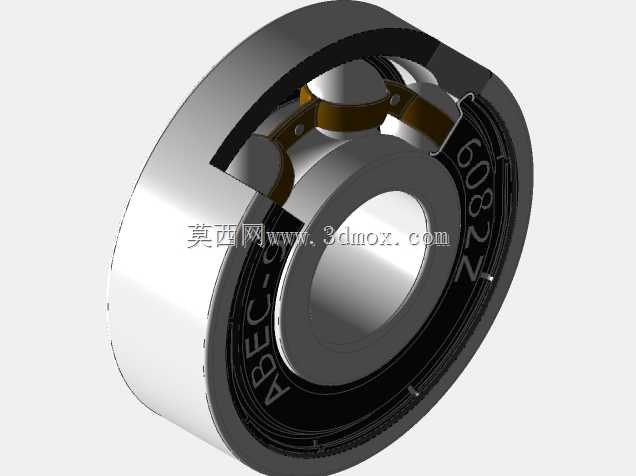

从结构设计来看，这款轴承采用经典的单列深沟球构型，由冲压成型的保持架将钢球均匀分隔在内外滚道之间，避免钢球在运转过程中相互碰撞摩擦，保证每个滚动体都能在滚道内顺畅滚动，同时内外圈的滚道采用圆弧型深沟设计，滚道曲率与钢球曲率高度匹配，能够让载荷均匀分布在滚动接触面上，提升轴承的承载能力与运转平稳性。轴承的密封侧采用防尘盖结构，能够阻挡外界的灰尘、碎屑进入轴承内部，避免杂质磨损滚道与钢球，同时也能减少内部润滑脂的泄漏，延长轴承的维护周期与使用寿命。

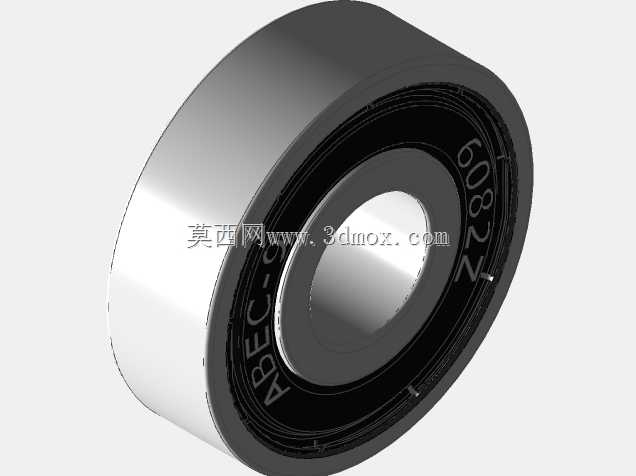

从安装边界与尺寸参数来看，这款轴承的外径为22mm，内径为8mm，宽度为7mm，属于标准的微型深沟球轴承尺寸系列，安装时需要匹配对应直径的轴颈与轴承座孔，轴肩与座孔的挡肩高度需要符合安装规范，避免挡肩过高接触密封盖造成摩擦，或是挡肩过低无法实现轴承的轴向定位。安装过程中需要注意均匀施加压装力，避免通过滚动体传递压力造成滚道压痕，影响后续的运转精度与使用寿命。这类微型轴承因为尺寸小巧、回转精度高、摩擦阻力小的特点，非常适合对安装空间有严格限制、对运转噪音有较高要求的轻载高速场景，能够在紧凑的结构空间内为转动轴提供稳定可靠的支撑，保障整套传动机构长期稳定运行。
